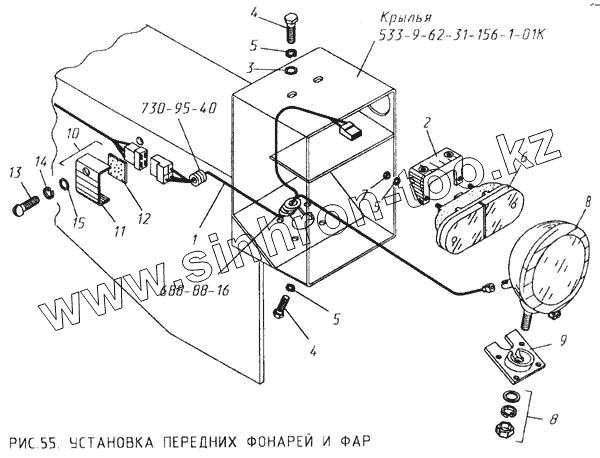

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка передних фонарей и фар

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

6

7

8

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	533-9-62-33-331-2К		Жгут 4
2	533-9-62-33-324-1К		Кронштейн
3	672-31-162-01		Шайба
4	Болт М6-6gХ14.46.019 ГОСТ 7798-70		Болт М6-6gХ14.46.019 ГОСТ 7798-70
5	Шайба 6 Т 65Г 06 ГОСТ 6402-70		Шайба 6 Т 65Г 06 ГОСТ 6402-70
6	Фонарь передний 23.3712 ГОСТ 6064-72		Фонарь передний 23.3712 ГОСТ 6064-72
7	Гайка М6-6Н.6.019 ГОСТ 5015-70		Гайка М6-6Н.6.019 ГОСТ 5015-70
8	Фара 30.3711 ТУ 37.003.989-80		Фара 30.3711 ТУ 37.003.989-80
9	533-9-62-33-325-1К		Кронштейн
10	533-9-62-33-407-1К		Кожух
11	533-0-62-33-359-1К		Кожух
12	533-0-62-33-410-1К		Прокладка
13	Винт М4-6gХ25.48.016 ГОСТ 17473-80		Винт М4-6gХ25.48.016 ГОСТ 17473-80
14	Шайба 4Т 65Г О5 ГОСТ 6402-70		Шайба 4Т 65Г О5 ГОСТ 6402-70
15	Шайба 4.01.0118 ГОСТ 11371-78		Шайба 4.01.0118 ГОСТ 11371-78

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
