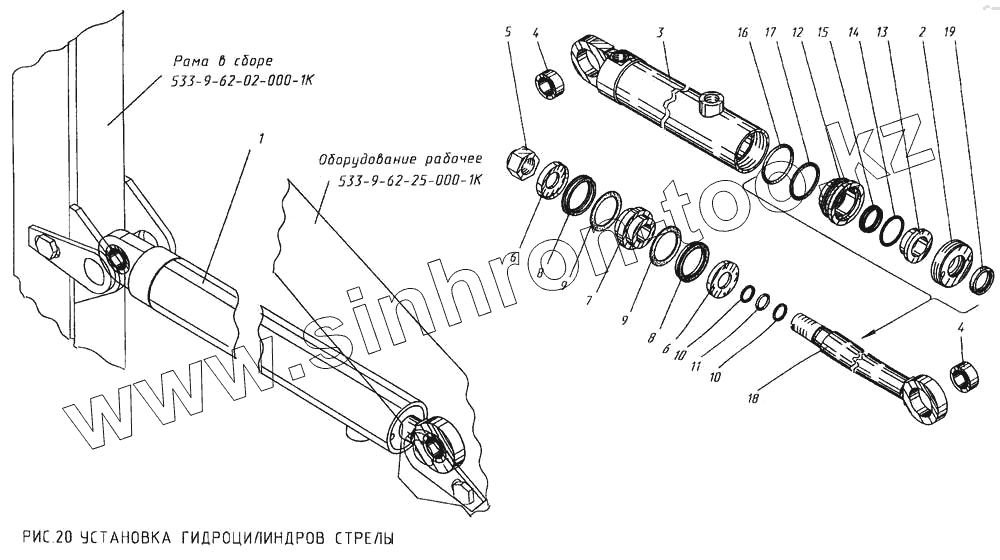

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка гидроцилиндров стрелы
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-9-62-19-876-1К | Гидроцилиндр | |
| 2 | 533-0-62-19-889-1К | Кольцо | |
| 3 | 533-9-62-19-877-1К | Гильза | |
| 4 | Подшипник ШС25 ГОСТ 3635-78 | Подшипник ШС25 ГОСТ 3635-78 | |
| 4 | Подшипник ШСП25ТУ37.533.130-90 | Подшипник ШСП25ТУ37.533.130-90 | |
| 5 | 672-30-84 | Гайка | |
| 6 | 533-0-62-19-883-1К | Манжетодержатель | |
| 7 | 533-9-62-19-885-1-01К | Поршень | |
| 7 | 533-9-62-19-885-К1 | Поршень | |
| 8 | Манжета 1-63Х48-6 ГОСТ 14896-84 | Манжета 1-63Х48-6 ГОСТ 14896-84 | |
| 9 | 533-0-62-19-886-1К | Кольцо защитное | |
| 10 | 533-0-62-19-884-1-01К | Кольцо защитное | |
| 11 | 765-08-923К | Кольцо | |
| 12 | 533-0-62-19-975-1К | Букса | |
| 13 | 533-0-62-19-1044-1К | Втулка | |
| 13 | 533-0-62-19-888-1К | Втулка | |
| 14 | 533-0-62-19-886-1-01К | Кольцо защитное | |
| 15 | Манжета 1-42Х32-6 ГОСТ 14896-84 | Манжета 1-42Х32-6 ГОСТ 14896-84 | |
| 16 | 688-97-47 | Кольцо | |
| 17 | 533-0-62-19-884-1К | Кольцо защитное | |
| 18 | 533-0-62-19-887-1К | Шток | |
| 19 | Грязесъемник 3-32 ГОСТ 24811-81 | Грязесъемник 3-32 ГОСТ 24811-81 |
