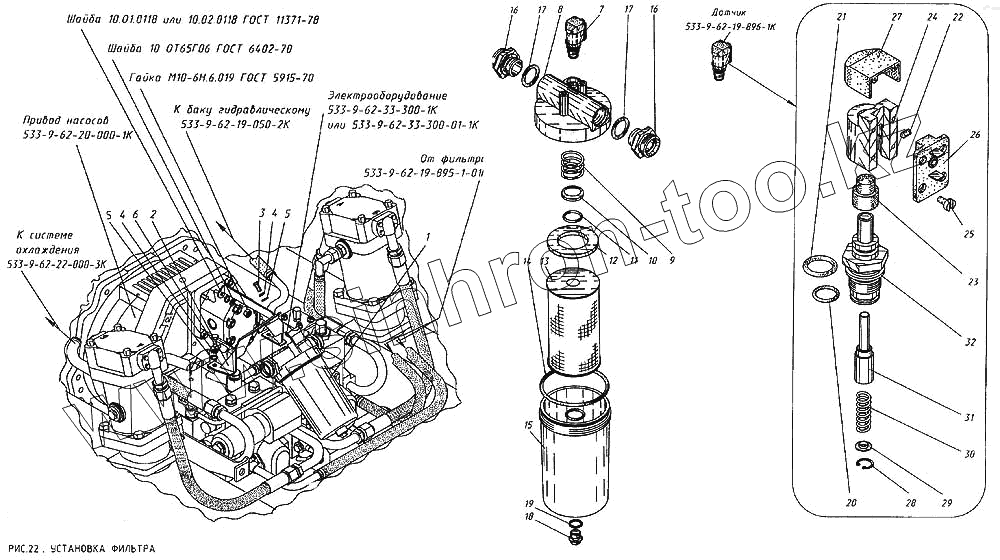

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка фильтра
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-9-62-19-895-1-01К | Фильтр | |
| 2 | 533-9-62-19-580-2К | Консоль | |
| 3 | Болт М10-6gХ25.46.019 ГОСТ 7796-70 | Болт М10-6gХ25.46.019 ГОСТ 7796-70 | |
| 4 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 5 | Шайба 10.01.0118 ГОСТ 11371-78 | Шайба 10.01.0118 ГОСТ 11371-78 | |
| 5 | Шайба 10.02.0118 ГОСТ 11371-78 | Шайба 10.02.0118 ГОСТ 11371-78 | |
| 6 | Болт М10-6gХ20.46.019 ГОСТ 7796-70 | Болт М10-6gХ20.46.019 ГОСТ 7796-70 | |
| 7 | 533-9-62-19-896-1К | Датчик | |
| 8 | 533-0-62-19-903-1К | Крышка | |
| 9 | 672-38-347 | Пружина | |
| 10 | 533-0-62-19-901-1К | Упор | |
| 11 | 765-14-65 | Кольцо | |
| 12 | 533-0-62-19-977-1К | Магнит | |
| 13 | "Элемент фильтрующий ""Реготмас 636-1-19 | "Элемент фильтрующий ""Реготмас 636-1-19"" 02 ТУ 112-045-86" | |
| 14 | 765-15-119 | Кольцо | |
| 15 | 533-0-62-19-900-1К | Корпус фильтра | |
| 15 | 533-0-62-19-900-2К | Корпус фильтра | |
| 16 | 533-0-62-19-898-1К | Штуцер | |
| 17 | 775-36-22 | Кольцо | |
| 18 | 700-37-231 | Пробка | |
| 18 | 700-37-231-01 | Пробка | |
| 19 | 700-40-237 | Прокладка | |
| 20 | Кольцо 015-018-19-2-2 ГОСТ 18829-73 | Кольцо 015-018-19-2-2 ГОСТ 18829-73 | |
| 21 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 22 | Винт М4-6gХ6.22Н.016 ГОСТ 1476-93 | Винт М4-6gХ6.22Н.016 ГОСТ 1476-93 | |
| 23 | 533-9-62-19-906-1К | Кнопка | |
| 24 | 533-0-62-19-911-1К | Накладка | |
| 25 | Винт М3-6gХ6.66.016 ГОСТ 1491-80 | Винт М3-6gХ6.66.016 ГОСТ 1491-80 | |
| 26 | 533-9-62-19-904-1К | Контакт | |
| 27 | 533-0-62-19-913-1К | Крышка | |
| 28 | КольцоВ12.Хим.Окс.прм. ГОСТ 13943-86 | КольцоВ12.Хим.Окс.прм. ГОСТ 13943-86 | |
| 29 | 533-0-62-19-914-1К | Упор | |
| 30 | 672-38-348 | Пружина | |
| 31 | 533-9-62-19-905-1К | Плунжер | |
| 32 | 533-9-62-19-907-1К | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
