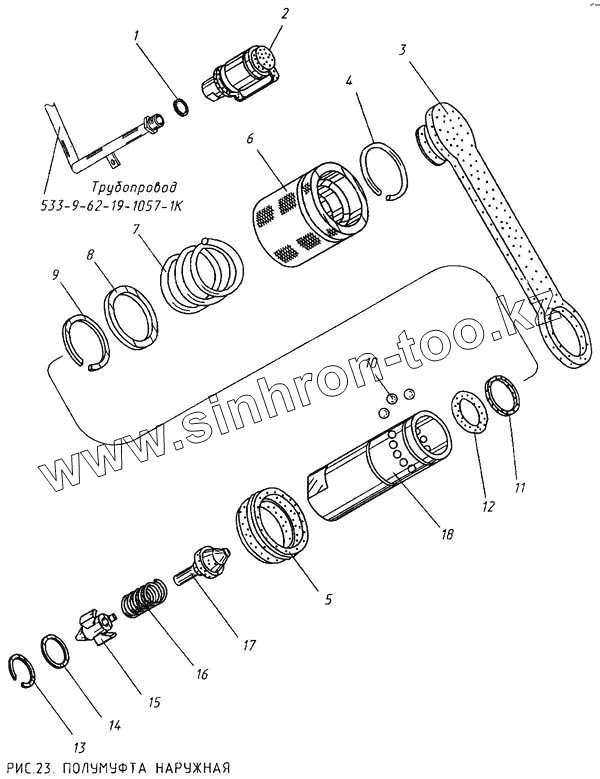

Каталог запасных частей к технике: КМЗ МКСМ-800. Полумуфта наружная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 672-31-191 | Прокладка | |
| 2 | 533-9-62-19-932-1К | Полумуфта наружная | |
| 3 | 533-0-62-19-944-1К | Заглушка | |
| 4 | 672-39-102 | Кольцо стопорное | |
| 5 | 533-0-62-19-942-1К | Втулка | |
| 6 | 533-0-62-19-937-1К | Втулка | |
| 7 | 672-38-353 | Пружина | |
| 8 | 533-0-62-19-971-1К | Кольцо | |
| 9 | Кольцо В 30.Хим.Окс.прм. ГОСТ 13940-86 | Кольцо В 30.Хим.Окс.прм. ГОСТ 13940-86 | |
| 10 | Шарик 4.5-200 ГОСТ 3722-81 | Шарик 4.5-200 ГОСТ 3722-81 | |
| 11 | 533-0-62-19-941-1К | Кольцо защитное | |
| 12 | Кольцо 021-027-36-2-2 ГОСТ 9833-73/ ГОСТ | Кольцо 021-027-36-2-2 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 13 | Кольцо В17.Хим.Окс.прм. ГОСТ 13941-86 | Кольцо В17.Хим.Окс.прм. ГОСТ 13941-86 | |
| 14 | 672-31-190 | Шайба | |
| 15 | 533-0-62-19-940-2К | Крестовина | |
| 16 | 672-38-418 | Пружина | |
| 17 | 533-9-62-19-934-1К | Клапан | |
| 18 | 533-0-62-19-935-1К | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
