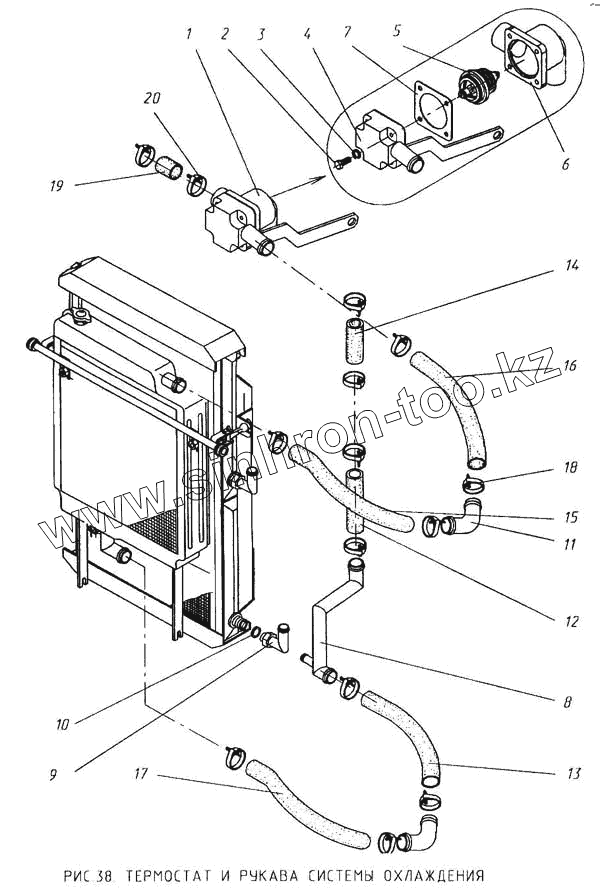

Каталог запасных частей к технике: КМЗ МКСМ-800. Термостат и рукава системы охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-9-62-22-164-1К | Термостат | |
| 2 | Болт М6-6gХ35.46.019 ГОСТ 7795-70 | Болт М6-6gХ35.46.019 ГОСТ 7795-70 | |
| 3 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 4 | 533-9-52-22-050-3К | Трубопровод | |
| 5 | 533-9-62-22-156-1К | Термостат | |
| 6 | 333-0-62-22-165-1К | Корпус термостата | |
| 7 | 533-0-62-22-166-1К | Прокладка | |
| 8 | 533-9-62-22-070-1К | Труба | |
| 9 | 533-9-62-22-080-1К | Колено | |
| 10 | 765-06-855 | Кольцо | |
| 11 | 533-0-62-22-186-1К | Труба | |
| 12 | Рукав 40У32-13ТУ005.6016-87 L=(80+/-2.5) | Рукав 40У32-13ТУ005.6016-87 L=(80+/-2.5)мм | |
| 13 | Рукав 40У32-13ТУ005.6016-87 L=(475+/-2.5 | Рукав 40У32-13ТУ005.6016-87 L=(475+/-2.5)мм | |
| 14 | Рукав 40У32-13ТУ005.6016-87 L=(250+/-2.5 | Рукав 40У32-13ТУ005.6016-87 L=(250+/-2.5)мм | |
| 15 | Рукав 40У32-13ТУ005.6016-87 L=(125+/-2.5 | Рукав 40У32-13ТУ005.6016-87 L=(125+/-2.5)мм | |
| 16 | Рукав 40У32-13ТУ005.6016-87 L=(285+/-2,5 | Рукав 40У32-13ТУ005.6016-87 L=(285+/-2,5)мм | |
| 17 | Рукав 40У32-13ТУ005.6016-87 L=(420+/-2.5 | Рукав 40У32-13ТУ005.6016-87 L=(420+/-2.5)мм | |
| 18 | 672-54-сб2-08 | Хомут универсальный | |
| 19 | Рукав 40У40-13ТУ005.6016-87 L=(65+/-2.5) | Рукав 40У40-13ТУ005.6016-87 L=(65+/-2.5)мм | |
| 20 | 672-54-сб2-10 | Хомут универсальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
