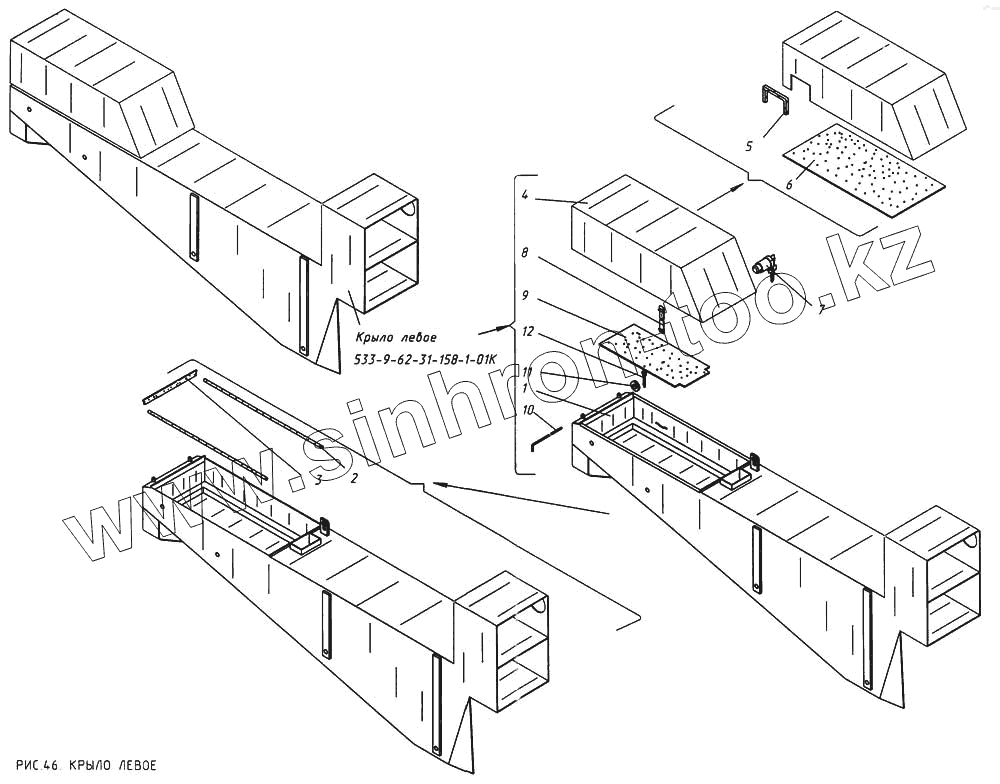

Каталог запасных частей к технике: КМЗ МКСМ-800. Крыло левое
1
2
3
4
5
6
7
8
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 533-9-62-31-163-1-01К | Крыло левое | |
| 2 | 533-0-62-31-026-1К | Уплотнение | |
| 3 | 533-0-62-31-096-1К | Уплотнение | |
| 4 | 533-9-62-31-164-1-01К | Крышка левая | |
| 5 | 533-0-62-31-040-1К | Уплотнение | |
| 6 | 533-0-62-33-365-1К | Прокладка | |
| 7 | 533-9-62-31-195-1К | Замок | |
| 8 | 765-50-сб1043 | Ремень | |
| 9 | 533-0-62-31-162-1К | Прокладка | |
| 10 | 533-0-62-31-094-1К | Цапфа | |
| 11 | Шайба 4.01.0118 ГОСТ 11371-78 | Шайба 4.01.0118 ГОСТ 11371-78 | |
| 11 | Шайба 4.02.0118 ГОСТ 11371-78 | Шайба 4.02.0118 ГОСТ 11371-78 | |
| 12 | Шплинт 1,6Х16.0118 ГОСТ 397-79 | Шплинт 1,6Х16.0118 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
