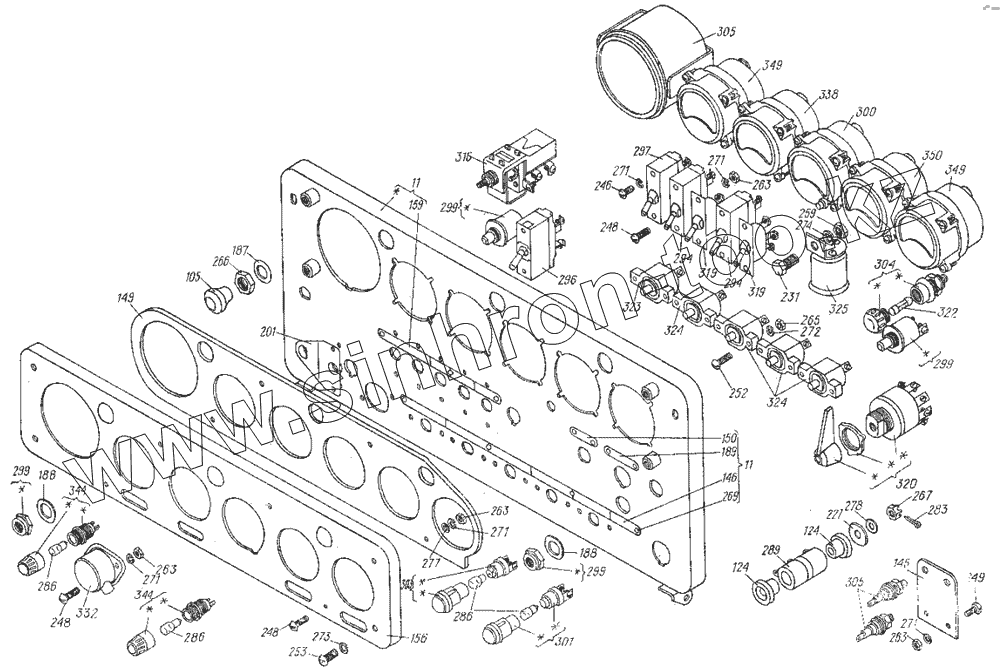

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Щиток приборов 6.50.012-4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
11
105
124
124
145
146
149
150
156
159
187
188
188
189
201
227
231
246
248
248
248
249
252
253
259
263
263
263
263
265
266
267
269
271
271
271
271
271
272
273
274
277
278
283
286
286
286
289
294
294
296
297
299
299
299
299
300
304
305
316
319
319
320
322
323
324
324
325
332
336
338
344
344
345
346
349
349
350
Позиция на иллюстрации Заводской номер детали Название детали
11 6.50.013-4 Корпус щитка
105 150.48.069 Рукоятка
124 2С1.50.165 Втулка
145 6.50.109 Пластина
146 6.50.113-1 Табличка
149 6.50.123 Пластина подсветки приборов
150 6.50.124 Табличка
156 6.50.135 Панель верхняя
159 6.50.144-3 Табличка
187 8.50.103 Шайба стопорная
188 8.50.103-01 Шайба стопорная
189 8.50.106 Табличка
201 8.50.236 Табличка
227 ШШс-7х28х1,4Ц15хр Шайба
231 [Болт М8.6gx12.66.019 ГОСТ 7796-70] Болт М8.6gx12.66.019 ГОСТ 7796-70
246 [Винт В1.М4-6gx8.58.019 ГОСТ 17473-80] Винт В1.М4-6gx8.58.019 ГОСТ 17473-80
248 [Винт В1.М4-6gx12.58.019 ГОСТ 17473-80] Винт В1.М4-6gx12.58.019 ГОСТ 17473-80
249 [Винт В1.М4-6gx18.58.019 ГОСТ 17473] Винт В1.М4-6gx18.58.019 ГОСТ 17473
252 [Винт В1.М5-6gx18.58.019 ГОСТ 17473-80] Винт В1.М5-6gx18.58.019 ГОСТ 17473-80
253 [Винт В1.М6-6gx12.58.019 ГОСТ 17473-80] Винт В1.М6-6gx12.58.019 ГОСТ 17473-80
259 [Гайка М8.6.0112 ГОСТ 5915-70] Гайка М8.6.0112 ГОСТ 5915-70
263 [Гайка М4.6Н.8.0112 ГОСТ 5927-70] Гайка М4.6Н.8.0112 ГОСТ 5927-70
265 [Гайка М5.6Н.0112 ГОСТ 5927-70] Гайка М5.6Н.0112 ГОСТ 5927-70
266 [Гайка М12х1,25.6Н.8.0112 ГОСТ 5929-70] Гайка М12х1,25.6Н.8.0112 ГОСТ 5929-70
267 [Гайка М6.6Н.8.0112 ГОСТ 5932-73] Гайка М6.6Н.8.0112 ГОСТ 5932-73
269 [Заклепка 2-4x6.37 ГОСТ 12642-80] Заклепка 2-4x6.37 ГОСТ 12642-80
271 [Шайба 4.65Г.0115 ГОСТ 6402-70] Шайба 4.65Г.0115 ГОСТ 6402-70
272 [Шайба 5.65Г.0115 ГОСТ 6402-70] Шайба 5.65Г.0115 ГОСТ 6402-70
273 [Шайба 6.65Г.0115 ГОСТ 6402-70] Шайба 6.65Г.0115 ГОСТ 6402-70
274 [Шайба 8.65Г.0115 ГОСТ 6402-70] Шайба 8.65Г.0115 ГОСТ 6402-70
277 [Шайба 4.01.0115 ГОСТ 11371-78] Шайба 4.01.0115 ГОСТ 11371-78
278 [Шайба 6.01.0115 ГОСТ 11371-78] Шайба 6.01.0115 ГОСТ 11371-78
283 [Шплинт 1,6x12.016 ГОСТ 397-79] Шплинт 1,6x12.016 ГОСТ 397-79
286 А24-1 Лама А24-1 ГОСТ 2023-75
289 [Резистор 1 ПЭВР-50-27 0м+/-10% ГОСТ 6513-75] Резистор 1 ПЭВР-50-27 0м+/-10% ГОСТ 6513-75
294 АЗС-2 Автомат типа АЗС-2 ТУ 16-526.015-73
296 АЗС-10 Автомат типа АЗС-10 ТУ 16-526.015-73
297 АЗС-50 Автомат типа АЗС-50 ТУ 16-526.015-73
299 ВК322ХЛ Включатель ТУ 37.003.402-73
300 ВА-340 Вольтамперметр ВА-340, 120А 30В ТУ 25-04.023-78Е
304 ДПК1-1 Держатель предохранителя ДПК1-1 ГА0.481.012ТУ
305 2Д201А Диод 2Д201А УЖ0.321.064ТУ
316 П38 Переключатель П38 ТУ 37.003.417-73
319 ПП-45М Переключатель ПП-45М ТУ 16-526.016-73
320 П118 Переключатель указателей П118 ТУ 37.003.704-80
322 ПЦ-30-5 Предохранитель ПЦ-30-5 АГО.481.501 ТУ
323 ПР3 Предохранитель термобиметаллический ПР3 ТУ 37.003.008-80
324 ПР310 Предохранитель термобиметаллический ПР310 ТУ 37.003.008-80
325 РС401Б Прерыватель указателей поворота РС401Б ТУ 37.003.332-73
332 ШР-51 Розетка штепсельная ШР-51 ТУ 3-876-75
336 СП135 Спидометр СП135 ТУ 37.003.333-77
338 ТУЭ-48-Т Термометр универсальный электрический ТУЭ-48-Т ТУ 25.04.1270-78Е
344 ФШМ2-3 Фонарь ФШМ2-3 ду0.242.001 ТУ
345 ПД20-3803000-К Фонарь контрольной лампы ПД20-3803000-К ТУ 37.008.293-72
346 ПД20-3803000-Л Фонарь контрольной лампы ПД20-3803000-Л ТУ 37.003.293-72
349 ТЭМ-15 Электрический дистанционный манометр ТЭМ-15 ТУ ТЭМ-15
350 ЭДМУ-6-Н Электрический дистанционный манометр унифицированный ЭДМУ-6-Н ЭДМУ ТУ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
