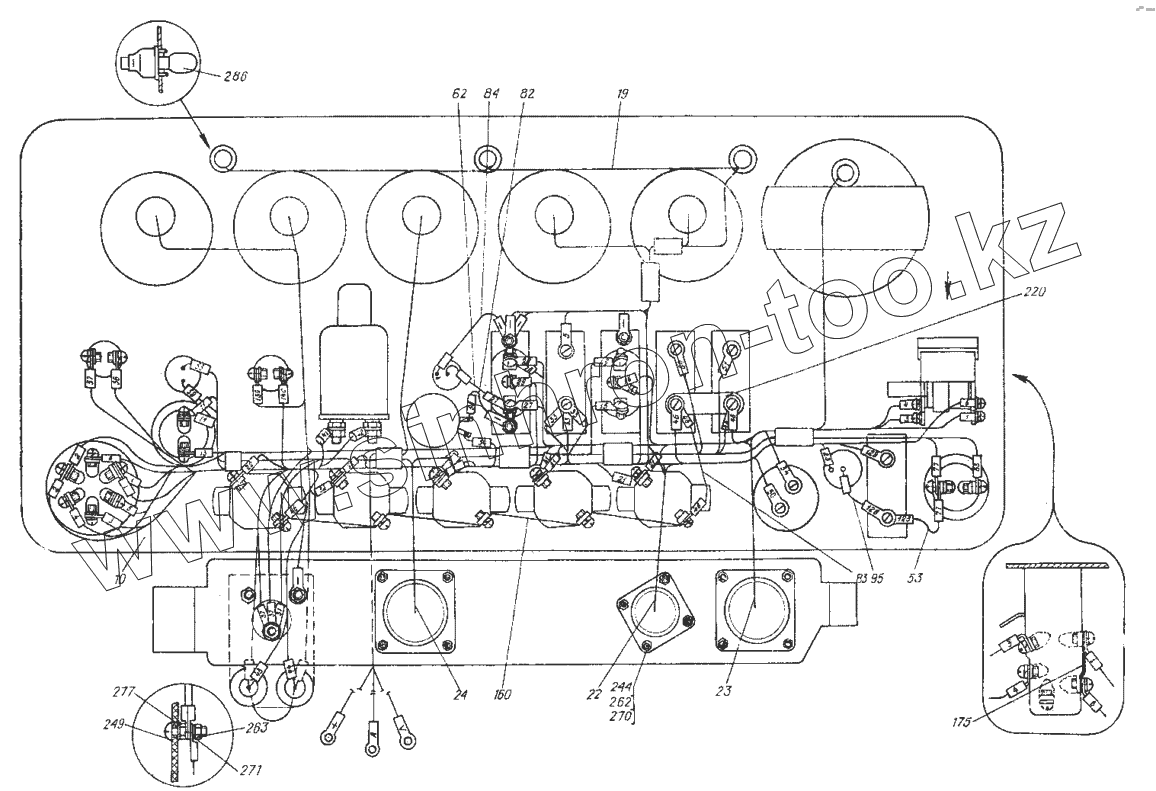

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Щиток приборов 6.50.011-5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
19
22
23
24
53
62
82
83
84
95
160
175
220
244
249
262
263
270
271
277
286
Позиция на иллюстрации Заводской номер детали Название детали
10 6.50.012-4 Щиток приборов
19 6.50.040 Жгут
22 6.50.060 Жгут
23 6.50.061 Жгут
24 6.50.062 Жгут
53 6.50.562 Провод
62 6.50.661 Провод
82 6.50.719 Провод
83 6.50.724 Провод
84 6.50.725 Провод
95 8.50.579 Провод
160 6.50.149 Шина предохранителей
175 6.50.195 Перемычка
220 А20.48.305-1 Перемычка
244 [Винт В1.М3-6gx12,58.019 ГОСТ 17473-80] Винт В1.М3-6gx12,58.019 ГОСТ 17473-80
249 [Винт В1.М4-6gx18.58.019 ГОСТ 17473] Винт В1.М4-6gx18.58.019 ГОСТ 17473
262 [Гайка М3.6Н.8.0112 ГОСТ 5927-70] Гайка М3.6Н.8.0112 ГОСТ 5927-70
263 [Гайка М4.6Н.8.0112 ГОСТ 5927-70] Гайка М4.6Н.8.0112 ГОСТ 5927-70
270 [Шайба 3.65Г.0115 ГОСТ 6402-70] Шайба 3.65Г.0115 ГОСТ 6402-70
271 [Шайба 4.65Г.0115 ГОСТ 6402-70] Шайба 4.65Г.0115 ГОСТ 6402-70
277 [Шайба 4.01.0115 ГОСТ 11371-78] Шайба 4.01.0115 ГОСТ 11371-78
286 А24-1 Лама А24-1 ГОСТ 2023-75
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
