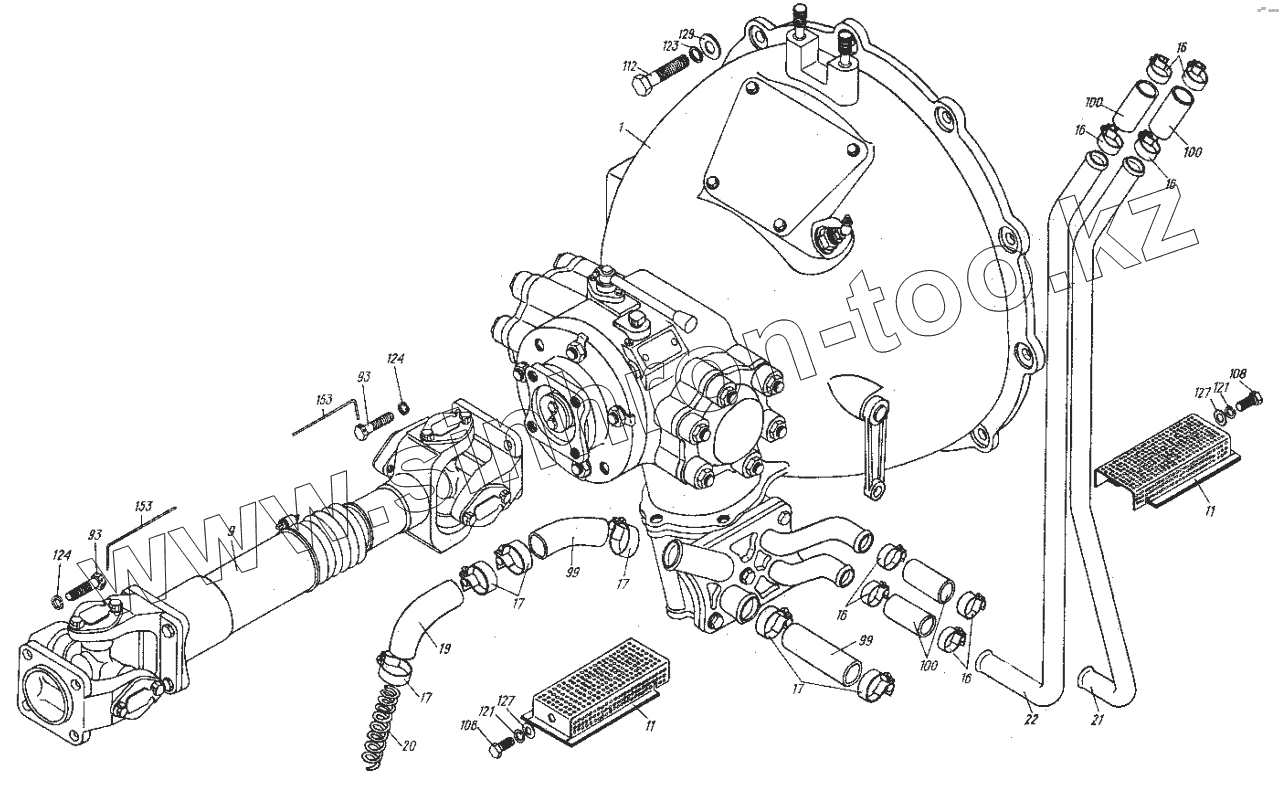

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Редуктор промежуточный. Установка 6.12.001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
9
11
11
16
16
16
16
16
17
17
17
17
19
20
21
22
93
93
99
99
100
100
100
108
108
112
121
121
123
124
124
127
127
129
153
153
Позиция на иллюстрации Заводской номер детали Название детали
1 6.12.002 Редуктор промежуточный
9 8.12.030 Кардан центральный в сборе
11 8.12.050 Водозаборник в сборе
16 ХСВ-35-01 Хомутик винтовой
17 ХСВ-52-01 Хомутик винтовой
19 6.12.503 Шланг
20 6.12.504 Каркас водовода
21 6.12.507-1 Труба водовыброса
22 6.12.508-1 Труба водовыброса
93 8.12.303-1 Болт
99 8.12.505 Шланг
100 8.12.510 Шланг
108 [Болт М8.6gx16.66.019 ГОСТ 7796-70] Болт М8.6gx16.66.019 ГОСТ 7796-70
112 [Болт М12.6gx40.66.019 ГОСТ 7796-70] Болт М12.6gx40.66.019 ГОСТ 7796-70
121 [Шайба 8.65Г.0115 ГОСт 6402-70] Шайба 8.65Г.0115 ГОСт 6402-70
123 [Шайба 12Т.65Г.0115 ГОСТ 6402-70] Шайба 12Т.65Г.0115 ГОСТ 6402-70
124 [Шайба 14Т.65Г.0115 ГОСТ 6402-70] Шайба 14Т.65Г.0115 ГОСТ 6402-70
127 [Шайба 8.01.0115 ГОСТ 11371-78] Шайба 8.01.0115 ГОСТ 11371-78
129 [Шайба 12.01.0115 ГОСТ 11371-78] Шайба 12.01.0115 ГОСТ 11371-78
153 [Проволока 1,6-0-2Ц ГОСТ 3282-74, l=230 мм] Проволока 1,6-0-2Ц ГОСТ 3282-74, l=230 мм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
