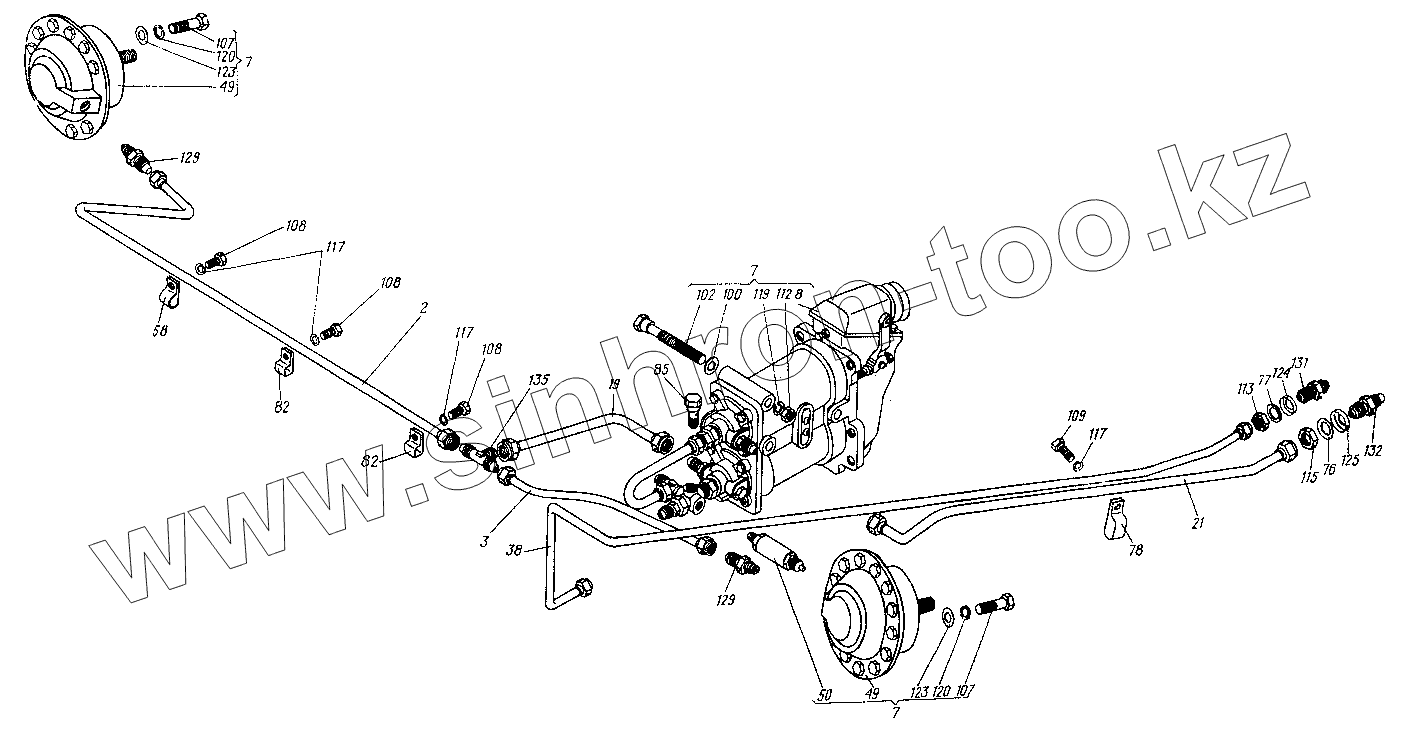

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Пневмосистема 6.24.001
2
3
7
7
7
8
19
21
38
49
49
50
58
76
77
78
82
82
85
100
102
107
107
108
108
108
109
112
113
115
117
117
117
119
120
120
123
123
124
125
129
129
131
132
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2С1.24.070 | Труба | |
| 3 | 2С1.24.071 | Труба | |
| 7 | 6.24.022-1 | Установка тормозного крана | |
| 8 | 6.24.023-1 | Кран тормозной | |
| 19 | 6.24.055 | Труба | |
| 21 | 6.24.058 | Труба | |
| 38 | 6.24.084-2 | Труба | |
| 49 | 157-3519010 | Камера тормозная передняя в сборе | |
| 50 | 200-3515050-01 | Клапан предохранительный | |
| 58 | 5.24.220 | Скоба | |
| 76 | 6.24.233 | Прокладка | |
| 77 | 6.24.233-01 | Прокладка | |
| 78 | 6.24.234 | Скоба | |
| 82 | 7.48.231 | Скоба | |
| 85 | 8.24.122-1 | Болт зажимной | |
| 100 | ШШс-11х20хЩ15хр | Шайба | |
| 102 | [Болт М10.6gx110.66.019 ГОСТ 7795-70] | Болт М10.6gx110.66.019 ГОСТ 7795-70 | |
| 107 | [Болт М12.6gx30.66.019 ГОСТ 7796-70] | Болт М12.6gx30.66.019 ГОСТ 7796-70 | |
| 108 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 109 | [Болт М6.6gx16.66.019 ГОСТ 7798-70] | Болт М6.6gx16.66.019 ГОСТ 7798-70 | |
| 112 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 113 | [Гайка М12х1-22Ц ГОСТ 13958-74] | Гайка М12х1-22Ц ГОСТ 13958-74 | |
| 115 | [Гайка М22х1,5-22Ц ГОСТ 13958-74] | Гайка М22х1,5-22Ц ГОСТ 13958-74 | |
| 117 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 119 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 | |
| 120 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 123 | [Шайба 12.01.0115 ГОСТ 11371-78] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 124 | [Шайба 6-31 ГОСТ 20193-74] | Шайба 6-31 ГОСТ 20193-74 | |
| 125 | [Шайба 14-31 ГОСТ 20193-74] | Шайба 14-31 ГОСТ 20193-74 | |
| 129 | [Проходник ввертной 10-22-Ц ГОСТ 13969-74] | Проходник ввертной 10-22-Ц ГОСТ 13969-74 | |
| 131 | [Проходник прямой 6-23-Ц ГОСТ 20188-74] | Проходник прямой 6-23-Ц ГОСТ 20188-74 | |
| 132 | [Проходник прямой 14-22-Ц ГОСТ 20188-74] | Проходник прямой 14-22-Ц ГОСТ 20188-74 | |
| 135 | [Тройник переходной 1-14-10-22-Ц ГОСТ 13965-74] | Тройник переходной 1-14-10-22-Ц ГОСТ 13965-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
