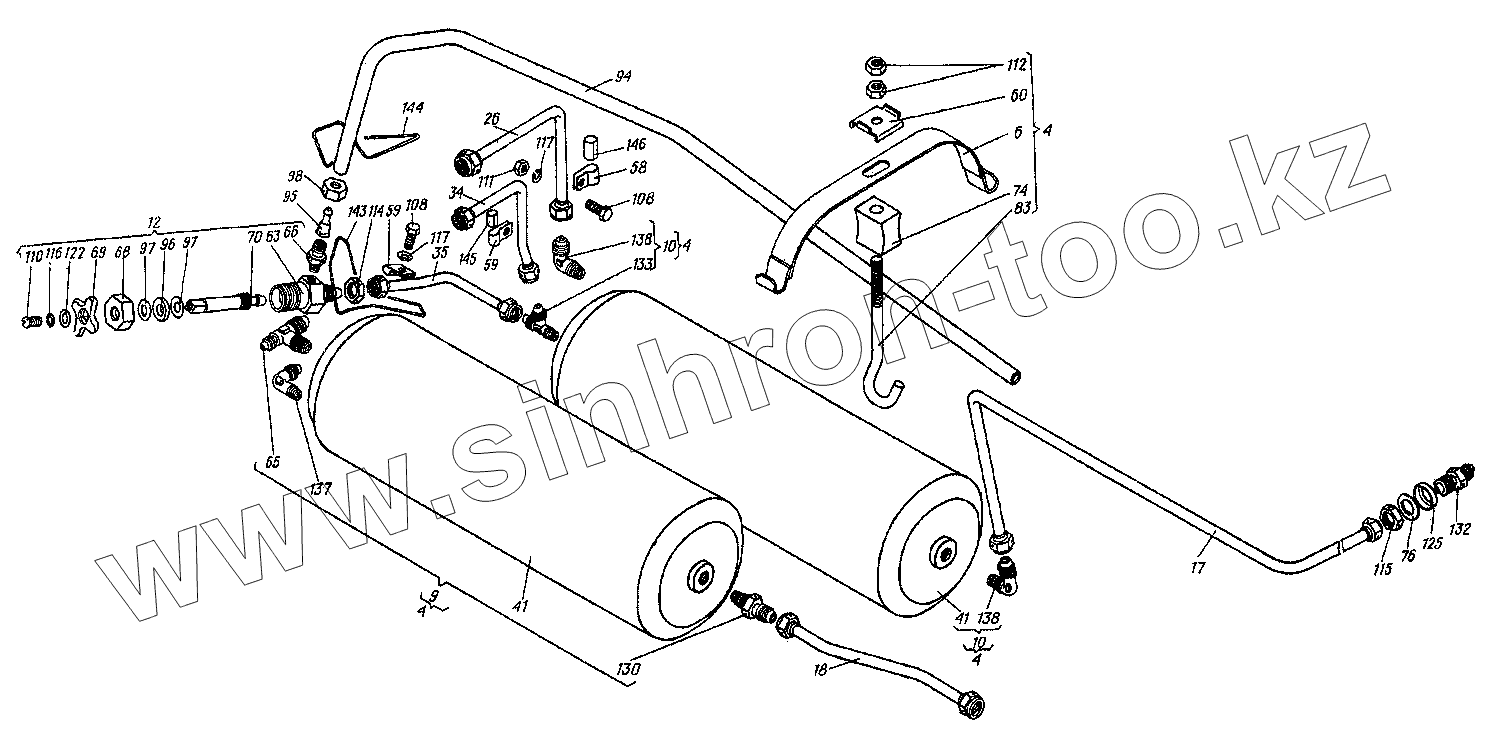

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Пневмосистема 6.24.001
4
4
4
4
6
9
10
10
12
17
18
26
34
35
41
41
58
59
59
60
63
65
66
68
69
70
74
76
83
94
95
96
97
97
98
108
108
110
111
112
114
115
116
117
117
122
125
130
132
133
137
138
138
143
144
145
146
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 6.24.013 | Установка баллонов воздушных | |
| 6 | 6.24.018 | Лента стяжная в сборе | |
| 9 | 6.24.026-1А | Баллон воздушный | |
| 10 | 6.24.027-2 | Баллон воздушный | |
| 12 | 6.24.038 | Кран | |
| 17 | 6.24.053 | Труба | |
| 18 | 6.24.054-1 | Труба | |
| 26 | 6.24.065 | Труба | |
| 34 | 6.24.078-2 | Труба | |
| 35 | 6.24.080-2А | Труба | |
| 41 | 8.24.019-1 | Баллон воздушный | |
| 58 | 5.24.220 | Скоба | |
| 59 | 5.50.247 | Скоба | |
| 60 | 6.24.116 | Накладка | |
| 63 | 6.24.146 | Корпус крана | |
| 65 | 6.24.206 | Тройник ввертной | |
| 66 | 6.24.207 | Штуцер | |
| 68 | 6.24.209 | Гайка | |
| 69 | 6.24.210 | Рукоятка | |
| 70 | 6.24.211 | Пробка крана | |
| 74 | 6.24.229 | Прокладка | |
| 76 | 6.24.233 | Прокладка | |
| 83 | 8.03.126 | Крюк | |
| 94 | 8.24.160 | Шланг | |
| 95 | 8.24.161 | Наконечник шланга | |
| 96 | 17-004А | Сальник | |
| 97 | 17-061 | Шайба сальника валика обогатителя | |
| 98 | 75.13.118 | Гайка соединительная | |
| 108 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 110 | [Винт В1.М5-6gx12.58.019 ГОСТ 17473-80] | Винт В1.М5-6gx12.58.019 ГОСТ 17473-80 | |
| 111 | [Гайка М6.6.0112 ГОСТ 5915-70] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 112 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 114 | [Гайка М16х1-22Ц ГОСТ 13958-74] | Гайка М16х1-22Ц ГОСТ 13958-74 | |
| 115 | [Гайка М22х1,5-22Ц ГОСТ 13958-74] | Гайка М22х1,5-22Ц ГОСТ 13958-74 | |
| 116 | [Шайба 5.65Г.0115 ГОСТ 6402-70] | Шайба 5.65Г.0115 ГОСТ 6402-70 | |
| 117 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 122 | [Шайба 5.01.0115 ГОСТ 11371-78] | Шайба 5.01.0115 ГОСТ 11371-78 | |
| 125 | [Шайба 14-31 ГОСТ 20193-74] | Шайба 14-31 ГОСТ 20193-74 | |
| 130 | [Проходник ввертной 14-22-Ц ГОСТ 13969-74] | Проходник ввертной 14-22-Ц ГОСТ 13969-74 | |
| 132 | [Проходник прямой 14-22-Ц ГОСТ 20188-74] | Проходник прямой 14-22-Ц ГОСТ 20188-74 | |
| 133 | [Тройник ввертной 2-6-22-Ц ГОСТ 13971-74] | Тройник ввертной 2-6-22-Ц ГОСТ 13971-74 | |
| 137 | [Угольник ввертной 1-6-21-22-Ц ГОСТ 13970-74] | Угольник ввертной 1-6-21-22-Ц ГОСТ 13970-74 | |
| 138 | [Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74] | Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74 | |
| 143 | [Проволока КО 1,0 ГОСТ 792-67, l=150 мм] | Проволока КО 1,0 ГОСТ 792-67, l=150 мм | |
| 144 | [Проволока КО 1,0 ГОСТ 792-67, l=250 мм] | Проволока КО 1,0 ГОСТ 792-67, l=250 мм | |
| 145 | [Трубка IIIТВ-40-230-6, белая ГОСТ 19034-73, l=22 мм] | Трубка IIIТВ-40-230-6, белая ГОСТ 19034-73, l=22 мм | |
| 146 | [Трубка IIIТВ-40-230-14, белая ГОСТ 19034-73, l=22 мм] | Трубка IIIТВ-40-230-14, белая ГОСТ 19034-73, l=22 мм |
