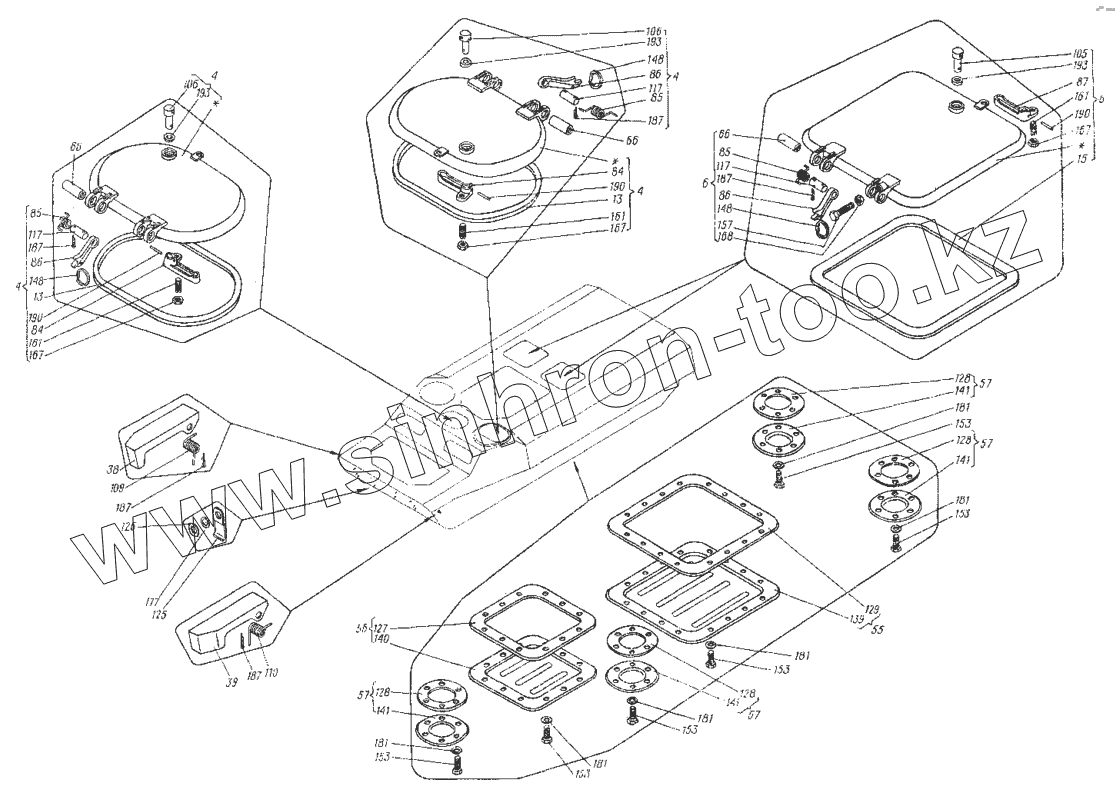

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Оборудование корпуса 6.47.001
4
4
4
4
6
6
13
13
15
38
39
55
56
57
57
57
57
66
66
66
84
84
85
85
85
86
86
86
87
105
106
106
109
110
117
117
117
125
126
127
128
128
128
128
129
139
140
141
141
141
141
148
148
148
153
153
153
153
153
153
157
161
161
161
167
167
167
168
177
181
181
181
181
181
181
187
187
187
187
187
190
190
190
193
193
193
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 6.47.012-1 | Крышка люка | |
| 6 | 6.47.014-1 | Крышка люка в сборе | |
| 13 | 6.47.024-1 | Уплотнитель в сборе | |
| 15 | 6.47.029-1 | Уплотнитель в сборе | |
| 38 | 6.47.060 | Защелка | |
| 39 | 6.47.060-01 | Защелка | |
| 55 | 10.47.050 | Крышка люка | |
| 56 | 10.47.051 | Крышка люка | |
| 57 | 10.47.052 | Крышка лючка | |
| 66 | 6.47.103 | Ось петли | |
| 84 | 6.47.207 | Рукоятка запора | |
| 85 | 6.47.208-1 | Пружина | |
| 86 | 6.47.211-1 | Рычаг стопора | |
| 87 | 6.47.232 | Рукоятка запора | |
| 105 | 6.47.319А | Палец запора | |
| 106 | 6.47.319А-01 | Палец запора | |
| 109 | 6.47.348 | Пружина | |
| 110 | 6.47.348-01 | Пружина | |
| 117 | 7.38.112 | Палец ленты | |
| 125 | 8.46.146 | Прижим | |
| 126 | 8.46.147 | Шайба | |
| 127 | 8.47.193 | Прокладка | |
| 128 | 8.47.195 | Прокладка | |
| 129 | 8.47.198 | Прокладка | |
| 139 | 10.47.462 | Крышка люка | |
| 140 | 10.47.463 | Крышка люка | |
| 141 | 10.47.471 | Крышка | |
| 148 | 54.56.160 | Кольцо | |
| 153 | [Болт М8.6gx20.66.019 ГОСТ 7796-70] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 157 | [Болт М10.6gx30.66.019 ГОСТ 7796-70] | Болт М10.6gx30.66.019 ГОСТ 7796-70 | |
| 161 | [Винт М12.6gx35.66.019 ГОСТ 1477-75] | Винт М12.6gx35.66.019 ГОСТ 1477-75 | |
| 167 | [Гайка М12.6.0112 ГОСТ 5915-70] | Гайка М12.6.0112 ГОСТ 5915-70 | |
| 168 | [Гайка М10.6Н.8.0112 ГОСТ 5929-70] | Гайка М10.6Н.8.0112 ГОСТ 5929-70 | |
| 177 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 181 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 187 | [Шплинт 3.2x20.016 ГОСТ 397-79] | Шплинт 3.2x20.016 ГОСТ 397-79 | |
| 190 | [Штифт 6h8x30 ГОСТ 3128-70] | Штифт 6h8x30 ГОСТ 3128-70 | |
| 193 | СП-27-14-8 | Кольцо ГОСТ 6308-71 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
