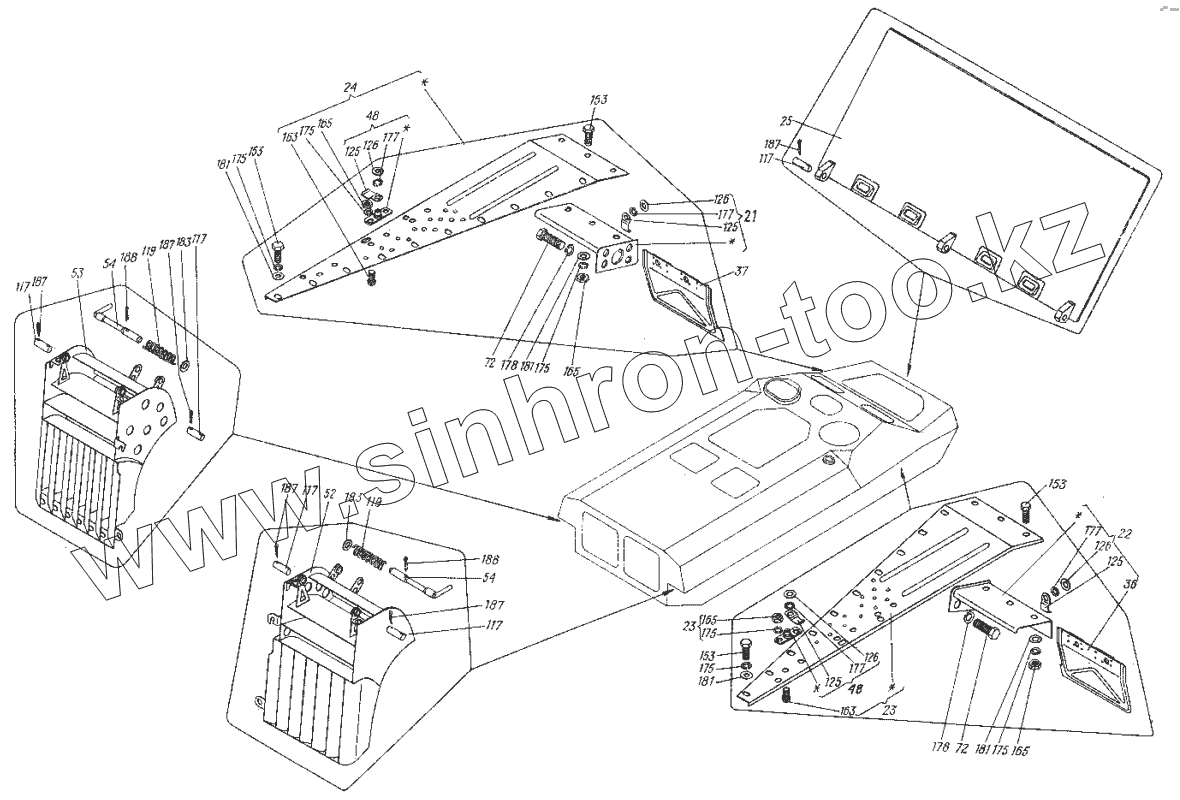

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Оборудование корпуса 6.47.001
21
22
23
23
24
25
36
37
48
48
52
53
54
54
72
72
117
117
117
117
117
119
119
125
125
125
125
126
126
126
126
153
153
153
153
163
163
165
165
165
165
175
175
175
175
175
175
177
177
177
177
178
178
181
181
181
183
183
187
187
187
187
187
187
188
188
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21 | 6.47.038А | Кронштейн | |
| 22 | 6.47.038А-01 | Кронштейн | |
| 23 | 6.47.039 | Подкрылок правый в сборе | |
| 24 | 6.47.040 | Подкрылок левый в сборе | |
| 25 | 6.47.041 | Щит в сборе | |
| 36 | 6.47.058А | Щиток правый в сборе | |
| 37 | 6.47.059А | Щиток левый в сборе | |
| 48 | 8.46.023 | Прижим в сборе | |
| 52 | 8.47.066 | Решетка правая | |
| 53 | 8.47.067 | Решетка левая | |
| 54 | 8.47.068 | Фиксатор в сборе | |
| 72 | 6.47.111 | Болт | |
| 117 | 7.38.112 | Палец ленты | |
| 119 | 8.05.163 | Пружина | |
| 125 | 8.46.146 | Прижим | |
| 126 | 8.46.147 | Шайба | |
| 153 | [Болт М8.6gx20.66.019 ГОСТ 7796-70] | Болт М8.6gx20.66.019 ГОСТ 7796-70 | |
| 163 | [Винт В1.М8-6gx16.58.019 ГОСТ 17473-80] | Винт В1.М8-6gx16.58.019 ГОСТ 17473-80 | |
| 165 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 | |
| 175 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 | |
| 177 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | |
| 178 | [Шайба 14Т.65Г.0115 ГОСТ 6402-70] | Шайба 14Т.65Г.0115 ГОСТ 6402-70 | |
| 181 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 | |
| 183 | [Шайба 12.01.0115 ГОСТ 11371-78] | Шайба 12.01.0115 ГОСТ 11371-78 | |
| 187 | [Шплинт 3.2x20.016 ГОСТ 397-79] | Шплинт 3.2x20.016 ГОСТ 397-79 | |
| 188 | [Шплинт 4x25.016 ГОСТ 397-79] | Шплинт 4x25.016 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
