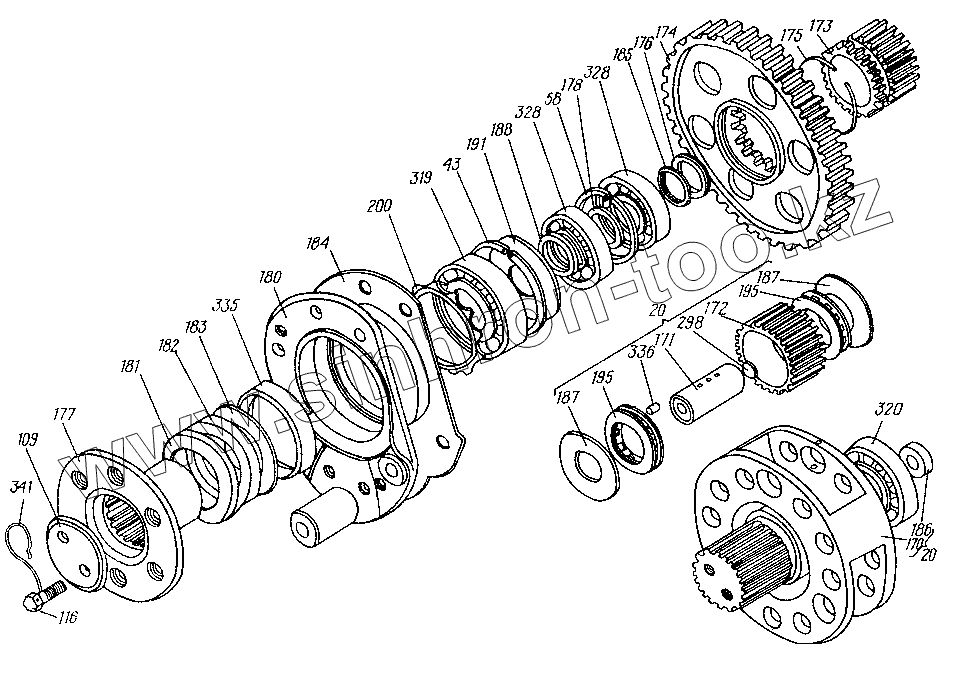

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Механизм поворота правый 8.10.041
8.10.041
20
20
43
58
109
116
170
171
172
173
174
175
176
177
178
180
181
182
183
184
185
186
187
187
188
191
195
195
200
298
319
320
328
328
335
336
341
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.10.041 | 8.10.041 | Механизм поворота правый | |
| 20 | 8.10.044 | Водило в сбора | |
| 43 | 5.10.119 | Кольцо стопорное | |
| 58 | 5.10.348 | Кольцо стопорное | |
| 109 | 8.10.208 | Кольцо прижимное | |
| 116 | 8.10.216 | Болт | |
| 170 | 8.10.401 | Водило | |
| 171 | 8.10.402 | Палец сателлита | |
| 172 | 8.10.403-1 | Сателлит | |
| 173 | 8.10.404 | Шестерня | |
| 174 | 8.10.405 | Шестерня | |
| 175 | 8.10.406 | Кольцо стопорное | |
| 176 | 8.10.407 | Кольцо упорное | |
| 177 | 8.10.408 | Фланец кардана | |
| 178 | 8.10.409 | Кольцо проставочное | |
| 180 | 8.10.411 | Опора правая | |
| 181 | 8.10.412-1 | Обойма уплотнения | |
| 182 | 8.10.413-1 | Кольцо уплотнительное | |
| 183 | 8.10.414 | Кольцо защитное | |
| 184 | 8.10.415 | Прокладка уплотнительная | |
| 185 | 8.10.416-1 | Кольцо уплотнительное | |
| 186 | 8.10.417 | Втулка | |
| 187 | 8.10.418 | Кольцо проставочное сателлитов | |
| 188 | 8.10.419 | Кольцо проставочное | |
| 191 | 8.10.423 | Кольцо маслоотражательное | |
| 195 | 8.10.428 | Сепаратор | |
| 200 | 8.10.436-1 | Шайба | |
| 298 | [Заглушка 16-08кп Хим. Окс. ГОСТ 3111-81] | Заглушка 16-08кп Хим. Окс. ГОСТ 3111-81 | |
| 319 | 60215 | Подшипник ГОСТ 7242-81 | |
| 320 | 211 | Подшипник ГОСТ 8338-75 | |
| 328 | 7000114К | Подшипник ГОСТ 8338-75 | |
| 335 | [Манжета 1-95x120-4 ГОСТ 8752-70] | Манжета 1-95x120-4 ГОСТ 8752-70 | |
| 336 | [Ролик III(У) ПН 10x10 ТУ 37.006,075-76] | Ролик III(У) ПН 10x10 ТУ 37.006,075-76 | |
| 341 | [Проволока 1,6-0-2Ц ГОСТ 3282-74, l=110 мм] | Проволока 1,6-0-2Ц ГОСТ 3282-74, l=110 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
