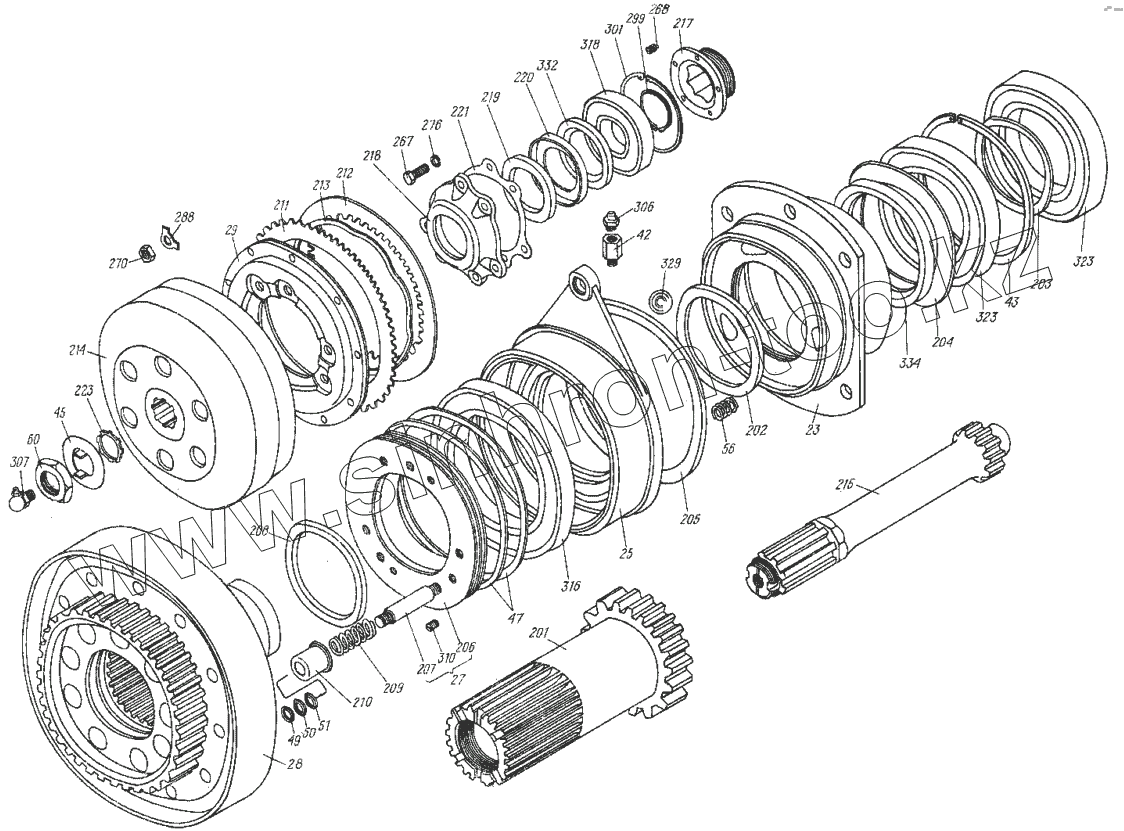

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Фрикцион левый 8.10.050
8.10.050
23
25
27
28
29
42
43
45
47
49
50
51
56
60
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
217
218
219
220
221
223
267
268
270
276
288
299
301
306
307
310
316
318
323
323
329
332
334
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.10.050 | 8.10.050 | Фрикцион левый | |
| 23 | 8.10.052 | Гнездо фрикциона левое с кольцом | |
| 25 | 8.10.054 | Коробка поводковая левая с кольцом | |
| 27 | 8.10.056 | Диск отжимной с пальцами | |
| 28 | 8.10.057 | Барабан фрикциона ведомый в сборе | |
| 29 | 8.10.058 | Диск нажимной в сборе | |
| 42 | 5.01.162 | Штуцер переходной | |
| 43 | 5.10.119 | Кольцо стопорное | |
| 45 | 5.10.172 | Шайба | |
| 47 | 5.10.186 | Кольцо правое | |
| 49 | 5.10.224 | Прокладка | |
| 50 | 5.10.224-01 | Прокладка | |
| 51 | 5.10.224-02 | Прокладка | |
| 56 | 5.10.333 | Пружина | |
| 60 | 5.10.383 | Гайка левая | |
| 201 | 8.10.501 | Шестерня | |
| 202 | 8.10.506 | Кольцо уплотнительное | |
| 203 | 8.10.507 | Кольцо проставочное | |
| 204 | 8.10.508 | Шайба маслоотражательная | |
| 205 | 8.10.514 | Кольцо уплотнительное | |
| 206 | 8.10.515 | Диск отжимной | |
| 207 | 8.10.516 | Палец пружины | |
| 208 | 8.10.517 | Кольцо уплотнительная | |
| 209 | 8.10.518 | Пружина фрикциона | |
| 210 | 8.10.522 | Стакан пружины фрикциона | |
| 211 | 8.10.523 | Диск фрикциона ведущий | |
| 212 | 8.10.524 | Диск фрикциона ведомый | |
| 213 | 8.10.527 | Пружина дисков | |
| 214 | 8.10.531 | Барабан ведущий | |
| 215 | 8.10.532 | Вал фрикциона левый | |
| 217 | 8.10.534 | Гайка фрикциона | |
| 218 | 8.10.535 | Крышка | |
| 219 | 8.10.536 | Кольцо уплотнительное | |
| 220 | 8.10.537 | Обойма уплотнения | |
| 221 | 8.10.538 | Прокладка | |
| 223 | 8.10.542 | Шайба уплотнительная | |
| 267 | [Болт М6.6gx20.66.019 ГОСТ 7798-70] | Болт М6.6gx20.66.019 ГОСТ 7798-70 | |
| 268 | [Винт М6.6gx12.66.019 ГОСТ 1478-75] | Винт М6.6gx12.66.019 ГОСТ 1478-75 | |
| 270 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 | |
| 276 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 288 | [Шайба 10.01.0115 ГОСТ 13483-77] | Шайба 10.01.0115 ГОСТ 13483-77 | |
| 299 | Б40 | Кольцо ГОСТ 13942-68 | |
| 301 | Б80 | Кольцо ГОСТ 13543-68 | |
| 306 | [Масленка 1.3.Ц6 ГОСТ 19853-74] | Масленка 1.3.Ц6 ГОСТ 19853-74 | |
| 307 | [Масленка 2.3.90.Ц6 ГОСТ 19853-74] | Масленка 2.3.90.Ц6 ГОСТ 19853-74 | |
| 310 | [Пробка КГ1/8" ГОСТ 12721-67] | Пробка КГ1/8" ГОСТ 12721-67 | |
| 316 | 46120Л | Подшипник ГОСТ 831-75 | |
| 318 | 60208К | Подшипник ГОСТ 7242-81 | |
| 323 | 215К5 | Подшипник ГОСТ 8338-75 | |
| 329 | [Шарик У 16мм Н ГОСТ 3722-60] | Шарик У 16мм Н ГОСТ 3722-60 | |
| 332 | [Манжета 1-60x70-1 ГОСТ 8752-70] | Манжета 1-60x70-1 ГОСТ 8752-70 | |
| 334 | [Манжета 1-85x110-1 ГОСТ 8752-70] | Манжета 1-85x110-1 ГОСТ 8752-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
