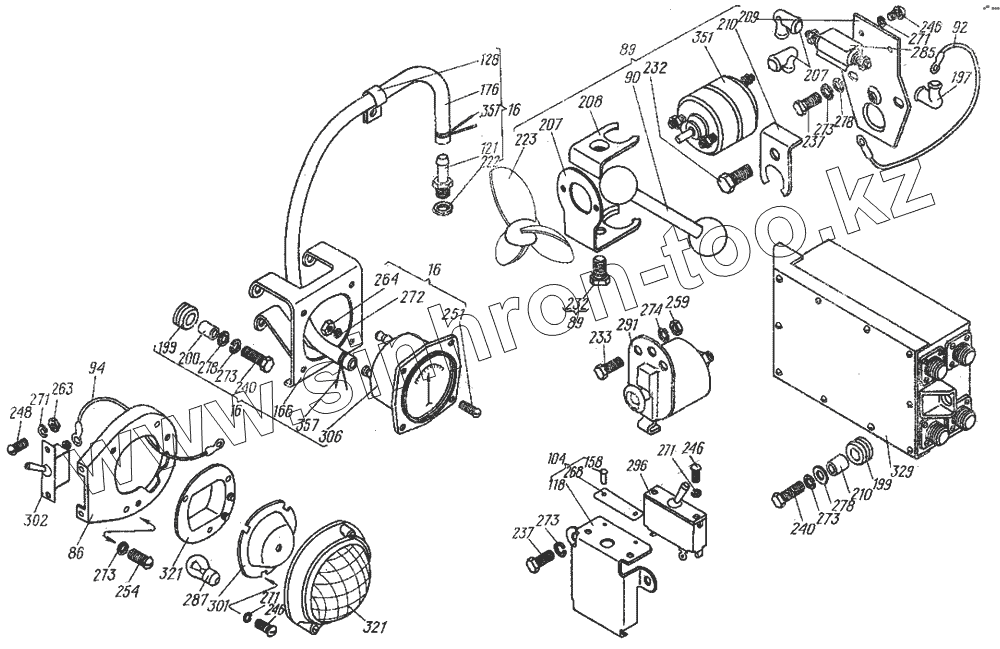

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Электрооборудование 6.50.001-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
16
16
16
86
89
89
90
92
94
104
118
121
128
158
166
176
197
199
199
200
207
207
208
209
210
210
222
223
232
232
233
237
237
240
240
246
246
246
248
251
254
259
263
264
268
271
271
271
271
272
273
273
273
273
273
274
278
278
278
285
287
291
296
301
302
306
321
321
329
351
357
357
Позиция на иллюстрации Заводской номер детали Название детали
16 6.50.022-1 Тягонапоромер. Установка
86 8.50.032 Основание плафона
89 8.50.068 Вентилятор кабины
90 8.50.069 Стойка
92 8.50.557 Провод
94 8.50.576 Провод
104 10.50.063-01 Кронштейн
118 1В12.50.161 Кронштейн
121 1В12.50.167 Штуцер
128 5.24.220 Скоба
158 6.50.138 Табличка
166 6.50.161 Кронштейн
176 6.50.198 Шланг
197 8.50.184 Наконечник изоляционный
199 8.50.195 Амортизатор
200 8.50.196 Втулка
207 8.50.356 Фланец верхний
208 8.50.357 Накладка верхнего фланца
209 8.50.358-1 Фланец нижний
210 8.50.359 Накладка нижнего фланца
222 74.57.441 Прокладка щупа
223 150.69.133 Крылатка
232 [Болт М8.6gx16.66.019 ГОСТ 7796-70] Болт М8.6gx16.66.019 ГОСТ 7796-70
233 [Болт М8.6gx20.66.019 ГОСТ 7796-70] Болт М8.6gx20.66.019 ГОСТ 7796-70
237 [Болт М6.6gx12.66.019 ГОСТ 7798-70] Болт М6.6gx12.66.019 ГОСТ 7798-70
240 [Болт М6.6gx25.66.019 ГОСТ 7798-70] Болт М6.6gx25.66.019 ГОСТ 7798-70
246 [Винт В1.М4-6gx8.58.019 ГОСТ 17473-80] Винт В1.М4-6gx8.58.019 ГОСТ 17473-80
248 [Винт В1.М4-6gx12.58.019 ГОСТ 17473-80] Винт В1.М4-6gx12.58.019 ГОСТ 17473-80
251 [Винт В1.М5-6gx16.58.019 ГОСТ 17473-80] Винт В1.М5-6gx16.58.019 ГОСТ 17473-80
254 [Винт В1.М6-6gx18.58.019 ГОСТ 17473-80] Винт В1.М6-6gx18.58.019 ГОСТ 17473-80
259 [Гайка М8.6.0112 ГОСТ 5915-70] Гайка М8.6.0112 ГОСТ 5915-70
263 [Гайка М4.6Н.8.0112 ГОСТ 5927-70] Гайка М4.6Н.8.0112 ГОСТ 5927-70
264 [Гайка М5.6.0112 ГОСТ 5927-70] Гайка М5.6.0112 ГОСТ 5927-70
268 [Заклепка 2x6.31 ГОСТ 10299-80] Заклепка 2x6.31 ГОСТ 10299-80
271 [Шайба 4.65Г.0115 ГОСТ 6402-70] Шайба 4.65Г.0115 ГОСТ 6402-70
272 [Шайба 5.65Г.0115 ГОСТ 6402-70] Шайба 5.65Г.0115 ГОСТ 6402-70
273 [Шайба 6.65Г.0115 ГОСТ 6402-70] Шайба 6.65Г.0115 ГОСТ 6402-70
274 [Шайба 8.65Г.0115 ГОСТ 6402-70] Шайба 8.65Г.0115 ГОСТ 6402-70
278 [Шайба 6.01.0115 ГОСТ 11371-78] Шайба 6.01.0115 ГОСТ 11371-78
285 [Конденсатор КПБ-С-125/50В-40А-0,22 мкФ+/-20% ХЛ ГОСТ 6760-76] Конденсатор КПБ-С-125/50В-40А-0,22 мкФ+/-20% ХЛ ГОСТ 6760-76
287 А-24-21-2 Лампа А-24-21-2 ГОСТ 2023-75
291 [Выключатель батарей ВБ-404 ОСТ В3-2620-75] Выключатель батарей ВБ-404 ОСТ В3-2620-75
296 АЗС-10 Автомат типа АЗС-10 ТУ 16-526.015-73
301 ПК2-250 Вставка ПК2-250 ТУ 37.003.676-75
302 В-45М Выключатель В-45М ТУ 16-526.016-73
306 ДТНМП-100-125 Дифманометр-тягонапоромер ДТНМП-100-125 ТУ 25.02-1730-74
321 ПК201-3714010-А Плафон ПК201-А
329 РТС-27-3А Регулятор температуры стекол РТС-27-3А ТУ 3-3.990-74
351 МЭ205 Электродвигатель МЭ205 ТУ 37.003.719-76
357 [Проволока КО 1,0 ГОСТ 792-67, l=300 мм] Проволока КО 1,0 ГОСТ 792-67, l=300 мм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
