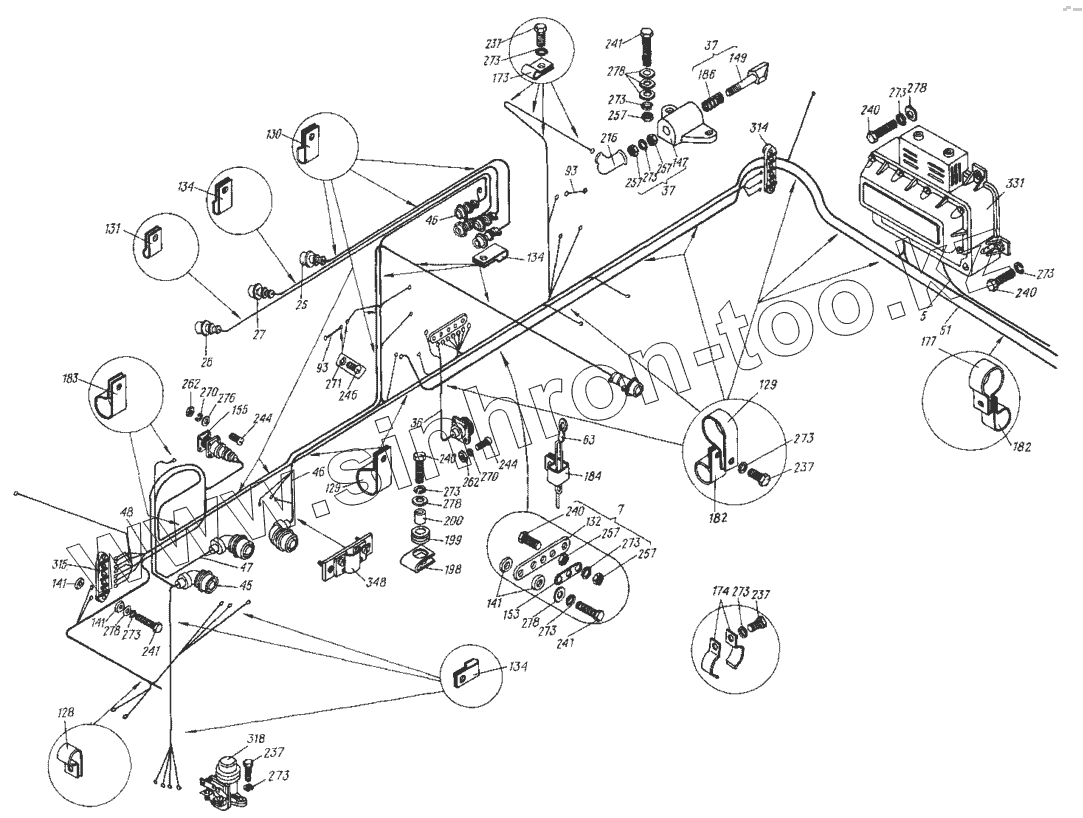

Каталог запасных частей к технике: ХТЗ МТ-ЛБ. Электрооборудование 6.50.001-1
5
7
25
26
27
36
37
37
45
46
46
47
48
51
63
93
93
128
129
129
130
131
132
134
134
134
141
141
141
147
148
153
155
173
174
177
182
182
183
184
186
198
199
200
216
237
237
237
237
240
240
240
240
241
241
241
244
244
246
257
257
257
257
257
262
262
270
270
271
273
273
273
273
273
273
273
273
273
273
273
273
276
278
278
278
278
278
314
315
318
331
348
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 2С1.50.089-1-03 | Жгут | |
| 7 | 5.50.071 | Панель соединительная | |
| 25 | 6.50.063 | Жгут | |
| 26 | 6.50.064 | Жгут | |
| 27 | 6.50.064-01 | Жгут | |
| 36 | 6.50.078 | Жгут | |
| 37 | 6.50.079-1 | Щеткодержатель в сборе | |
| 45 | 6.50.095 | Жгут | |
| 46 | 6.50.096 | Жгут | |
| 47 | 6.50.097 | Жгут | |
| 48 | 6.50.098 | Жгут | |
| 51 | 6.50.504 | Провод | |
| 63 | 6.50.663 | Провод | |
| 93 | 8.50.568 | Провод | |
| 128 | 5.24.220 | Скоба | |
| 129 | 5.50.129-1 | Скоба | |
| 130 | 5.50.146 | Скоба | |
| 131 | 5.50.247 | Скоба | |
| 132 | 5.50.270 | Панель | |
| 134 | А5.50.191 | Скоба | |
| 141 | 6.34.228 | Прокладка | |
| 147 | 6.50.117 | Щеткодержатель | |
| 148 | 6.50.118-1 | Щетка | |
| 153 | 6.50.130 | Перемычка | |
| 155 | 6.50.131-05 | Прокладка | |
| 173 | 6.50.189 | Скоба | |
| 174 | 6.50.190 | Скоба | |
| 177 | 6.50.204 | Скоба | |
| 182 | 7.48.179 | Скоба | |
| 183 | 7.48.231 | Скоба | |
| 184 | 8.10.145-01 | Скоба | |
| 186 | 8.47.280 | Пружина | |
| 198 | 8.50.190 | Шина массы | |
| 199 | 8.50.195 | Амортизатор | |
| 200 | 8.50.196 | Втулка | |
| 216 | 14.48.137 | Наконечник изоляционный | |
| 237 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 | |
| 240 | [Болт М6.6gx25.66.019 ГОСТ 7798-70] | Болт М6.6gx25.66.019 ГОСТ 7798-70 | |
| 241 | [Болт М6.6gx30.66.019 ГОСТ 7798-70] | Болт М6.6gx30.66.019 ГОСТ 7798-70 | |
| 244 | [Винт В1.М3-6gx12,58.019 ГОСТ 17473-80] | Винт В1.М3-6gx12,58.019 ГОСТ 17473-80 | |
| 246 | [Винт В1.М4-6gx8.58.019 ГОСТ 17473-80] | Винт В1.М4-6gx8.58.019 ГОСТ 17473-80 | |
| 257 | [Гайка М6.6.0112 ГОСТ 5915-70] | Гайка М6.6.0112 ГОСТ 5915-70 | |
| 262 | [Гайка М3.6Н.8.0112 ГОСТ 5927-70] | Гайка М3.6Н.8.0112 ГОСТ 5927-70 | |
| 270 | [Шайба 3.65Г.0115 ГОСТ 6402-70] | Шайба 3.65Г.0115 ГОСТ 6402-70 | |
| 271 | [Шайба 4.65Г.0115 ГОСТ 6402-70] | Шайба 4.65Г.0115 ГОСТ 6402-70 | |
| 273 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 | |
| 276 | [Шайба 3.01.0115 ГОСТ 11371-78] | Шайба 3.01.0115 ГОСТ 11371-78 | |
| 278 | [Шайба 6.01.0115 ГОСТ 11371-78] | Шайба 6.01.0115 ГОСТ 11371-78 | |
| 314 | ПС2-А2 | Панель соединительная ПС2-А2 ТУ 37.003.419-73 | |
| 315 | ПС4-А2 | Панель соединительная ПС4-А2 ТУ 37.003.419-78 | |
| 318 | П53 | Переключатель П53 ТУ 37.003.1005-80 | |
| 331 | РР390-Б | Реле-регулятор РР390-Б ТУ 37.003.624-78 | |
| 348 | ША-340 | Шунт ША-340 ТУ 25-04-235-75 |
