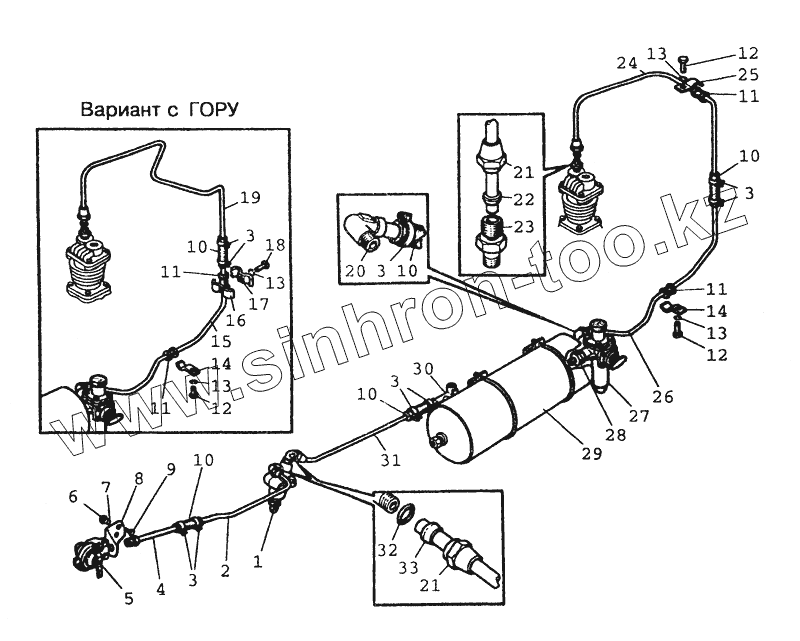

Каталог запасных частей к технике: МТЗ-80 (2002). 3506 Трубопроводы и арматура пневмопривода тормозов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
4
5
5
6
7
8
9
10
10
10
10
10
11
11
11
11
12
12
12
13
13
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
70-3506120 70-3506120 Трубопровод 70-3506121 с муфтой конусной и гайкой накидной в сборе
80-3506005 80-3506005 Пневмопривод
80-3506220 80-3506220 Трубопровод
70-3506452 70-3506452 Трубопровод
70-3506472 70-3506472 Трубопровод
1 80-3514010 Кран тормозной
1 А29.3514010 Кран тормозной
2 70-3506471 Трубопровод
3 ХС-21 Хомут
4 70-3521035 Штуцер
5 80-3521010 Головка соединительная
5 А29.76.000 Головка соединительная в сборе
6 ГОСТ5915-70 Гайка М6-6Н.6.019
7 ОСТ37.001.115-75 Шайба 8Т
8 70-3521012 Кронштейн
9 ГОСТ7796-70 Болт М8-6gх20.88.35.019
10 70-1405013 Шланг
11 70-3506027 Втулка
12 ГОСТ7796-70 Болт М8-6gх20.88.35.019
13 ОСТ37.001.115-75 Шайба 8Т
14 70-6804011 Держатель
15 80Х-3506031 Трубопровод
16 70-3407144 Планка
17 70-3407146 Планка
18 ГОСТ7796-70 Болт М8-6gх20.88.35.019
19 80-3506221 Трубопровод
20 70-3513015 Угольник
21 70-3506023 Гайка накидная
22 80-3506024 Муфта
23 70-3506022 Штуцер
24 70-3506121 Трубопровод
25 70-3506101-А1 Пластина
26 70-3506441 Трубопровод
27 80-3512010 Регулятор давления
27 А29.51000Б Регулятор давления
28 80-3512006 Контргайка
29 85-3513010 Баллон
30 80-3513015 Тройник
31 70-3506454 Трубопровод
32 ГОСТ9833-73 Кольцо 010-015-30-2-3
33 70-3506028 Муфта
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
