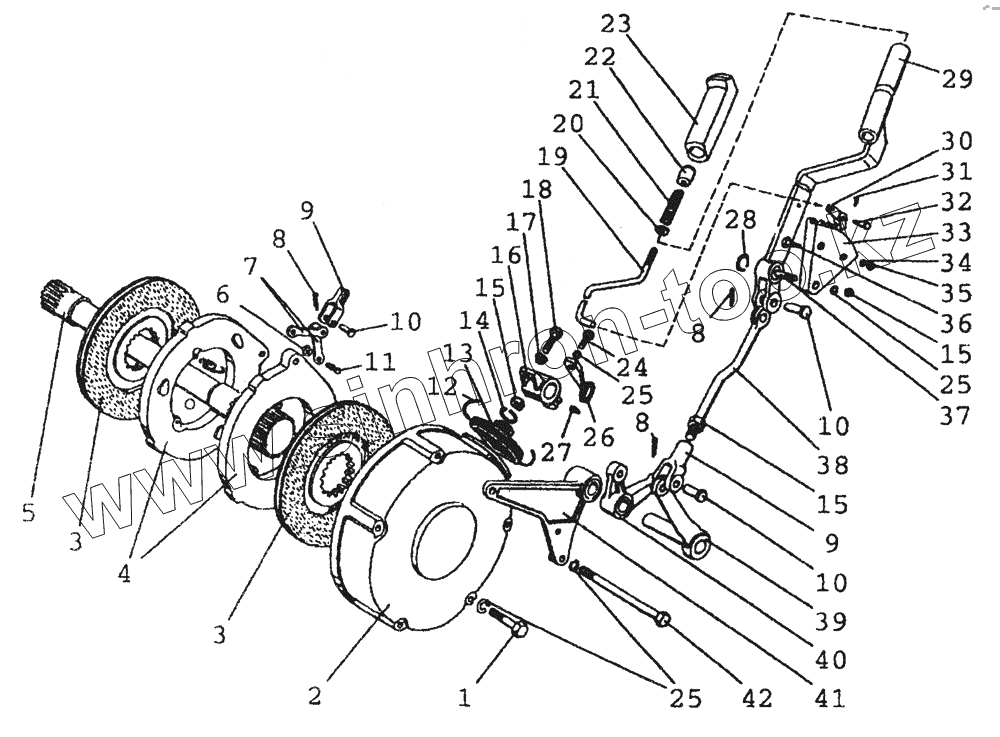

Каталог запасных частей к технике: МТЗ-80 (2002). 3504 Тормоз стояночный

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

8

8

9

9

10

10

10

11

12

13

14

15

15

15

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
70-3507140	70-3507140		Тяга в сборе
70-3507120	70-3507120		Рычаг в сборе
1	ГОСТ7795-70		Болт M12-6gx100.88.35.019
2	50-3502035		Кожух
3	70-3502040-01		Диск
4	50-3502036-Б		Диск нажимной
5	70-3504055		Вал
6	ГОСТ5915-70		Гайка М6-6Н.6.019
7	50-3502196		Тяга
8	ГОСТ397-79		Шплинт 3.2x18.019
9	50-3502203		Вилка
10	OCT37.001.163-75		Палец 6x18
11	50-3502198		Палец
12	ГОСТ3482-74		Проволока 1.6-С-200
13	50-3502202		Чехол
14	36-1702358		Кольцо пружинное
15	ГОСТ5915-70		Гайка М6-6Н.6.019
16	70-3503017-А		Рычаг
17	70-3503018		Шайба
18	70-3503019		Болт
19	70-3507122		Тяга
20	ГОСТ6958-70		Шайба С16.01.08кп.019
21	55-17-27		Пружина
22	А13.19.002		Кнопка
23	А13.19.001		Рукоятка
24	ГОСТ7796-70		Болт М8-6gх20.88.35.019
25	ОСТ37.001.115-75		Шайба 8Т
26	70-3514107		Рычаг
27	СШ-611		Шпонка
28	50-1022063		Кольцо
29	70-3507130		Рычаг
30	50-1606026		Защелка
31	ГОСТ39779		Шплинт 2x12.019
32	70-3507024		Ось
33	70-3507021-Б		Сектор
34	ОСТ37.001.115-75		Шайба 8Т
35	ГОСТ5915-70		Гайка М6-6Н.6.019
36	ГОСТ7796-70		Болт М8-6gх20.88.35.019
37	70-3507132-Б		Ось
38	70-3507141		Тяга
39	70-3507060		Валик
40	80-4216050		Рычаг 80-4216057со втулкой в сборе
41	70-3507070		Кронштейн
42	ГОСТ7795-70		Болт M12-6gx100.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
