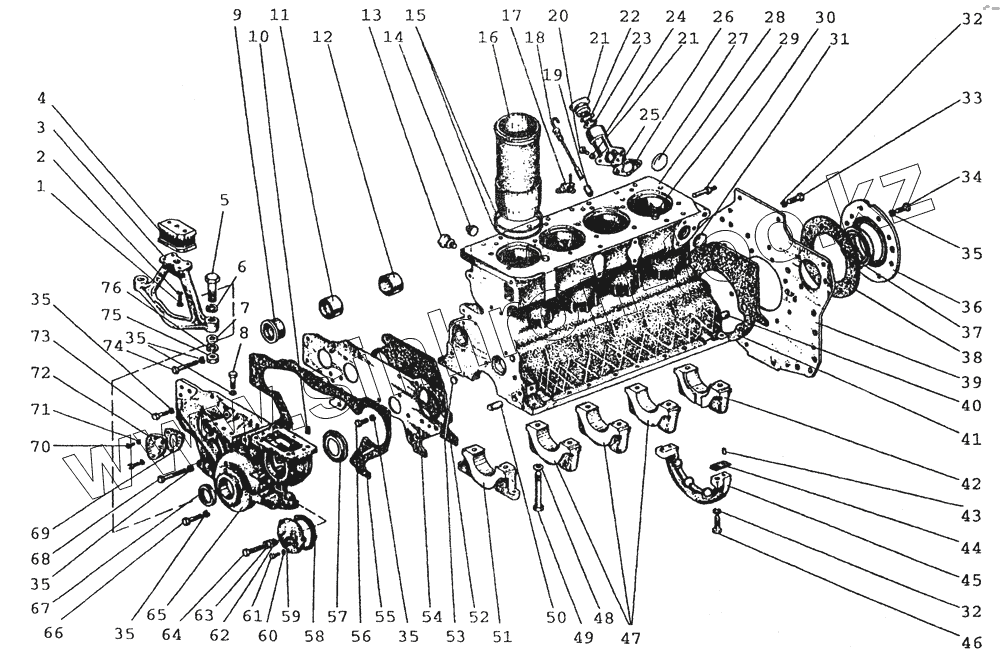

Каталог запасных частей к технике: МТЗ-80 (2002). 1001,1002 Подвеска и блок цилиндров
/1.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
35
35
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1001010-А | 240-1001010-А | Опора в сборе | |
| 245-1002009 | 245-1002009 | Блок цилиндров | |
| А19.01.100 | А19.01.100 | Крышка с пробкой и кольцом уплотнительным в сборе | |
| 50-1002045-Б | 50-1002045-Б | Опора картера | |
| 240-1002060-А | 240-1002060-А | Крышка шестерен в сборе | |
| 240-1002115 | 240-1002115 | Горловина с кольцом пружинным и патрубком в сборе | |
| 1 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 2 | ОСТ37.001.115-75 | Шайба 8Т | |
| 3 | 240-1001015-А1 | Опора | |
| 4 | 240-1001025 | Амортизатор | |
| 5 | ГОСТ7795-70 | Болт M12-6gx100.88.35.019 | |
| 6 | 52-2301065 | Шайба | |
| 7 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 8 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 9 | 240-1002069-А | Втулка | |
| 10 | 240-1002044 | Штифт | |
| 11 | 240-1002067-А | Втулка | |
| 12 | 240-1002068-А | Втулка | |
| 13 | 50-1002318-6 | Рым-болт | |
| 14 | 50-1002327-А | Пробка | |
| 15 | 50-1002022 | Кольцо гильзы | |
| 16 | 245-1002021 | Гильза | |
| 17 | ПС7-0 | Кран | |
| 18 | 240-1002320-В | Масломер | |
| 19 | 240-1002323-Б | Трубка | |
| 20 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 21 | А19.01.001 | Пробка | |
| 22 | ГОСТ1882973 | Кольцо 042-048-30-2-1 | |
| 23 | А19.01.003 | Кольцо | |
| 24 | 240-1002088-В | Патрубок | |
| 25 | 240-1002085 | Сетка | |
| 26 | 240-1002082-А1 | Прокладка | |
| 27 | 240-1002328 | Заглушка | |
| 28 | 240-1002015-A2-01 | Блок цилиндров | |
| 29 | 240-1002046 | Штифт | |
| 30 | 240-3802005 | Болт | |
| 31 | Заглушка45-08кпЦ9хр | Заглушка 45-08кпЦ9хр | |
| 32 | ОСТ37.001.115-75 | Шайба 8Т | |
| 33 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 34 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 35 | ОСТ37.001.115-75 | Шайба 8Т | |
| 36 | 240-1002300-01 | Корпус сальника | |
| 37 | 240-1002305 | Манжета 100х125-12 | |
| 38 | 50-1002316-А2 | Прокладка | |
| 39 | 50-1002313-В | Лист | |
| 40 | 50-1005019 | Штифт | |
| 41 | 240-1002314 | Прокладка | |
| 42 | 50-1005152-В | Крышка | |
| 43 | 240-1002044 | Штифт | |
| 44 | 240-1002049 | Прокладка | |
| 45 | 50-1002042-В | Опора картера | |
| 46 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 47 | 50-1005140-В | Крышка | |
| 48 | 50-1005161 | Шайба | |
| 49 | 50-1005159-Б1 | Болт | |
| 50 | 50-1002034 | Штифт | |
| 51 | 50-1005141-Б | Крышка коренного подшипника | |
| 52 | 240-1002033 | Прокладка | |
| 53 | 50-1002326-В | Заглушка | |
| 54 | 240-1002030 | Щит | |
| 55 | 240-1002064-А | Прокладка | |
| 56 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 57 | 50-1002066 | Маслоотражатель | |
| 58 | 240-1002038 | Прокладка | |
| 59 | 240-1002036 | Крышка | |
| 60 | 50-1022067 | Кольцо уплотнительное | |
| 61 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 62 | 240-1002034 | Прокладка | |
| 63 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 64 | 240-1002039 | Болт | |
| 65 | 240-1002065-А | Крышка шестерен | |
| 66 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 67 | 240-1002055 | Манжета 2.1-50х70-4 | |
| 68 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 69 | 50-1021012 | Прокладка | |
| 70 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 | |
| 71 | ОСТ37.001.115-75 | Шайба 8Т | |
| 72 | 240-1002062 | Крышка | |
| 73 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 74 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 75 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 76 | ОСТ37.001.115-75 | Шайба 8Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
