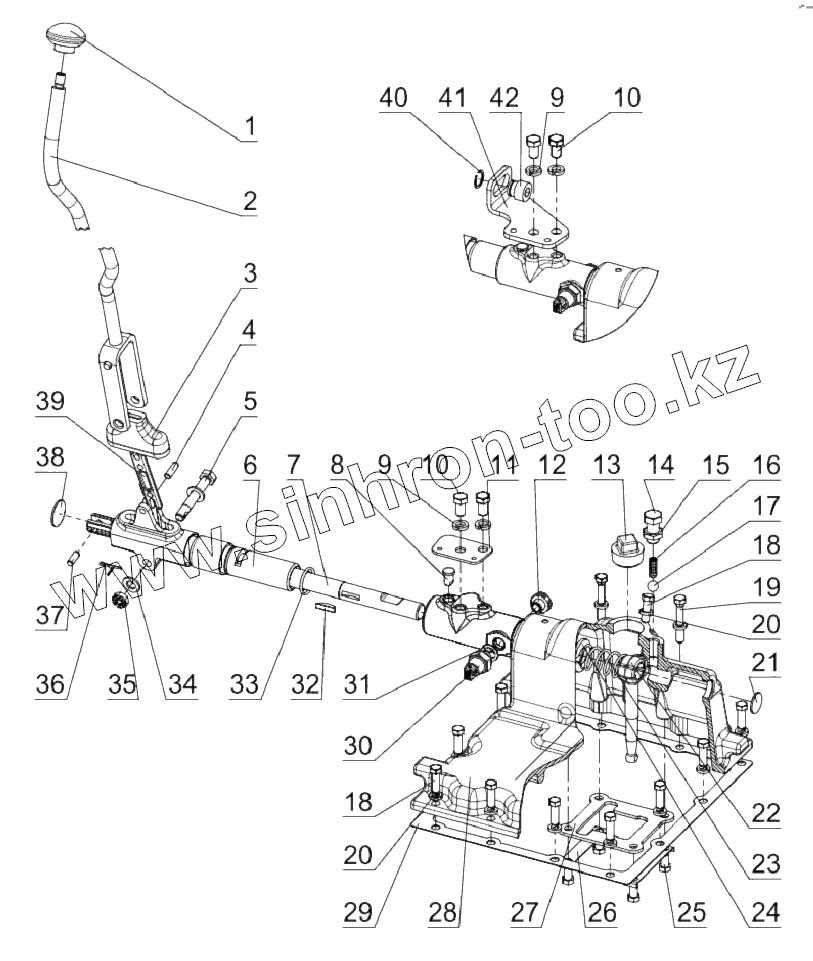

Каталог запасных частей к технике: МТЗ-80.1. Механизм правого однорычажного управления КП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 70-1702125 Рукоятка
2 70-1703225-А Рычаг
2 952-1703225 Рычаг
2 70-1703220-А Рычаг
2 952-1703220 Рычаг
3 70-1703203-А Чехол
4 ШЦК8х25 Штифт
5 50-2403034-01 Болт
6 70-1703200-Б Опора
6 70-1703210-Б Опора
7 70-1703201-Б-01 Вал
8 70-1703205 Стопор
9 12.ОТ Шайба
10 М12-6gх20.88.35.019 Болт ГОСТ 7796-70
11 80-3503048 Кронштейн
12 70-1702053 Пробка
13 ПККГ11/4 Пробка
14 70-1703204 Болт
15 М16-6H.04.019 Гайка
16 50-1702148-А Пружина фиксатора
17 13,8-60 Шарик 13,8 мм
18 М10-6gх30.88.35.019 Болт ГОСТ 7796-70
19 М10-6gх60.88.35.019 Болт
20 10.ОТ Шайба
21 28-10кп.Ц9.хр Заглушка
22 70-1703011 Рычаг
23 70-1703057 Пружина
24 70-1703058 Шайба
25 М10-6gх18.88.35.019 Болт
26 50-1702107-А Пластина стопорная
27 70-1703084 Пластина
27 Р70-1703084 Пластина
28 70-1703025-Б Крышка
28 70-1703010-А1-01 Крышка КП
28 70-1703010-А1-05 Крышка КП
28 70-1703010-А1-04 Крышка КП
28 70-1703010-А1 Крышка
29 50-1702026 Прокладка
30 3710.70 Выключатель блокировки пуска
31 50-1702048 Прокладка
32 СШ-611 Шпонка
33 030-034-25-1-4 Кольцо
34 С12.01.019 Шайба
35 М12-6Н.04.019 Гайка
36 3,2х25.019 Шплинт
37 ШЦК8х20 Штифт
38 35-10кл.Ц9.Хр Заглушка
39 70-1703202-А Поводок
40 С20 Кольцо
41 952-1802030 Кронштейн
41 952-1802031-А Кронштейн
42 952-1802032 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
