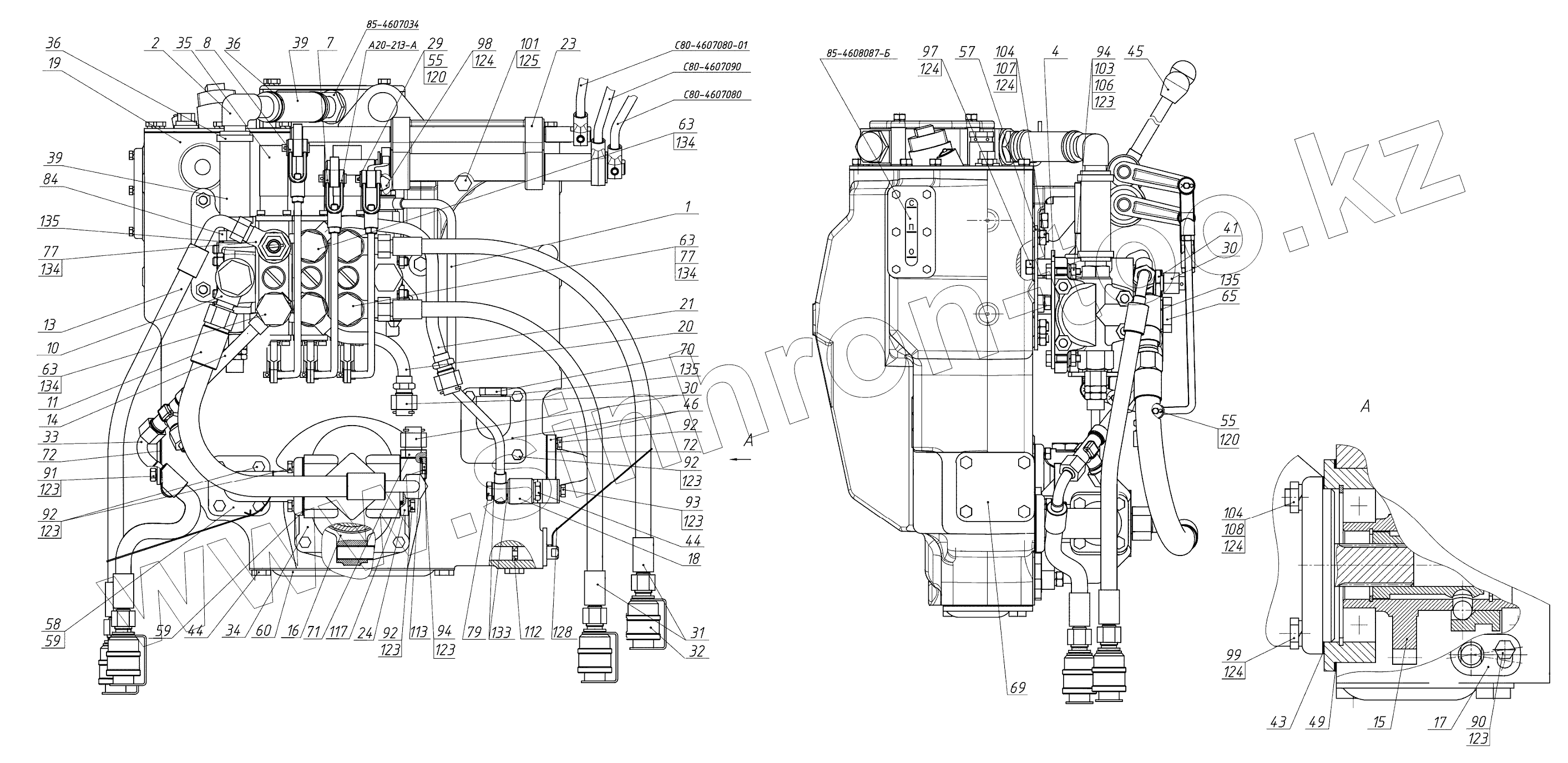

Каталог запасных частей к технике: МТЗ-80.1. Корпус гидросистемы Р85-4600015-01
А20-213-А
85-4607034
С80-4607090
85-4608087-Б
С80-4607080
С80-4607080-01
1
2
4
7
8
10
11
13
14
15
16
17
18
19
20
21
23
24
29
30
30
31
32
32
33
34
34
34
34
34
35
36
36
39
39
41
43
44
44
45
46
49
55
55
57
58
59
59
60
63
63
63
65
69
70
71
72
72
77
77
79
84
90
91
92
92
92
92
93
94
94
97
98
99
101
103
104
104
106
107
108
112
113
117
120
120
123
123
123
123
123
123
123
123
124
124
124
124
124
125
128
133
133
134
134
134
134
134
135
135
135
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р85-4600015-04 | Р85-4600015-04 | Корпус гидросистемы | |
| А20-213-А | А20-213-А | Вилка | |
| 85-4607034 | 85-4607034 | Штуцер | |
| С80-4607090 | С80-4607090 | Рычаг | |
| 85-4608087-Б | 85-4608087-Б | Указатель | |
| С80-4607080 | С80-4607080 | Рычаг | |
| С80-4607080-01 | С80-4607080-01 | Рычаг | |
| Р85-4600015-01 | Р85-4600015-01 | Корпус гидросистемы | |
| 1 | Р85-4607110 | Труба | |
| 2 | Р952-4607420 | Патрубок | |
| 4 | Р1221-4607030 | Кронштейн | |
| 7 | Р1221-4607260-01 | Тяга | |
| 8 | Р1221-4607260 | Тяга | |
| 10 | 952-4607080 | Штуцер | |
| 11 | 4600.149 | Рукав высокого давления | |
| 13 | 4600.124 | Рукав высокого давления | |
| 14 | Р1221-4607130 | Труба | |
| 15 | 80-4604010 | Привод насоса | |
| 16 | 85-4604030 | Вилка | |
| 17 | 85-4604040-Б | Вал | |
| 18 | 85-4607435 | Кронштейн | |
| 19 | 85-4608010 | Корпус гидросистемы | |
| 20 | 85-4607060-Б | Труба | |
| 21 | 85-4607080-Б | Труба | |
| 23 | 80-4607040-04 | Кронштейн | |
| 24 | Д80-4607100 | Патрубок | |
| 29 | А61-030-А1 | Палец | |
| 30 | Н.036.12.010 | Заглушка | |
| 31 | 4600.191 | Рукав высокого давления | |
| 32 | НР10-3МХ0041А0 | Муфта | |
| 32 | М036.50Б.10 | Корпус левый | |
| 33 | 4600.120 | Рукав высокого давления | |
| 34 | НШ32УВ-3 | Насос | |
| 34 | НШ32М-3 | Насос | |
| 34 | НШ32МА-3 | Насос | |
| 34 | НШ32УКФ-3 | Насос шестеренный | |
| 34 | НШ32Д-3 | Насос шестеренный | |
| 35 | РП70-1221С | Распределитель | |
| 35 | РП70-1221.1С | Распределитель | |
| 35 | РП70-890 | Распределитель | |
| 35 | РП70-890.1 | Распределитель | |
| 36 | ХС-31 | Хомут | |
| 39 | Р85-4607063-Б | Шланг | |
| 41 | 952-4607061 | Штуцер | |
| 43 | 36-1022054-А | Прокладка | |
| 44 | 1221-1802091 | Пробка резьбовая | |
| 45 | 70-3401093 | Наконечник | |
| 46 | 85-3407101 | Патрубок | |
| 49 | 70-4604037 | Прокладка | |
| 55 | 70-4607144 | Шайба | |
| 57 | 50-4607032-Б | Кронштейн | |
| 58 | 50-4607096-А | Патрубок | |
| 59 | 50-4607097 | Прокладка | |
| 60 | 50-4607099 | Крышка | |
| 63 | 40-4607032 | Болт | |
| 65 | 40-4607037 | Болт | |
| 69 | 70-4608019 | Крышка | |
| 70 | 85-4608021 | Пробка | |
| 71 | 70-1405089 | Штуцер | |
| 72 | 70-4608033 | Прокладка | |
| 77 | 530-4614029 | Угольник | |
| 79 | Д18-051 | Болт | |
| 84 | 1221-3407110 | Штуцер | |
| 90 | М8-6gх16.88.35.019 | Болт | |
| 91 | М8-6gх20.88.35.019 | Болт | |
| 92 | М8-6gх25.88.35.019 | Болт | |
| 93 | М8-6gх30.88.35.019 | Болт | |
| 94 | М8-6gх35.88.35.019 | Болт | |
| 97 | М10-6gх20.88.35.019 | Болт | |
| 98 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 99 | М10-6gх40.88.35.019 | Болт | |
| 101 | М12-6gх35.88.35.019 | Болт | |
| 103 | М8-6Н.6.019 | Гайка | |
| 104 | М10-6Н.6.019 | Гайка | |
| 106 | С8.01.019 | Шайба | |
| 107 | М103р/6gх20.66.019 | Шпилька | |
| 108 | М103р/6gх35.66.019 | Шпилька | |
| 112 | 013-017-25-1-4 | Кольцо | |
| 113 | 017-022-30-1-4 | Кольцо | |
| 117 | 035-040-30-1-4 | Кольцо | |
| 120 | 3,2х18.019 | Шплинт | |
| 123 | 8Т | Шайба | |
| 124 | 10.ОТ | Шайба | |
| 125 | 12.ОТ | Шайба | |
| 128 | 1,0-О-С | Проволока | |
| 133 | 4600.18 | Шайба РМ14 | |
| 133 | Д18-055-А | Шайба | |
| 134 | 4600.20 | Шайба РМ1/2 | |
| 134 | 40-4607038-А | Шайба | |
| 135 | 4600.21 | Шайба РМ22 | |
| 135 | 40-4607033-А | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
