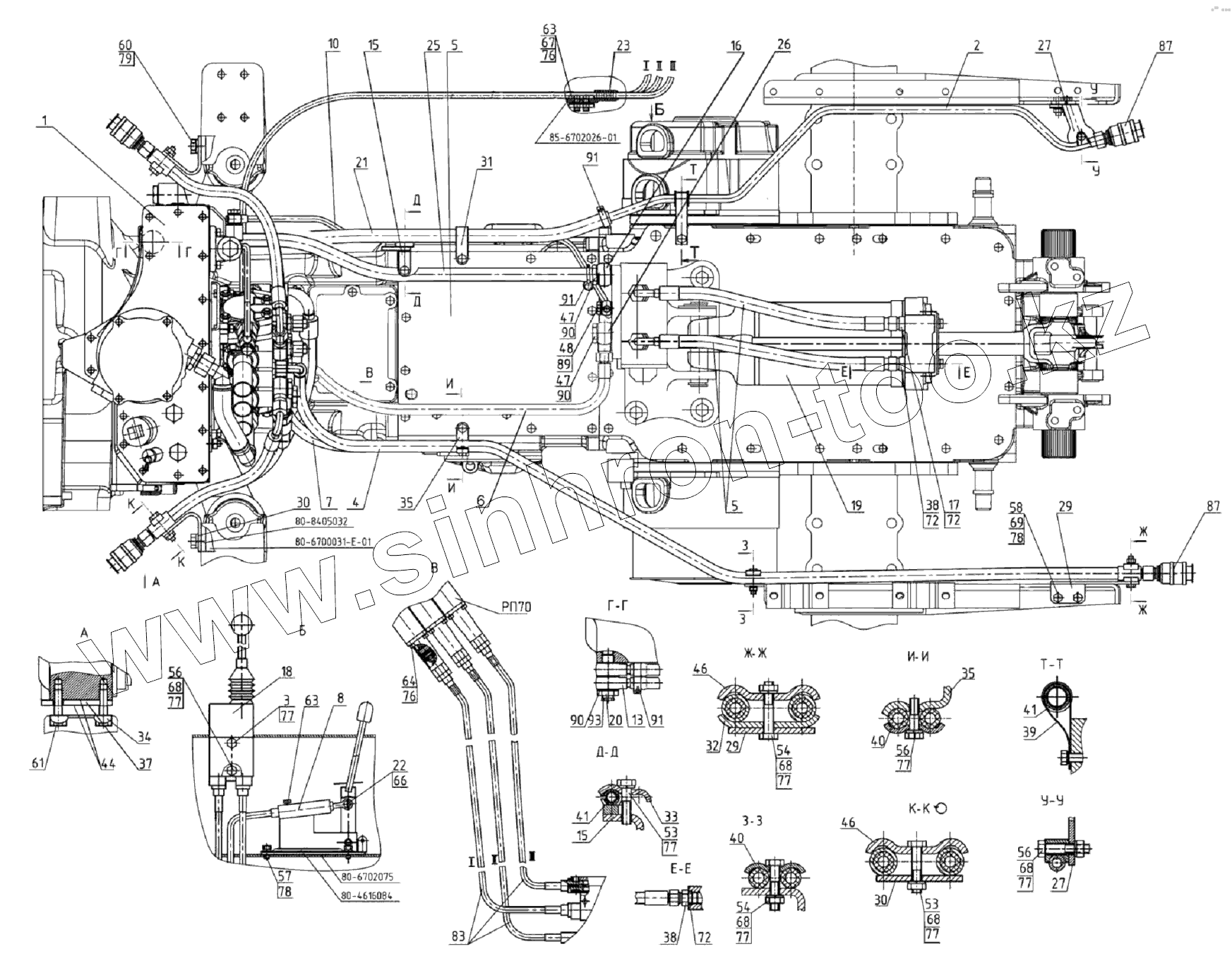

Каталог запасных частей к технике: МТЗ-80.1. Гидросистема Р952-4600010
80-8405032
80-6702075
РП70
80-6700031-Е-01
1
2
3
4
5
5
6
7
8
10
13
15
15
16
17
18
19
19
20
21
22
23
25
26
27
27
29
29
30
30
31
32
33
34
35
35
37
38
38
39
40
40
41
41
41
44
46
46
47
47
48
53
53
54
54
56
56
56
57
58
60
61
63
63
64
66
67
68
68
68
68
69
69
72
72
72
76
76
77
77
77
77
77
77
77
77
78
78
79
83
83
87
87
87
87
87
89
89
90
90
90
90
90
90
91
91
91
91
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р952-4600010 | Р952-4600010 | Гидросистема | |
| 80-8405032 | 80-8405032 | Кронштейн | |
| 80-6702075 | 80-6702075 | Накладка пола левая | |
| РП70 | РП70 | Распределитель | |
| 80-6700031-Е-01 | 80-6700031-Е-01 | Кронштейн | |
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер | |
| М036.50Б.20 | М036.50Б.20 | Корпус | |
| 1 | Р952-4600015 | Корпус гидросистемы | |
| 2 | К1221-4607125 | Труба | |
| 3 | 952-4607011-А | Болт | |
| 4 | 4600.123 | Рукав высокого давления | |
| 5 | 4600.132 | Рукав высокого давления | |
| 6 | 4600.126 | Рукав высокого давления | |
| 7 | 4600.181 | Рукав высокого давления | |
| 8 | С90-4607100 | Управление | |
| 10 | 80-4607200 | Труба | |
| 13 | С80-4607380 | Труба | |
| 15 | 70-4607270-А | Кронштейн | |
| 16 | 1221-3407090 | Маслопровод | |
| 17 | Н.036.65.000-А2-06 | Клапан замедлительный | |
| 18 | ТАИС.303654.001 | Джойстик | |
| 19 | Ц110х200 | Гидроцилиндр | |
| 19 | Ц100х200-3 | Цилиндр | |
| 20 | 80-4607455 | Болт | |
| 21 | К1221-4607011 | Шланг | |
| 22 | С90-4607026 | Винт | |
| 23 | С90-4607107-Б | Пластина | |
| 25 | Д80-4607063 | Шланг | |
| 26 | 530-4614029 | Угольник | |
| 27 | 85-4607431 | Кронштейн | |
| 29 | М80-4607014 | Кронштейн | |
| 30 | М80-4607017 | Кронштейн | |
| 31 | П80-4607013 | Хомут | |
| 32 | 70-4607156 | Планка | |
| 33 | 70-4607161-А | Планка | |
| 34 | 70-4607168 | Пластина | |
| 35 | 70-4607178 | Кронштейн | |
| 37 | 70-4608072 | Пластина | |
| 38 | 70-1405089 | Штуцер | |
| 39 | 70-1405112 | Хомутик | |
| 40 | 70-3407146 | Планка | |
| 41 | 70-3506027 | Втулка | |
| 41 | 70-3506027 | Втулка | |
| 44 | 50-4608049 | Прокладка | |
| 46 | 40-4607029-А | Планка | |
| 47 | 40-4607032 | Болт | |
| 48 | Д18-051 | Болт | |
| 53 | М8-6gх40.88.35.019 | Болт | |
| 54 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 55 | М8-6gх25.88.35.019 | Болт | |
| 56 | М8-6gх35.88.35.019 | Болт | |
| 57 | М10-6gх16.88.35.019 | Болт | |
| 58 | М10-6gх25.88.35.019 | Болт | |
| 60 | М12-6gх30.88.35.019 | Болт | |
| 61 | М14х1,5-6gх45.88.35.019 | Болт | |
| 63 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 | |
| 64 | М6-6gх16.88.35.019 | Болт | |
| 66 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 67 | М6-6Н.6.019 | Гайка | |
| 68 | М8-6Н.6.019 | Гайка | |
| 69 | М10-6Н.6.019 | Гайка | |
| 72 | 017-022-30-1-4 | Кольцо | |
| 76 | 6Т | Шайба | |
| 77 | 8Т | Шайба | |
| 78 | 10.ОТ | Шайба | |
| 79 | 12.ОТ | Шайба | |
| 83 | 100.М435Г2.01534-01 | Трос | |
| 83 | 132-001-01 | Трос | |
| 87 | М036.50Б.10 | Корпус левый | |
| 87 | НР10-3МХ0041А0 | Муфта | |
| 87 | М036.50Б.10 | Корпус левый | |
| 87 | НР10-3МХ0041А0 | Муфта | |
| 89 | Д18-055-А | Шайба | |
| 89 | 4600.18 | Шайба РМ14 | |
| 90 | 4600.20 | Шайба РМ1/2 | |
| 90 | 40-4607038-А | Шайба | |
| 90 | 40-4607038-А | Шайба | |
| 90 | 4600.20 | Шайба РМ1/2 | |
| 91 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 91 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 93 | КГ1/4.А12.019 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
