Каталог запасных частей к технике: МТЗ-2522. Управление переключением передач (2522ДВ/3 022ДВ/2822ДЦ)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

20

20

20

21

22

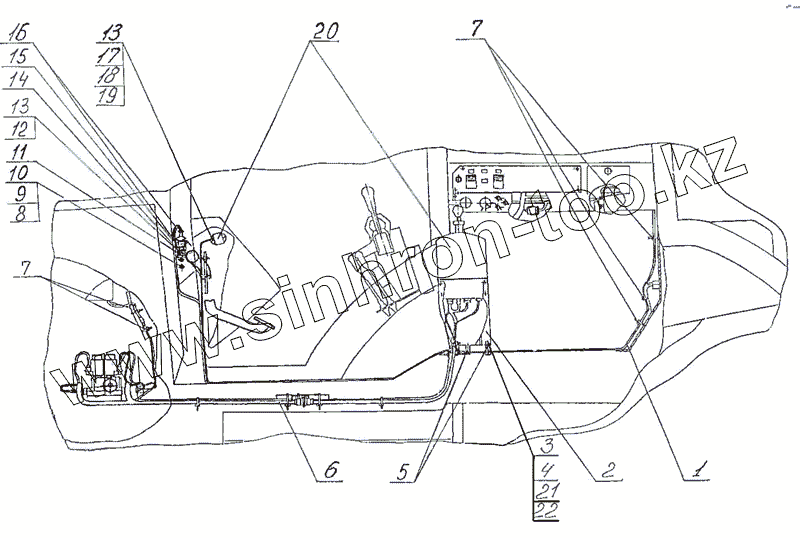

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2522-3724880-Е		Жгут
2	2522-8700715		Кронштейн
3	M10-6gx60.88.35.019		Болт
4	10 ОТ		Шайба
5	2522-8700718		Втулка
6	2522-3724885-Е		Жгут
7	80-3723045		Манжета
8	M8-6gx20.58.019		Болт
9	С8.01.019		Шайба
10	8Т		Шайба
11	2102-8700713		Кронштейн
12	M6-6gx20.88.35.019		Болт
13	М6-6Н.6.019		Гайка
14	С16.01.019		Шайба
15	ВК 12-51		Выключатель
16	80-3723045-01		Манжета
17	B.M6-6gx20.58.019		Винт
18	С6.01.019		Шайба
19	6Т		Шайба
20	ПУ-3М ЦИКС 468313.004		Пульт
20	ЦИКС.468332.006		Блок переключения передач
20	ЦИКС.467845.003		Табло
20	M6-6gx60.46.019		Винт
21	М10-6Н.6.019		Гайка
22	С10.01.019		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
