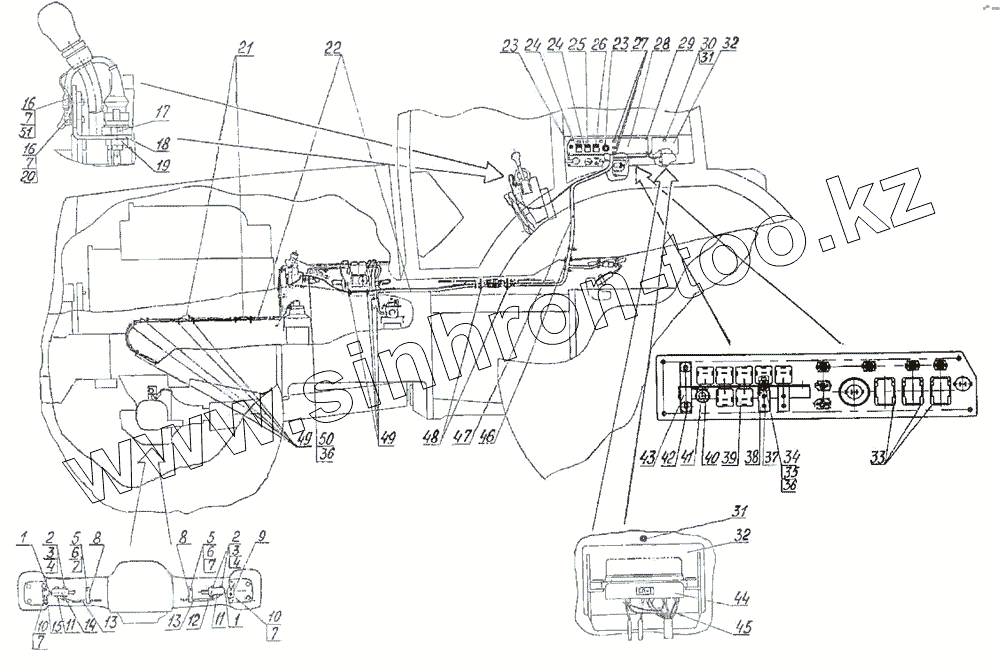

Каталог запасных частей к технике: МТЗ-2522. Управление БД, ПВМ и ПВОМ Г2522ДВ/3022ДВ/2822ЖП
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
10
10
11
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
24
24
25
25
26
26
27
27
28
29
30
31
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | эвит-с3 | Выключатель | |
| 2 | M10-6gx40.88.35.019 | Болт | |
| 3 | М10-6Н.6.019 | Гайка | |
| 4 | 10 ОТ | Шайба | |
| 5 | M8-6gx20.88.35.019 | Болт | |
| 6 | С 8.01.019 | Шайба | |
| 7 | 8Т | Шайба | |
| 8 | 2522-8700032 | Прижим | |
| 9 | 2522-8700131 | Кронштейн | |
| 10 | M8-6gx16.88.35.019 | Болт | |
| 11 | 1321-8700031 | Хомут | |
| 12 | 2522-8700027-01 | Кронштейн | |
| 13 | 2522-8700028 | Труба | |
| 14 | 2522-8700027 | Кронштейн | |
| 15 | 2522-8700026 | Кронштейн | |
| 16 | M8-6gx14.88.35.019 | Болт | |
| 17 | ВК 12-21 | Выключатель | |
| 18 | 2522-8700411 | Кронштейн | |
| 19 | М14х1,5-6Н.04.019 | Гайка | |
| 20 | С 8.01.019 | Шайба | |
| 21 | 502604 | Колодка штыревая | |
| 22 | 2522-3724835-Д | Жгут | |
| 23 | ВК 12-1 | Выключатель | |
| 24 | П150-06.17 | Переключатель | |
| 24 | П150М-06-49 | Переключатель | |
| 24 | П150М-06-14 | Переключатель | |
| 25 | 2202.3803-34 | Лампа контрольная | |
| 25 | 12.3803-31 | Лампа контрольная | |
| 26 | П147-01.17 | Переключатель | |
| 26 | П147М-01.17 | Переключатель | |
| 27 | 2202.3803-20 | Лампа контрольная | |
| 27 | 12.3803-46 | Лампа контрольная | |
| 28 | 2522-8700215 | Панель | |
| 29 | B.M6-6gx20.58.019 | Винт | |
| 30 | 80-3805065 | Винт | |
| 31 | 006-010-25-1-4 | Кольцо | |
| 32 | 822-3801341 | Щиток | |
| 33 | 80-3801021 | Гнездо выключателя | |
| 34 | B.M6-6gx16.58.019 | Винт | |
| 35 | М6-6Н.6.019 | Гайка | |
| 36 | 6Т | Шайба | |
| 37 | 5Т | Шайба | |
| 38 | 1522-8700221 | Кронштейн | |
| 39 | 90.3747 | Реле | |
| 40 | 1321-8700019 | Хомут | |
| 41 | ПР-32-01 | Уплотнитель | |
| 42 | 1522-8700222 | Втулка | |
| 43 | 1522-8700221-А | Кронштейн | |
| 44 | БП-1 | Блок предохранителей | |
| 45 | 80-3724410-06 | Провод | |
| 46 | 70-3723042-02 | Втулка | |
| 47 | 2522-3724825-Е | Жгут | |
| 48 | 80-3723045-01 | Манжета | |
| 49 | 80-3723045 | Манжета | |
| 50 | M6-6gx14.88.35.019 | Болт | |
| 51 | 50-3723021 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
