Каталог запасных частей к технике: МТЗ-1523.4. Установка глушителя

Тип техники

Марка

Модель

Схема

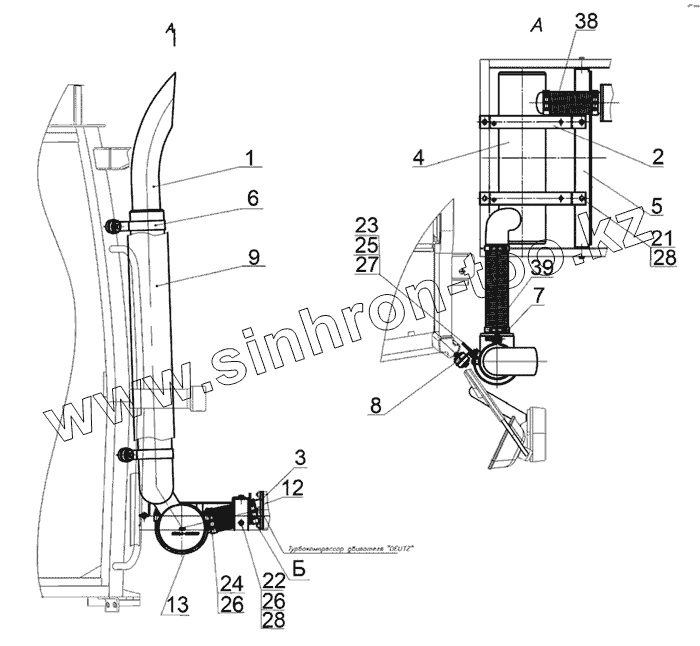

1523.4-1205005

1

2

3

4

5

6

7

8

9

12

13

21

22

23

24

25

26

26

27

28

28

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1523.4-1205005	1523.4-1205005		Установка глушителя
1	1523.4-1205010		Труба выпускная
2	1523.4-1205030		Опора
3	1523.4-1205040		Патрубок
4	1523.4-1205100		Глушитель
5	1221.4-1205070		Поперечина
6	2022-1205040-Б		Хомут
7	2022-1205090		Хомут
8	2022-1205500		Демпфер
9	2022-1205600		Установка ограждения
12	2022Д-1205001		Прокладка
13	952-1205001		Скоба
21	M8-6gx20.88.35.019		Болт
22	M8-6gx65.88.35.019		Болт
23	M10-6x20.88.35.019		Болт
24	M8-6H.6.019		Гайка
25	M10-6H.6.019		Гайка
26	C8.01.08.019		Шайба
27	C10.01.08.019		Шайбы
28	8T		Шайба
38	000.4859.21.000-70-160		Металлорукав
39	000.4859.21.000-70-300		Металлорукав

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
