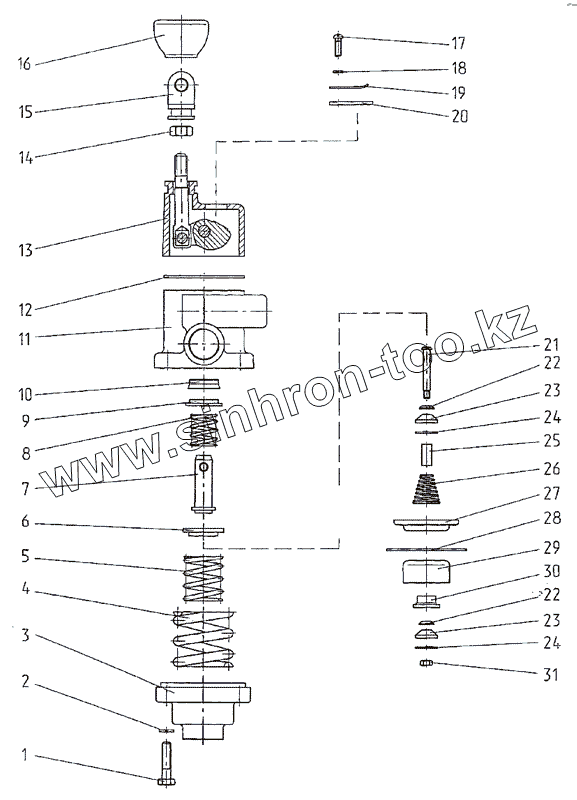

Каталог запасных частей к технике: МТЗ-1222/1523. Кран тормозной

Тип техники

Марка

Модель

Схема

А29.351.4010-02

80-3514010-02

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

22

23

23

24

24

25

26

27

28

28

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
А29.351.4010-02	А29.351.4010-02		Кран тормозной
80-3514010-02	80-3514010-02		Кран тормозной
1	М6х25		Винт
2	6Т		Шайба
3	80-3514083		Крышка
4	80-3514012		Пружина
5	80-3514014		Пружина
6	ШКЯМ188.00.005		Тарелка
7	ШКЯМ188.00.001		Шток
8	ШКЯМ188.00.006		Пружина
9	ШКЯМ188.00.003		Кольцо
10	80-3514062		Манжета
11	80-3514061		Корпус
12	ШКЯМ188.00.002		Прокладка
13	ШКЯМ188.01.000		Крышка с тягой
13	ШКЯМ188.00.000		Крышка с тягой
14	М8		Гайка
15	80-3514017		Ушко
16	ШКЯМ251.00.016		Чехол
17	ВМ4		Винт
18	ШП4		Шайба
19	80-3514018		Прижим
20	80-3514019		Клапан
21	80-3514023		Винт
22	80-3514025		Шайба
23	80-3514028		Клапан
24	80-3514027		Шайба
25	80-3514022		Трубка
26	80-3514024		Пружина
27	80-3514042		Тарелка пружины
28	80-3514020		Диафрагма в сборе
28	80-3514044		Диафрагма
28	80-3514020-02		Диафрагма
29	80-3514041		Стакан
30	80-3514043		Гильза
31	М4		Гайка
