Каталог запасных частей к технике: МТЗ-1221.5. Гидроподъемник

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

4

5

5

5

6

6

7

8

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

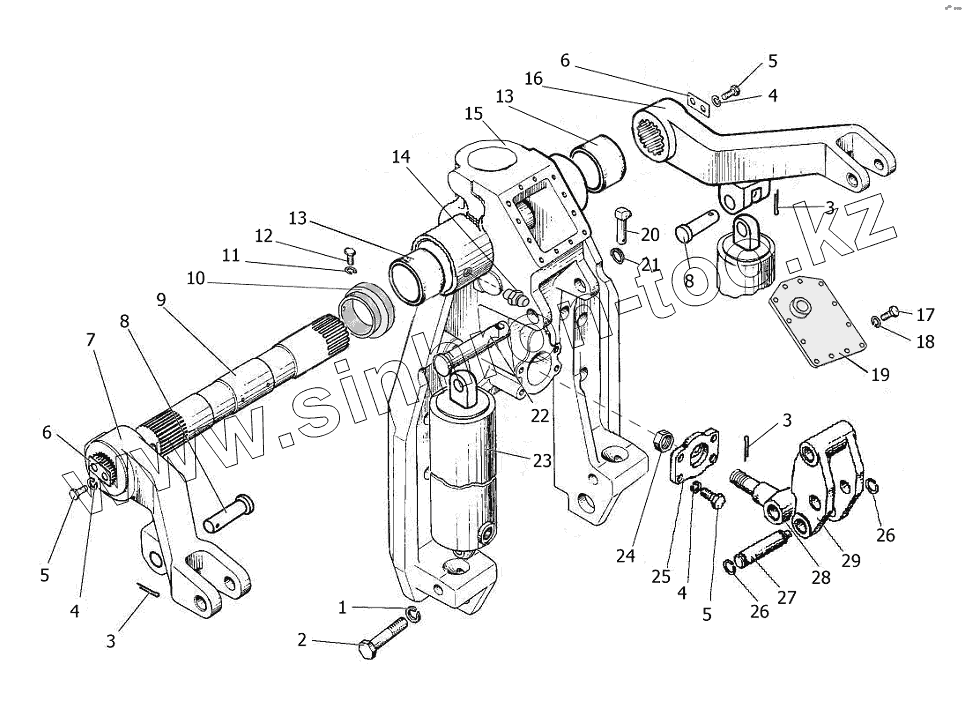

Позиция на иллюстрации	Заводской номер детали		Название детали
Е1221-4635010	Е1221-4635010		Гидроподъемник
1	Шайба16.ОТ		Шайба
2	БолтМ16-6gх75.88.35.019		Болт
3	Шплинт5х36.019		Шплинт
4	Шайба12.ОТ		Шайба
5	БолтМ12-6gх30.88.35.019		Болт
6	40-4605023-A2		Шайба
7	1221-4635013		Рычаг левый
8	1221-4635016		Палец
9	1221-4635014		Вал
10	Е1221-4605341		Эксцентрик
11	Шайба6Т		Шайба
12	БолтМ6-6gх16.88.35.019		Болт
13	70-4605032		Втулка
14	Масленка1.3.Ц9.хр		Масленка1.3.Ц9.хр
15	Е1221-4635011		Корпус
16	1221-4635012		Рычаг правый
17	БолтМ8-6gх20.88.35.019		Болт
18	Шайба8Т		Шайба 8Т
19	Е1221-4635125		Крышка
20	А61.05.005		Чека
21	А61.05.004		Кольцо
22	А61.10.001		Палец
23	820-4625010-Б		Цилиндр
23	820Е-4625010-Б		Цилиндр
23	820Н-4625010-Б		Цилиндр
24	50-3405053		Гайка
25	820-4635043-Б		Крышка
26	2В22.019		Кольцо
27	820-4635018		Палец
28	Е1221-4635021		Шток
29	820-4635019		Серьга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
