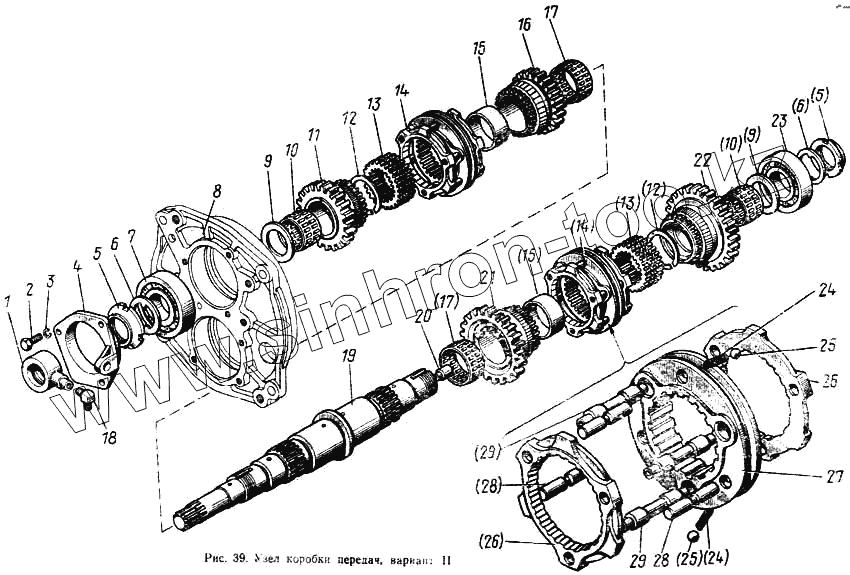

Каталог запасных частей к технике: МТЗ-100. Узел передач коробки передач (вариант 2)

Тип техники

Марка

Модель

Схема

2

3

4

5

5

6

6

7

8

9

9

10

10

11

12

12

13

13

14

14

15

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

28

28

29

29

Позиция на иллюстрации	Заводской номер детали		Название детали
80С-1700010	80С-1700010		Коробка передач в сборе
80-1701190	80-1701190		Вал промежуточный в сборе
80С-1701020	80С-1701020		Узел коробки передач в сборе
82С-1700010	82С-1700010		Коробка передач в сборе
1	80С-1701036		Втулка
2	4М12х30		Болт
3	ШП12		Шайба
4	80С-1701035		Крышка
5	80-1701045		Гайка
6	80-1701056		Шайба
7	409		Подшипник
8	80-1701034		Стакан
9	80-1601082		Шайба
10	664.910Е		Подшипник
11	80С-1701048		Шестерня
12	2В60		Кольцо
13	80С-1701033		Втулка
14	80С-1701060		Синхронизатор в сборе
15	80С-1701038		Кольцо
16	80С-1701042		Шестерня
17	664.913Е		Подшипник
18	86-1802088		Угольник
19	80С-1701032		Вал
20	80-1701053		Дроссель
21	80С-1701052		Шестерня
22	80С-1701054		Шестерня
23	309К		Подшипник
24	80-3405044		Пружина
25	7,938		Шарик
26	80С-1701062		Кольцо
27	80С-1701064		Каретка
28	80С-1701061		Палец
29	80С-1701063		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
