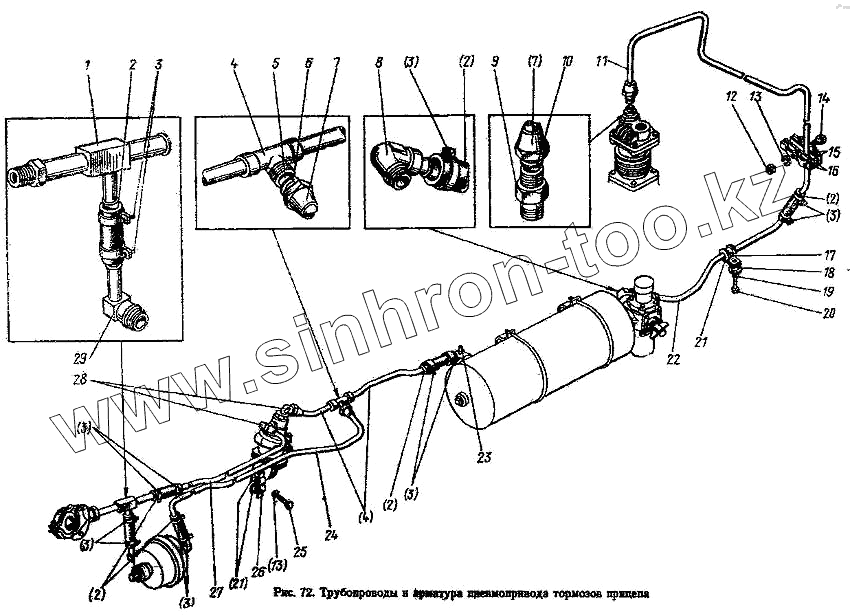

Каталог запасных частей к технике: МТЗ-100. Трубопроводы и арматура пневмопривода тормозов прицепа
1
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-3506470 | 85-3506470 | Трубопровод 70-3506471с муфтой и кольцом в сборе | |
| 85-3506005 | 85-3506005 | Пневмопривод | |
| 85-3506140 | 85-3506140 | Трубопровод 85-3506145 с муфтой и кольцом в сборе | |
| 85-3506120 | 85-3506120 | Трубопровод 85-3506121 и муфта конусная в сборе | |
| 70-3506480 | 70-3506480 | Трубопровод 70-3506481 с кольцом, муфтой и гайкой накидной в сборе | |
| 1 | 70-3521030 | Тройник (для спецкомплектаций) | |
| 2 | 70-1405013 | Шланг | |
| 3 | ХС-21 | Хомут | |
| 4 | 85-3506145 | Трубопровод | |
| 5 | 70-3506028 | Муфта | |
| 6 | 014-017-19-2-4 | Кольцо | |
| 7 | 70-3506023 | Гайка накидная | |
| 8 | 70-3513015 | Угольник | |
| 9 | 70-3506022 | Штуцер | |
| 10 | 70-3506024 | Муфта конусная 14 | |
| 11 | 85-3506121 | Трубопровод | |
| 12 | М8 | Гайка | |
| 13 | ШП8 | Шайба | |
| 14 | 4М8х25 | Болт | |
| 15 | 70-3506011 | Планка | |
| 16 | 70-4607158-02 | Прокладка | |
| 17 | 70-1115012-03 | Хомутик | |
| 18 | ШЧ10 | Шайба | |
| 19 | ШП10 | Шайба | |
| 20 | 4М10х20 | Болт | |
| 21 | 70-3506027 | Втулка | |
| 22 | 85-3506131 | Трубопровод | |
| 23 | 70-3513015-01 | Угольник | |
| 24 | 70-3506481 | Трубопровод (для спецкомплектаций) | |
| 25 | 4М8х35 | Болт | |
| 26 | 70-3407146 | Планка | |
| 27 | 70-3506471 | Трубопровод | |
| 28 | 70-3506033 | Угольник | |
| 29 | 70-3506095 | Угольник (для спецкомплектаций) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
