Каталог запасных частей к технике: МТЗ-100. Привод насосов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

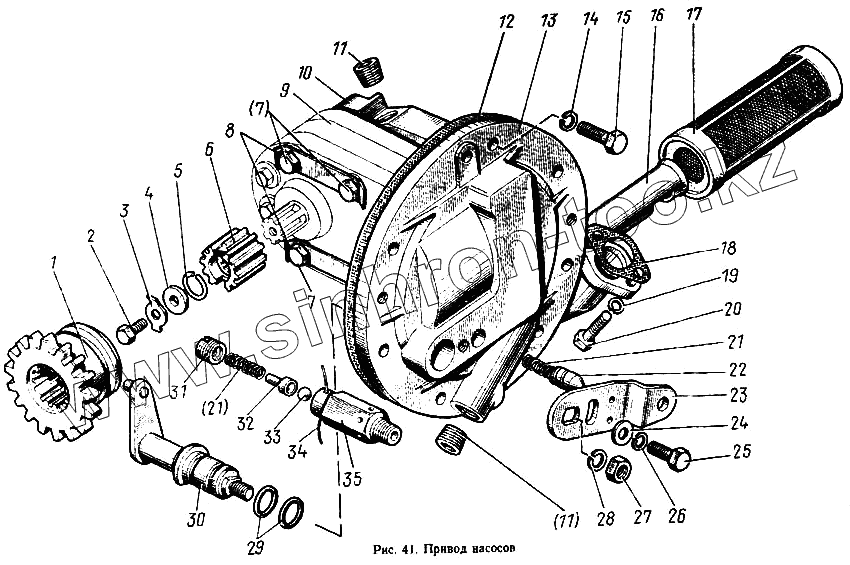

Позиция на иллюстрации	Заводской номер детали		Название детали
80-1704010	80-1704010		Привод насосов в сборе
80-1704040	80-1704040		Клапан в сборе
1	80-1704094		Шестерня
2	М8х20		Болт
3	80-1704034		Шайба
4	80-1704073		Шайба
5	80-1704072		Кольцо
6	80-1704014		Втулка
7	М12х75		Болт
8	80-1704092		Пластина
9	НМШ25-00-00		Насос шестеренный
10	80-1704093		Прокладка
11	1-МК-16		Пробка
12	80-1704016		Прокладка
13	80-1704015		Корпус
14	ШП10		Шайба
15	М10х30		Болт
16	80-1704030		Маслопровод
17	80-1704050		Фильтр
18	80-1704033		Прокладка
19	ШП8		Шайба
20	М8х30		Болт
21	50-1702148-А		Пружина фиксатора
22	80-1704037		Фиксатор
23	80-1704018		Пластина
24	ШЧ10		Шайба
25	М10х20		Болт
26	ШП10		Шайба
27	М12х1,25		Гайка
28	ШП12		Шайба
29	020-025-30-1-6		Кольцо
30	80-1704020		Валик
31	80-1704038		Пробка
32	80-1704039		Направляющая
33	9,992		Шарик
34	0,1х60		Проволока
35	80-1704041		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
