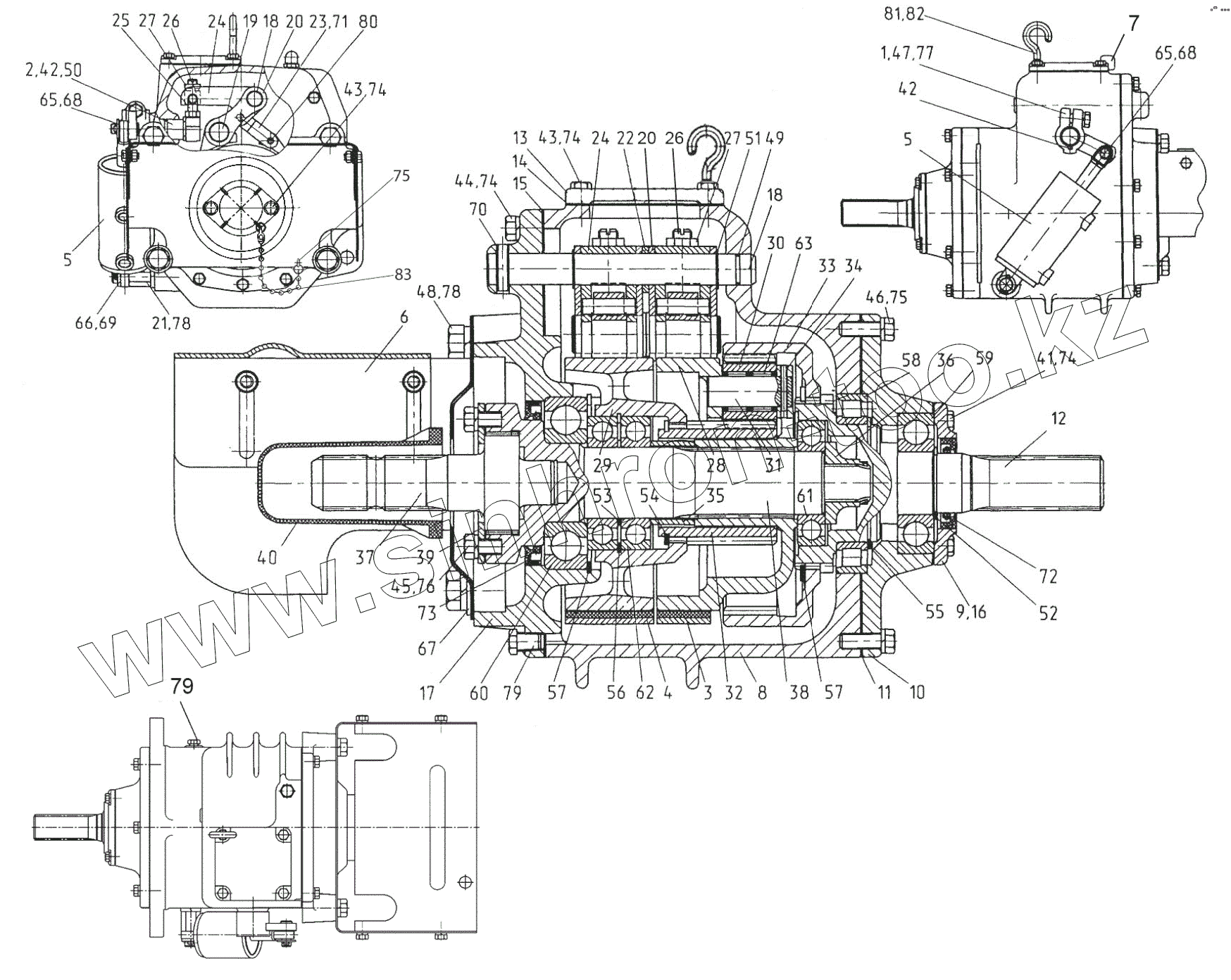

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Передний ВОМ. Редуктор
2522-4209015-А
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
65
65
66
67
68
68
69
70
71
72
73
74
74
74
74
75
75
76
77
78
78
79
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-4209015-А | 2522-4209015-А | Редуктор | |
| 1 | 2522-4209105-А | Рычаг | |
| 2 | 1522-4209040 | Рычаг | |
| 3 | 85-4202100 | Лента с накладкой 85-4202056 | |
| 4 | 85-4202100-01 | Лента с накладкой 85-4202057 | |
| 5 | 80-4216100 | Цилиндр | |
| 6 | 2022-4209200 | Ограждение | |
| 7 | СВ-00.00.00 | Сапун | |
| 7 | MINTOR TSS0G-1/8" | Сапун | |
| 8 | 2522-4209101 | Корпус | |
| 9 | 2522-4209102 | Прокладка | |
| 10 | 2522-4209103 | Крышка | |
| 11 | 2522-4209104 | Прокладка | |
| 12 | 2522-4209106 | Вал | |
| 13 | 2522-4209107 | Крышка | |
| 14 | 2522-4209108 | Прокладка | |
| 15 | 2522-4209109 | Прокладка | |
| 16 | 2522-4209116 | Крышка | |
| 17 | 2522-4209146 | Крышка | |
| 18 | 2522-4209147 | Ось | |
| 19 | 2522-4209148 | Палец | |
| 20 | 2522-4209149 | Стяжка | |
| 21 | 1521-4209037 | Болт | |
| 22 | 1521-4209076 | Втулка | |
| 23 | 1521-4209078 | Стяжка | |
| 24 | 1521-4209081 | Рычаг | |
| 25 | 1522-4209082 | Палец | |
| 26 | 1522-4209083 | Винт | |
| 27 | 1522-4209084 | Гайка | |
| 28 | 1025-4202065 | Водило | |
| 29 | 85-4202033 | Барабан | |
| 30 | 70-4202024 | Сателлит | |
| 31 | 70-4202026 | Ось | |
| 32 | 70-4202032 | Шестерня солнечная | |
| 33 | 70-4202043 | Шестерня коронная | |
| 34 | 70-4202431 | Штифт | |
| 35 | 70-4202077 | Втулка | |
| 36 | 70-4202083-А | Гайка | |
| 37 | 80-4202019-Б-02 | Хвостовик | |
| 38 | 80-4202017-Б | Вал | |
| 39 | 80-4202081-А | Пластина | |
| 40 | 80-4202101 | Колпак | |
| 41 | 220-1601126 | Болт | |
| 42 | СШ-611 | Шпонка | |
| 43 | Болт M8-6gx16.88.35.019 | Болт | |
| 44 | Болт M8-6gx30.88.35.019 | Болт | |
| 45 | Болт M10-6gx18.88.35.019 | Болт | |
| 46 | Болт M10-6gx25.88.35.019 | Болт | |
| 47 | Болт M12-6gx35.88.35.019 | Болт M12-6gx35.88.35.019 | |
| 48 | Болт M16-6gx32.88.35.019 | Болт | |
| 49 | Кольцо 017-020-19-2-4 | Кольцо | |
| 50 | Кольцо 021-025-25-1-4 | Кольцо 021-025-25-1-4 | |
| 51 | Кольцо 2С 20 | Кольцо | |
| 52 | Кольцо С 38 | Кольцо | |
| 53 | Кольцо 2С 50 | Кольцо | |
| 54 | Кольцо 2С 68 | Кольцо | |
| 55 | Кольцо 2С 75 | Кольцо | |
| 56 | Кольцо 2С 85 | Кольцо | |
| 57 | Кольцо 2С 110 | Кольцо | |
| 58 | 6-12115ЕМ УШ1 | Подшипник | |
| 59 | 180308А L20 | Подшипник | |
| 60 | 60310А | Подшипник | |
| 61 | 208А | Подшипник | |
| 62 | 209А | Подшипник | |
| 63 | Подшипник БКР К20х26х17 | Подшипник | |
| 65 | Шайба С12.01.019 | Шайба | |
| 66 | Шайба С16.01.019 | Шайба С.16.01.019 | |
| 67 | Шайба С16.01.019 | Шайба С.16.01.019 | |
| 68 | Шплинт 3,2х18.019 | Шплинт | |
| 69 | Шплинт 4х36.019 | Шплинт | |
| 70 | Штифт А8х30.65Г | Штифт | |
| 71 | Штифт 2.10х35 | Штифт | |
| 72 | Манжета 2.2-38х58-1 | Манжета | |
| 73 | Манжета 2.2-80х105-1 | Манжета | |
| 74 | Шайба 8Т | Шайба 8Т | |
| 75 | Шплинт 2.5х16.019 | Шплинт | |
| 76 | Шайба 10 | Шайба 10 | |
| 77 | Шайба 12 | Шайба | |
| 78 | Шайба 16 | Шайба | |
| 79 | Пробка | Пробка | |
| 80 | Штифт ШЦК 8х36 | Штифт | |
| 81 | 3522-4209301 | Крюк | |
| 82 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 83 | 70-4235035 | Цепочка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
