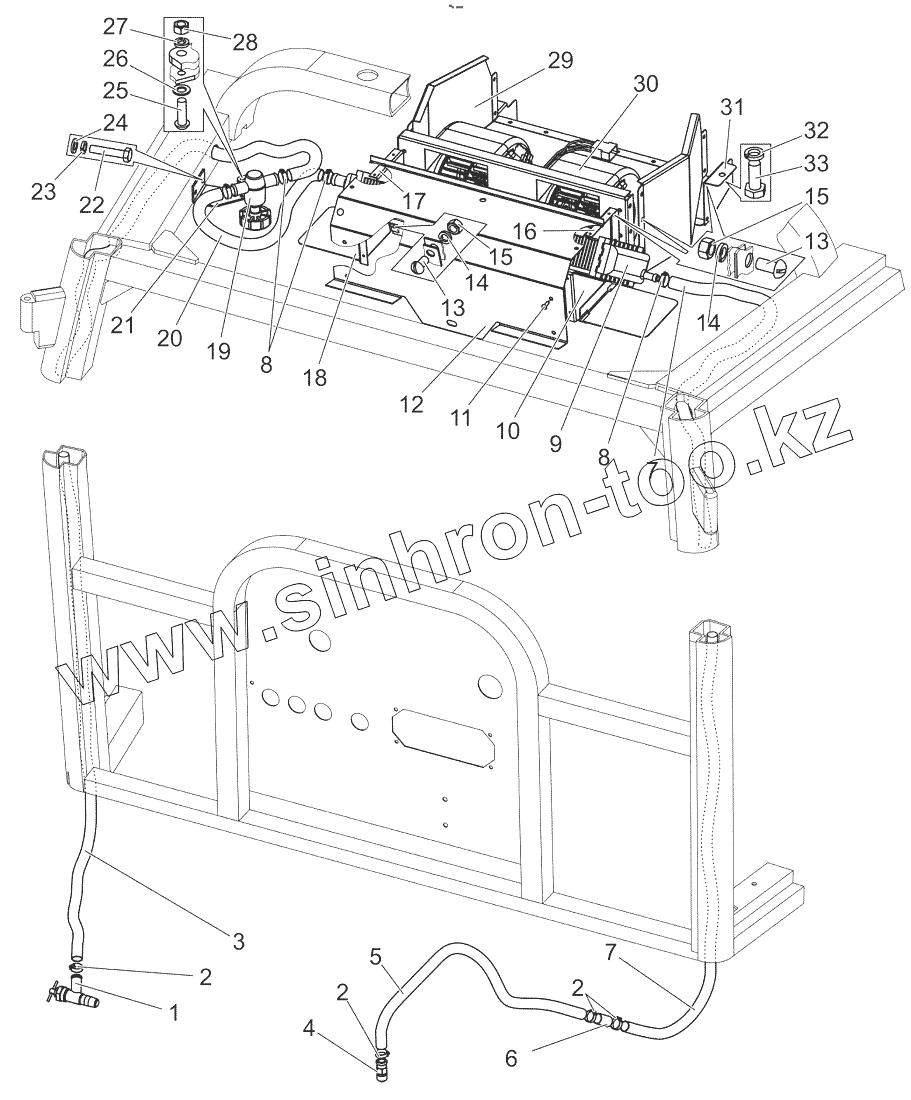

Каталог запасных частей к технике: МТЗ БЕЛАРУС 2103. Система отопления и вентиляции. Отопитель-вентилятор
1522-8101100
1522-8101010-Б
1522-8101060
Хомут 20-32/971
Хомут 20-32/971
Хомут 16-25/9-C6W
Хомут 16-25/9-C6W
Хомут 16-25/9-C6W
1
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-8101100 | 1522-8101100 | Отопитель - вентилятор | |
| 1522-8101010-Б | 1522-8101010-Б | Система отопления и вентиляции | |
| 1522-8101060 | 1522-8101060 | Радиатор | |
| Хомут 20-32/971 | Хомут 20-32/971 | Хомут | |
| Хомут 16-25/9-C6W | Хомут 16-25/9-C6W | Хомут | |
| 1 | ВС11-0 | Кран | |
| 2 | Хомут 16-27/971 | Хомут | |
| 3 | 3022-8101011-02 | Шланг | |
| 4 | 80-8100023 | Штуцер | |
| 5 | 1523-8101081 | Шланг | |
| 6 | 70-6702306 | Втулка | |
| 7 | 1522-8101012 | Шланг | |
| 8 | Хомут 20-32/9-C6W | Хомут | |
| 9 | 90-8101060 | Радиатор отопителя | |
| 10 | 1522-8101210 | Стенка | |
| 11 | Шуруп 2-4х16.019 | Шуруп | |
| 12 | 1522-8101104-01 | Крышка | |
| 13 | Винт В.М5-6gх10.58.019 | Винт | |
| 14 | 4598166044 | Шайба 5Т | |
| 15 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | |
| 16 | 1522-8101101-01 | Косынка | |
| 17 | 1522-8101101 | Косынка | |
| 18 | 1522-8101170 | Стенка | |
| 19 | ПО 11 | Кран | |
| 20 | 1522-8101012-06 | Шланг | |
| 21 | 1522-8101034 | Кронштейн | |
| 22 | Болт М6-6gх25.88.35.019 | Болт | |
| 23 | 4598166045 | Шайба 6Т | |
| 24 | Шайба С.6.01.019 | Шайба | |
| 25 | Винт В.М5-6gх16.58.019 | Винт | |
| 26 | Шайба С.5.01.019 | Шайба | |
| 27 | 4598166044 | Шайба 5Т | |
| 28 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | |
| 29 | 1522-8101130 | Короб | |
| 30 | ЭВИ12-1 О2 | Вентилятор | |
| 31 | 1522-8101103 | Обечайка | |
| 32 | 4598166046 | Шайба 8Т | |
| 33 | Болт М8-6gх25.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
