Каталог запасных частей к технике: МТЗ 92П. Корпус гидросистемы Р85-4600015-04. Гидроагрегаты и арматура
85-4607017
2
4
7
8
9
10
11
13
15
16
17
19
20
21
23
23
24
29
30
30
30
31
31
32
34
34
34
34
34
35
36
36
36
39
39
41
41
43
44
45
46
49
50
51
55
55
57
58
59
59
60
63
63
65
69
70
72
72
73
77
77
77
90
91
92
92
92
93
97
98
99
101
103
104
104
106
107
108
112
113
115
117
120
120
123
123
123
123
123
124
124
124
124
124
125
128
128
134
134
134
134
134
135
135
135

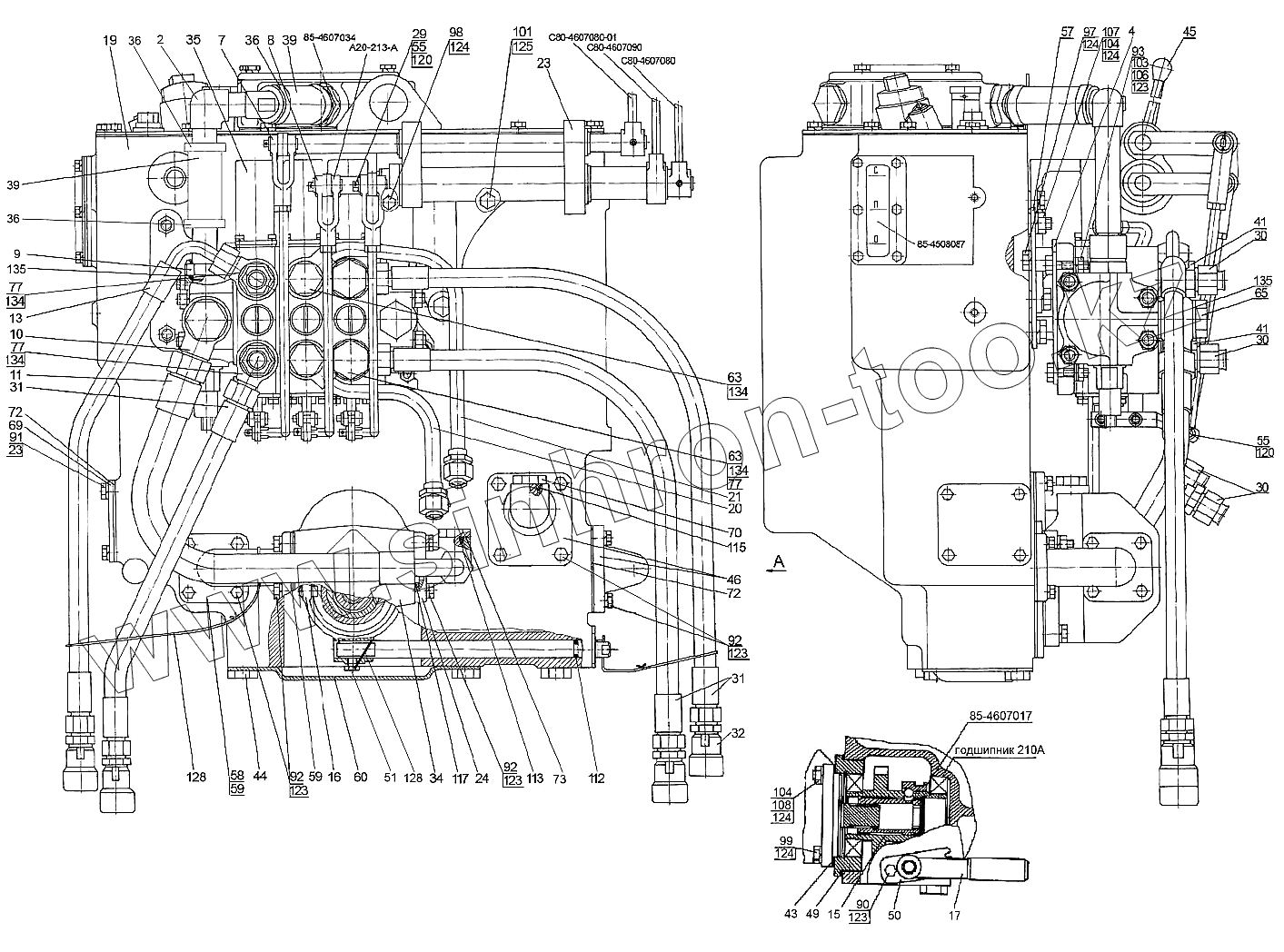

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р85-4600015-04 | Р85-4600015-04 | Корпус гидросистемы | |
| 85-4607017 | 85-4607017 | Кронштейн | |
| НР10-3МХ0041А0 | НР10-3МХ0041А0 | Муфта | |
| 2 | Р85-4607420 | Угольник | |
| 4 | Р1221-4607030 | Кронштейн | |
| 7 | Р1221-4607260-01 | Тяга | |
| 8 | Р1221-4607260 | Тяга | |
| 9 | 1221-3407110 | Штуцер | |
| 10 | 952-4607080 | Штуцер | |
| 11 | 952-4607140-09 | Рукав высокого давления | |
| 13 | 680-4607140-04 | Рукав высокого давления | |
| 15 | 80-4604010 | Привод насоса | |
| 16 | 85-4604030 | Вилка | |
| 17 | 85-4604040 | Рукоятка | |
| 19 | 85-4608010 | Корпус гидросистемы | |
| 20 | 85-4607060-Б | Труба | |
| 21 | 85-4607080-Б | Труба | |
| 23 | 80-4607040-04 | Кронштейн | |
| 24 | Д80-4607100 | Патрубок | |
| 29 | А61-030-А1 | Палец | |
| 30 | Н.036.12.010 | Заглушка | |
| 31 | ПН.036.83.040 | Рукав высокого давления | |
| 32 | М036.50Б.10 | Корпус левый | |
| 34 | НШ32УВ-3 | Насос | |
| 34 | НШ32Д-3 | Насос шестеренный | |
| 34 | НШ32М-3 | Насос | |
| 34 | НШ32УКФ-3 | Насос шестеренный | |
| 34 | НШ32УМЖ-3 | Насос шестеренный | |
| 35 | РП70-890 | Распределитель | |
| 36 | ХС-31 | Хомут | |
| 39 | Р85-4607063-В | Шланг Рукав | |
| 41 | 952-4607061 | Штуцер | |
| 43 | 36-1022054-А | Прокладка | |
| 44 | 1221-1802091 | Пробка резьбовая | |
| 45 | 70-3401093 | Наконечник | |
| 46 | 85-3407101 | Патрубок | |
| 49 | 70-4604037 | Прокладка | |
| 50 | 50-4604044 | Пластина | |
| 51 | 50-4604046 | Болт вилки | |
| 55 | 70-4607144 | Шайба | |
| 57 | 50-4607032-Б | Кронштейн | |
| 58 | 50-4607096-А | Патрубок | |
| 59 | 50-4607097 | Прокладка | |
| 60 | 50-4607099 | Крышка | |
| 63 | 40-4607032 | Болт | |
| 65 | 40-4607037 | Болт | |
| 69 | 70-4608019 | Крышка | |
| 70 | 85-4608021 | Пробка | |
| 72 | 70-4608033 | Прокладка | |
| 73 | 50-4608027-В | Пробка | |
| 77 | 530-4614029 | Угольник | |
| 90 | М8-6gх16.88.35.019 | Болт | |
| 91 | М8-6gх20.88.35.019 | Болт | |
| 92 | М8-6gх25.88.35.019 | Болт | |
| 93 | М8-6gх30.88.35.019 | Болт | |
| 97 | М10-6gх20.88.35.019 | Болт | |
| 98 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 99 | М10-6gх40.88.35.019 | Болт | |
| 101 | М12-6gх35.88.35.019 | Болт | |
| 103 | М8-6Н.6.019 | Гайка | |
| 104 | М10-6Н.6.019 | Гайка | |
| 106 | С8.01.019 | Шайба | |
| 107 | М103р/6gх20.66.019 | Шпилька | |
| 108 | М103р/6gх35.66.019 | Шпилька | |
| 112 | 013-017-25-1-4 | Кольцо | |
| 113 | 017-022-30-1-4 | Кольцо | |
| 114 | 021-024-19-2-2 | Кольцо | |
| 115 | 021-025-25-1-4 | Кольцо | |
| 117 | 035-040-30-1-4 | Кольцо | |
| 120 | 3,2х18.019 | Шплинт | |
| 123 | Шайба8Т | Шайба 8Т | |
| 124 | Шайба10.ОТ | Шайба | |
| 125 | Шайба12.ОТ | Шайба | |
| 128 | 1,0-О-С | Проволока | |
| 134 | РМ1/2 | Шайба | |
| 134 | 40-4607038-А | Шайба | |
| 135 | РМ24 | Шайба | |
| 135 | 40-4607033-А | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
