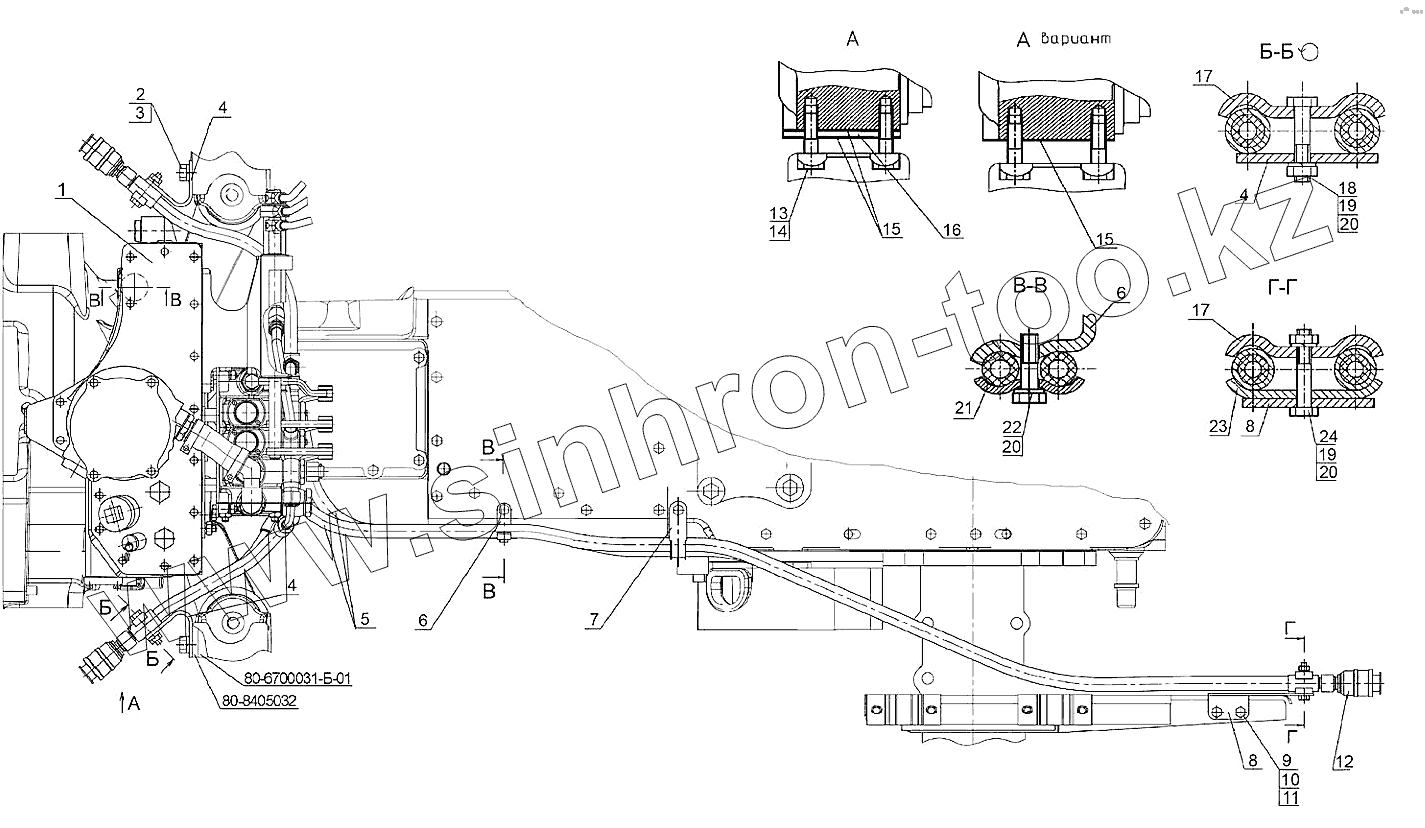

Каталог запасных частей к технике: МТЗ 92П. Гидросистема Р90-4600010-02. Гидроагрегаты и арматура
80-8405032
80-6700031-Б-01
1
2
3
4
4
4
5
6
6
7
8
8
9
10
11
12
12
13
14
15
15
16
17
17
18
19
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р90-4600010-02 | Р90-4600010-02 | Гидросистема | |
| 80-8405032 | 80-8405032 | Кронштейн | |
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер | |
| М036.50Б.20 | М036.50Б.20 | Корпус | |
| 80-6700031-Б-01 | 80-6700031-Б-01 | Кронштейн правый | |
| 1 | Р85-4600015-04 | Корпус гидросистемы | |
| 2 | М12-6gх30.88.35.019 | Болт | |
| 3 | Шайба12.ОТ | Шайба | |
| 4 | М80-4607017 | Кронштейн | |
| 5 | 680-4607140-03 | Рукав высокого давления | |
| 6 | 70-4607178 | Кронштейн | |
| 7 | П80-4607013-01 | Хомут | |
| 8 | М80-4607014 | Кронштейн | |
| 9 | М10-6gх25.88.35.019 | Болт | |
| 10 | М10-6Н.6.019 | Гайка | |
| 11 | Шайба10.ОТ | Шайба | |
| 12 | НР10-3МХ0041А0 | Муфта | |
| 12 | М036.50Б.10 | Корпус левый | |
| 13 | 70-4607168 | Пластина | |
| 14 | М14х1,5-6gх45.88.35.019 | Болт | |
| 15 | 50-4608049 | Прокладка | |
| 16 | 70-4608072 | Пластина | |
| 17 | 40-4607029-А | Планка | |
| 18 | М8-6gх40.88.35.019 | Болт | |
| 19 | М8-6Н.6.019 | Гайка | |
| 20 | Шайба8Т | Шайба 8Т | |
| 21 | 70-3407146 | Планка | |
| 22 | М8-6gх35.88.35.019 | Болт | |
| 23 | 70-4607156 | Планка | |
| 24 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
