Каталог запасных частей к технике: КЗК Енисей КЗС-950. Пальчиковый механизм шнека жатки

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

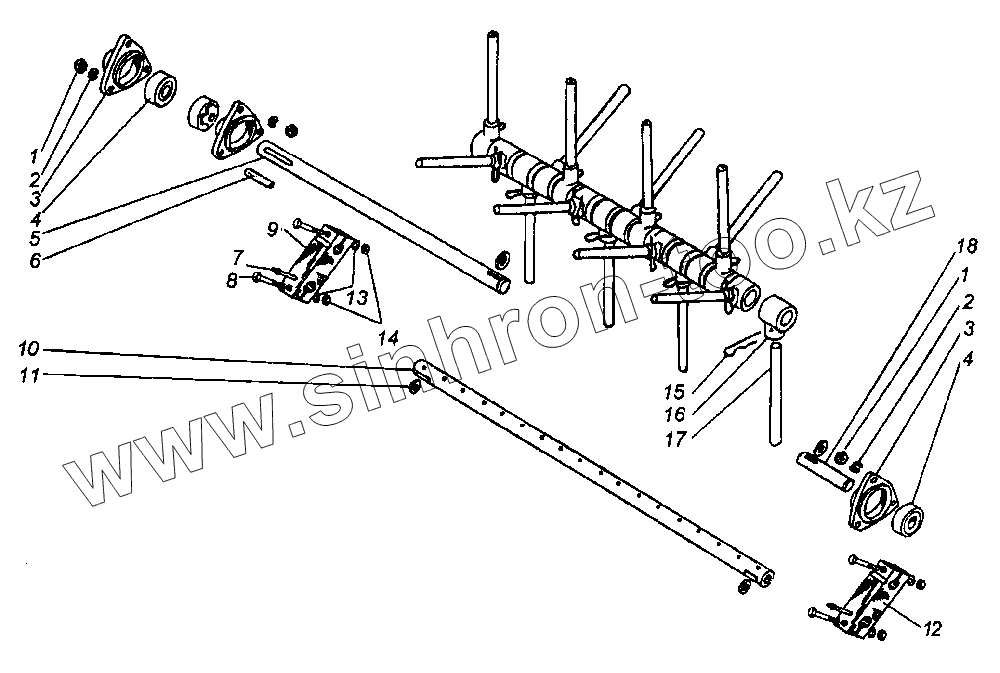

Позиция на иллюстрации	Заводской номер детали		Название детали
1	М8-5915		Гайка
2	8.65Г-6402		Шайба
3	Н.027.103		Корпус подшипника
4	1680205С17		Шарикоподшипник
5	55-61863		Ось шнека правая
6	8х7х63-23360		Шпонка
7	13.УХЛ1		Масленка
8	М12х75-7795		Болт
9	ЖКН 5-5-2-4-01		Подвеска с трубкой
10	54-1-2-2-6-1А		Труба с заглушками
11	60144		Шпонка
12	ЖКН 6-1-91		Подвеска
13	12.65Г.019		Шайба
14	М12-7Н.6.019		Гайка
15	54-61967		Шплинт
16	54-10198		Втулка пальца
17	54-61968		Палец
18	ЖКН 6-2-27-01		Ось
19	М8х16-7796		Болт
20	ЖКН 4401		Крышка
21	ЖКН 5-2-36-1		Шнек

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
