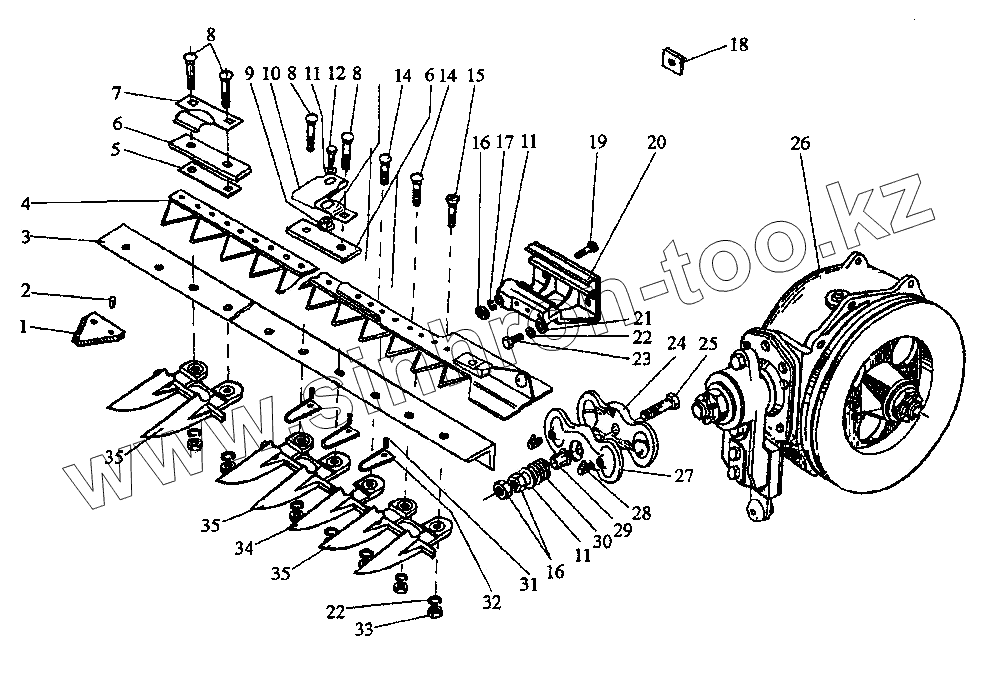

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Аппарат режущий
1
2
3
4
5
6
6
7
8
8
8
9
10
11
11
11
12
13
14
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5х24.0 1.10КП | 5х24.0 1.10КП | Заклепка | |
| 1 | Н 006.02 | Сегмент | |
| 2 | 5х18.01.10 КП | Заклепка | |
| 3 | Р 232.00.001 | Уголок пальцевого бруса | |
| 4 | ЖКН 5-2-90-1 | Нож | |
| 5 | Р 230.00.002 | Прокладка | |
| 6 | Р 230.00.005 | Пластина трения | |
| 7 | Р 230.00.003 | Прижим | |
| 8 | М 12х45.48.016 | Болт | |
| 9 | ЖН 6-1-12 | Гайка | |
| 10 | ЖН-4379 | Прижим | |
| 11 | С 10.01.019 | Шайба | |
| 12 | М10-6gх25.66.019 | Болт | |
| 13 | ЖН-4378 | Пластина | |
| 14 | М 12х35.48.016 | Болт | |
| 15 | КДМ 6219-03 | Винт | |
| 16 | М10-6Н.6.016 | Гайка | |
| 17 | 10.65Г.019 | Шайба | |
| 18 | ЖКН 4560 | Шайба | |
| 19 | М 10х40.48.016 | Болт | |
| 20 | ЖКН 5-2-140 | Направляющая в сборе | |
| 21 | С 12.01.019 | Шайба | |
| 22 | 12.65Г.019 | Шайба | |
| 23 | М12-6gх40.88.016 | Болт | |
| 24 | Н 069.01.008 | Щека | |
| 25 | М 10х75.48.016 | Болт | |
| 26 | 3518050-121450 | Механизм качающейся шайбы | |
| 27 | Н.069.01.008-01 | Щека | |
| 28 | 2.3Ц6хр | Масленка | |
| 29 | [Втулка] | Втулка | |
| 30 | 60155А | Пружина | |
| 31 | 6х30.01.10КП.Цбхр | Заклепка | |
| 32 | Н.066.56 | Пластина противорежущая | |
| 33 | М 12-6Н.6.016 | Гайка | |
| 34 | Р.230.20.000ЛЧ | Палец | |
| 35 | Р.230.30.000 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
