Каталог запасных частей к технике: КЗК Енисей-324. Валец гладкий
1
2
3
3
4
4
4
4
5
6
6
7
8

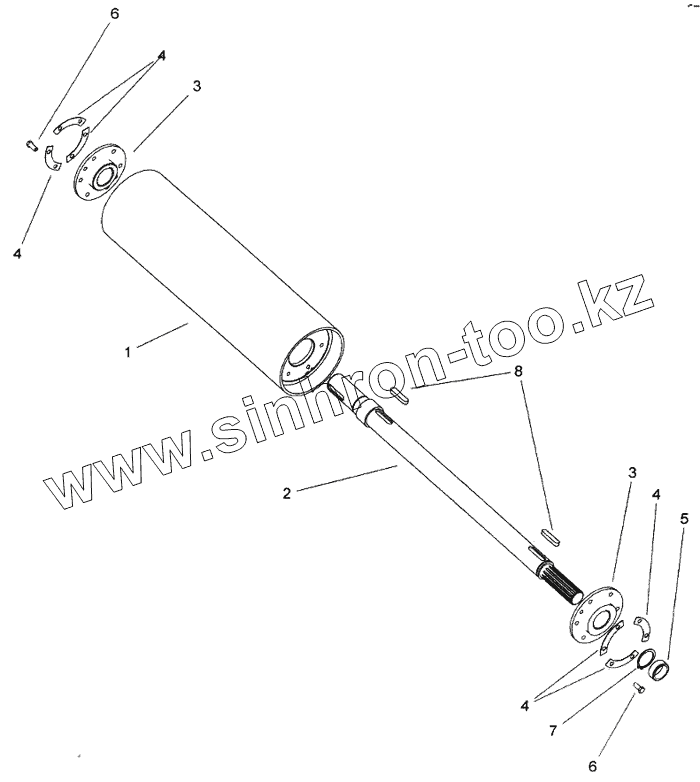

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 334.06.30.10.000 | Обечайка | |
| 2 | 334.06.30.00.602А | Вал | |
| 3 | 334.06.30.00.603А | Втулка | |
| 4 | 334.06.30.00.402 | Пластина стопорная | |
| 5 | 334.06.30.00.801 | Втулка | |
| 6 | М10x25 ГОСТ 7796-70 | Болт | |
| 7 | А50 ГОСТ 13942-86 | Кольцо | |
| 8 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
