Каталог запасных частей к технике: КЗК Енисей-324. Аппарат питающий
12
15
16
17
18
19
20
20
21
22
23
24
25
26
27
36
36
52
61
72
79
81
82
85
87
87
87
88
99
99
104
113
116
117

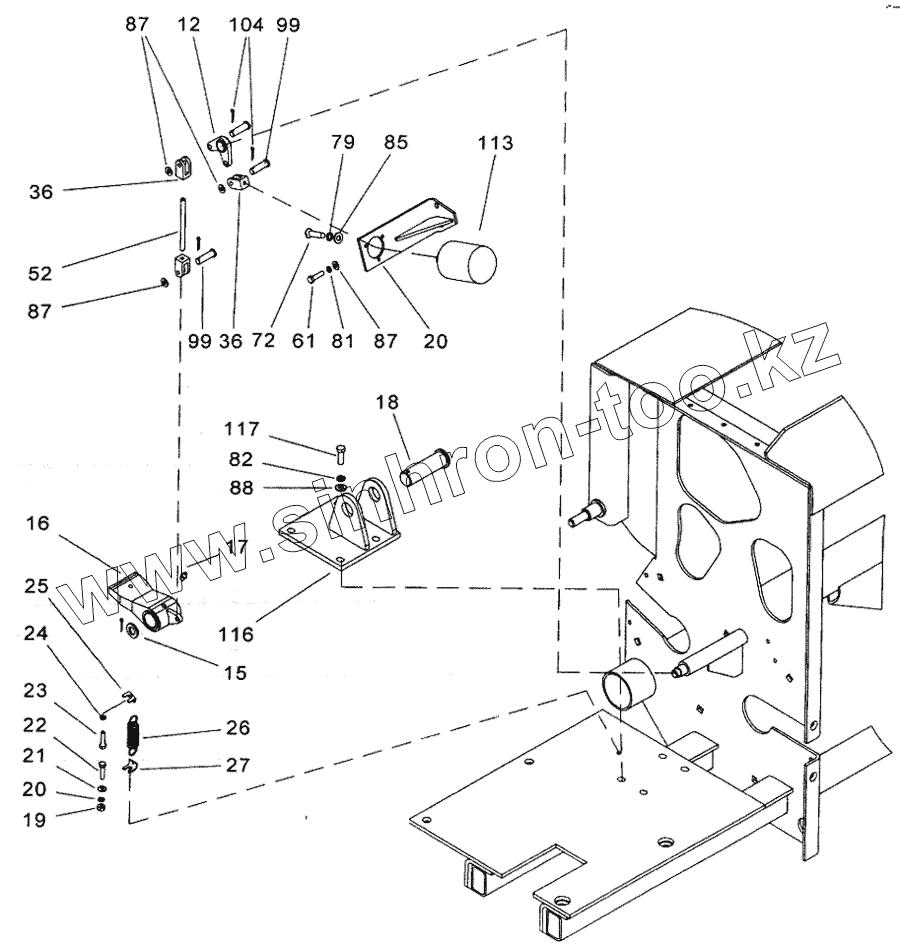

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 334.06.10.00.000A | Рама аппарата питающего | |
| 2 | 334.06.30.00.000A | Валец гладкий | |
| 3 | 334.06.31.00.000A | Валец прессующий | |
| 4 | 334.06.32.00.000A | Валец приемный | |
| 5 | 334.06.33.00.000A | Битер верхний | |
| 6 | 334.06.34.55.000A | Муфта со срезным элементом | |
| 7 | 334.06.35.00.000A | Собачка | |
| 8 | 334.06.38.00.000 | Корпус | |
| 9 | 334.06.40.00.000 | Редуктор вальцов нижних | |
| 10 | 334.06.45.00.000 | Редуктор вальцов верхних | |
| 11 | 334.06.50.00.000 | Коробка скоростей | |
| 12 | 334.06.60.00.000 | Рычаг левый | |
| 13 | 334.06.61.00.000 | Рычаг правый | |
| 14 | 334.06.62.00.000 | Угольник левый | |
| 15 | 334.06.63.00.000 | Угольник правый | |
| 16 | 334.06.64.00.000 | Пружина с пробками | |
| 17 | 334.06.65.00.000 | Корпус | |
| 18 | 334.06.66.00.000 | Кронштейн | |
| 19 | 334.06.67.00.000 | Опора чистика | |
| 20 | 334.06.68.00.000A | Кронштейн электромагнита | |
| 21 | 334.06.74.00.000 | Крышка в сборе | |
| 22 | 334.06.75.00.000 | Крышка | |
| 23 | 334.06.76.00.000 | Крышка | |
| 24 | 334.06.78.00.000 | Рычаг | |
| 25 | 334.06.80.00.000 | Защита левая вальца приемного | |
| 26 | 334.06.81.00.000 | Защита левая вальца гладкого | |
| 27 | 334.06.82.00.000 | Защита левая вальца приемного | |
| 28 | 334.06.83.00.000 | Защита левая вальца гладкого | |
| 29 | 334.06.00.00.101 | Шкив | |
| 30 | КДМ 1174А-01 | Формиратор сигнала | |
| 31 | КДМ 4812A | Шайба | |
| 32 | 65Г-40244 | Шайба | |
| 33 | КДМ 41354 | Шайба | |
| 34 | 334.06.00.00.402 | Крышка аппарата питающего | |
| 35 | 334.06.00.00.403 | Накладка | |
| 36 | 54-30019A | Вилка толкателя | |
| 37 | 334.06.00.00.405 | Кронштейн левый | |
| 38 | 334.06.00.00.406A | Чистик | |
| 39 | 334.06.00.00.407 | Формиратор | |
| 40 | 334.06.00.00.408 | Кронштейн | |
| 41 | 334.06.00.00.409A | Уголок | |
| 42 | 334.06.00.00.411A | Кронштейн правый | |
| 43 | 334.06.00.00.412 | Кронштейн | |
| 44 | 334.06.00.00.414 | Шайба стопорная | |
| 45 | 334.06.00.00.601A | Пружина | |
| 46 | 334.06.00.00.602 | Зилка | |
| 47 | 334.06.00.00.603 | Шайба стопорная | |
| 48 | 334.06.00.00.604A | Ось | |
| 49 | 334.06.00.00,605 | Пружина | |
| 50 | 334.06.00.00.606 | Удлинитель масленки | |
| 51 | 334.06.00.00.606-01 | Удлинитель масленки | |
| 52 | 334.06.00.00.607A | Тяга | |
| 53 | 334.06.00.00.608A | Крышка | |
| 54 | 44Б-60433 | Шайба | |
| 55 | КДМ 6890-02 | Тяга | |
| 56 | 334.06.00.00.001 | Прокладка | |
| 57 | 334.06.00.00.002 | Прокладка | |
| 58 | 334.06.00.00.003 | Прокладка | |
| 59 | M6-6gx40 ГОСТ 7795-70 | Болт | |
| 60 | M6-6gx50 ГОСТ 7795-70 | Болт | |
| 61 | M8-6gx16 ГОСТ 7796-70 | Болт | |
| 62 | M8-6gx20 ГОСТ 7796-70 | Болт | |
| 63 | M8-6gx25 ГОСТ 7796-70 | Болт | |
| 64 | M8-6gx30 ГОСТ 7796-70 | 5олт | |
| 65 | M10-6gx20 ГОСТ 7796-70 | Болт | |
| 66 | M10-6gx25 ГОСТ 7796-70 | Болт | |
| 67 | M12x1,25-6gx55 ГОСТ 7796-70 | Болт | |
| 68 | M16-6gx55 ГОСТ 7796-70 | Болт | |
| 69 | M6-6gx30 ГОСТ 7798-70 | Болт | |
| 70 | M6-6gx35 ГОСТ 7798-70 | Болт | |
| 71 | M12-6gx40 ГОСТ 7802-81 | Болт | |
| 72 | B1.M5x10 ГОСТ 17473-8 | Винт | |
| 73 | В.М8х25 ГОСТ 17475-80 | Винт | |
| 74 | М6х6Н ГОСТ 5915-70 | Гайка | |
| 75 | М8х6Н ГОСТ 5915-70 | Гайка | |
| 76 | М10х6Н ГОСТ 5915-70 | Гайка | |
| 77 | М12х6Н ГОСТ 5915-70 | Гайка | |
| 78 | М16х6Н ГОСТ 5915-70 | Гайка | |
| 79 | 5.65Г ГОСТ 6402-70 | Шайба | |
| 80 | 6.65Г ГОСТ 6402-70 | Шайба | |
| 81 | 8.65Г ГОСТ 6402-70 | Шайба | |
| 82 | 10.65Г ГОСТ 6402-70 | Шайба | |
| 83 | 12.65Г ГОСТ 6402-70 | Шайба | |
| 84 | 16.65Г ГОСТ 6402-70 | Шайба | |
| 85 | А.5.01.019 ГОСТ 11371-78 | Шайба | |
| 86 | А 6.01.019 ГОСТ 11371-78 | Шайба | |
| 87 | А 8.01.019 ГОСТ 11371-78 | Шайба | |
| 88 | А.10.01.019 ГОСТ 11371-78 | Шайба | |
| 89 | А.12.01.019 ГОСТ 11371-78 | Шайба | |
| 90 | А.16.01.019 ГОСТ 11371-78 | Шайба | |
| 91 | А 30x3,9.02 019 ГОСТ 11371-78 | Шайба | |
| 92 | А30 ГОСТ 13942-86 | Кольцо | |
| 93 | А40 ГОСТ 13942-86 | Кольцо | |
| 94 | А45 ГОСТ 13942-86 | Кольцо | |
| 95 | А50 ГОСТ 13942-86 | Кольцо | |
| 96 | 1,2-18x35 ГОСТ 8752-79 | Манжета | |
| 97 | 1,2-50х70 ГОСТ 8752-79 | Манжета | |
| 98 | 1.3Ц6 ГОСТ 19853-74 | Масленка | |
| 99 | 6-8В12хЗ0.10 ГОСТ 9650-80 | Ось | |
| 100 | 6-12B12x36.10 ГОСТ 9650-80 | Ось | |
| 101 | 60206 ГОСТ 7242-81 | Подшипник | |
| 102 | 60209 ГОСТ 7242-81 | Подшипник | |
| 103 | 60210 ГОСТ 7242-81 | Подшипник | |
| 104 | 2x12 ГОСТ 397-79 | Шплинт | |
| 105 | 3,2x20 ГОСТ 397-79 | Шплинт | |
| 106 | 4x22 ГОСТ 397-79 | Шплинт | |
| 107 | 6,3x45 ГОСТ 397-79 | Шплинт | |
| 108 | 10x8x56 ГОСТ 23360-78 | Шпонка | |
| 109 | 14x9x63 ГОСТ 23360-78 | Шпонка | |
| 110 | 2,8x16 ГОСТ 3128-70 | Штифт | |
| 111 | 10.040.3000-08 | Вал карданный | |
| 112 | ПР-1М 17МО.082.021ТУ | Преобразователь первичный | |
| 113 | ЭМ45-32 | Электромагнит | |
| 114 | Датчик ударов | Датчик ударов | |
| 115 | Датчик оборотов | Датчик оборотов | |
| 116 | 334.06.36.00.000Б | Кронштейн собачки | |
| 117 | M10-6gx30,66,019 ГОСТ 7796-70 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
