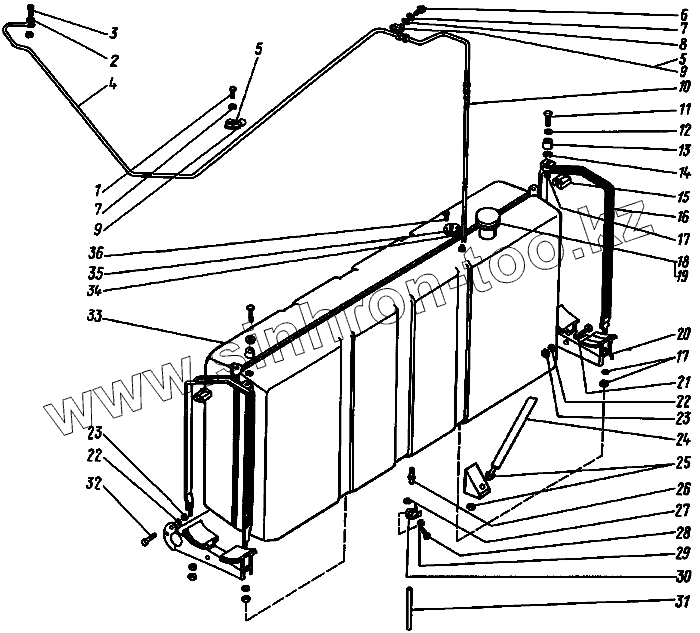

Каталог запасных частей к технике: КЗК Енисей 1200. Бак для топлива с топливопроводом КДМ 11А

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

9

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	47 9374 1003 00		Болт М8х16-7796
2	16-006		Прокладка
3	16-110А		Болт поворотного угольника
4	КДМ-0-13-Б		Трубка набора топлива
5	54-50201		Скоба
6	47 9376 1007 00		Болт М8х25-7796
7	8.65Г-6402		Шайба
8	8-11371		Шайба
9	44-00038		Прокладка
10	КДМ-0-14-А		Трубка набора топлива
11	47 9374 1053 00		Болт М10х25-7796
12	10-11371		Шайба
13	44-00203		Амортизатор фары
14	10.65Г-6402		Шайба
15	54-00111		Прокладка
16	КДМ-0-15-А		Хомут
17	М10-5915		Гайка
18	КДМ-11-2		Крышка топливного бака
19	КДМ-11-3		Фильтр
20	КДМ-0-4-А		Опора бака
21	М12Х65-7796		Болт
22	12.65Г-6402		Шайба
23	М12-5915		Гайка
24	КДМ-0-132		Подкос
25	М20-5915		Гайка
26	КДМ-6086		Штуцер
27	А23.02.163		Гайка
28	М6Х30-7796		Болт
29	А23.02.164		Шайба
30	А23.07.151		Лента
31	16-24.5-600-5		Трубка поливинилхлоридная
32	47 9374 1115 00		Болт М12х30-7796
33	КДМ-11-1-А		Корпус бака
34	КДМ-0350		Прокладка
35	БМ-119А		Датчик
36	М5Х12-17473		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
