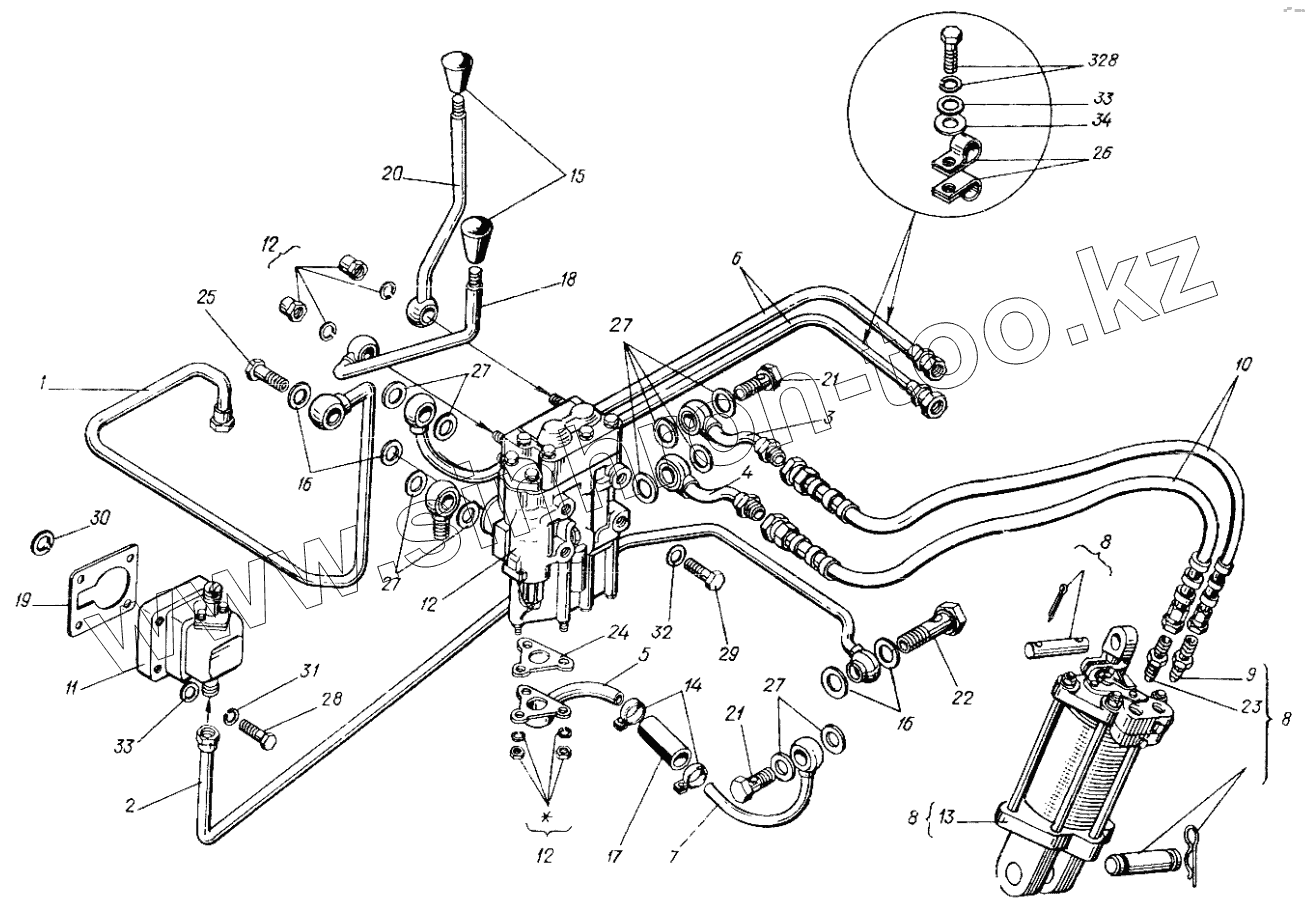

Каталог запасных частей к технике: ХТЗ Т-25Ф. Распределитель и маслопроводы 25Ф.54.001-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
33
34
328
328
Позиция на иллюстрации Заводской номер детали Название детали
1 25Ф.54.011-1 Труба нагнетания
2 25Ф.54.012 Труба всасывания
3 25Ф.54.013-1 Труба подъема
4 25Ф.54.014-1 Труба опускания
5 25Ф.54.015-1 Патрубок
6 25Ф.54.016-1 Труба подъема
7 25Ф.54.019-1 Труба сливная
8 25Ф.59.010 Цилиндр
9 Н.036.60.010 Замедлительный клапан
10 Н.036.83.140 Рукав высокого давления П-12
11 НШ10Е-3-Л Насос шестеренный
12 Р80-2/1-22 Распределитель в сборе
13 Ц75-1111001Б Цилиндр
14 ХСВА-26 Хомут
15 А13.05.000 Рукоятка управления
16 14.54.105 Шайба
17 25Ф.54.114 Шланг
18 25Ф.54.116-1А Рычаг
19 25Ф.54.119 Прокладка к насосу
20 25Ф.54.125-1А Рычаг
21 25Ф.54.130 Болт
22 25Ф.54.134 Болт
23 25Ф.59.101 Штуцер
24 54.53.402А Прокладка
25 74.54.422 Болт зажимной
26 150.00.271 Скоба
27 А06-14 Шайба
28 [Болт М8-6gх30.88.35.019 ГОСТ7796-70] Болт М8-6gх30.88.35.019 ГОСТ7796-70
29 [Болт М10-6gх20.88.35.019 ГОСТ7796-70] Болт М10-6gх20.88.35.019 ГОСТ7796-70
30 25Ф.54.148 Кольцо В16 ГОСТ13940-86
31 [Шайба 8.65Г.05 ГОСТ6402-70] Шайба 8.65Г.05 ГОСТ6402-70
32 [Шайба 10.65Г.05 ГОСТ6402-70] Шайба 10.65Г.05 ГОСТ6402-70
33 [Шайба 8.01.0115 ГОСТ11371-78] Шайба 8.01.0115 ГОСТ11371-78
34 [Шайба 10.01.0115 ГОСТ11371-78] Шайба 10.01.0115 ГОСТ11371-78
328 [Болт М8-6gх25.88.35.019 ГОСТ7796-70] Болт М8-6gх25.88.35.019 ГОСТ7796-70
328 [Болт М8-6gх25.88.35.019 ГОСТ7796-70] Болт М8-6gх25.88.35.019 ГОСТ7796-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
