Каталог запасных частей к технике: ХТЗ Т-150К (2004). Трубопроводы масляного радиатора. Радиатор масляный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

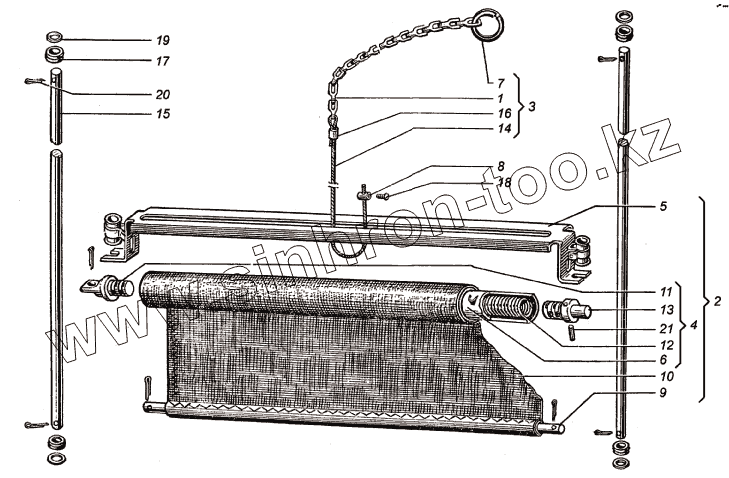

Позиция на иллюстрации Заводской номер детали Название детали
1 150.08.038 Цепочка
2 125.08.012 Шторка радиатора в сборе
3 125.08.013 Цепочка управления шторкой радиатора в сборе
4 125.08.016 Ролик в сборе
5 125.08.025 Рамка в сборе
6 125.08.029 Ролик с заглушкой в сборе
7 14.13.201 Кольцо
8 14.13.203 Наконечник каната
9 125.08.105 Ось полотна
10 125.08.107 Полотно шторки радиатора
11 125.08.113 Ось ролика левая
12 125.08.114 Пружина шторки
13 125.08.117 Ось ролика правая
14 125.08.119 Канат
15 125.08.138 Стержень направляющий
16 150.20.208 Втулка
17 150.48.250-13 Втулка
18 М4х8.17473 Винт
19 8.04.11371 Шайба
20 2,5x16.397 Шплинт
21 3h11x32.3128 Штифт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
