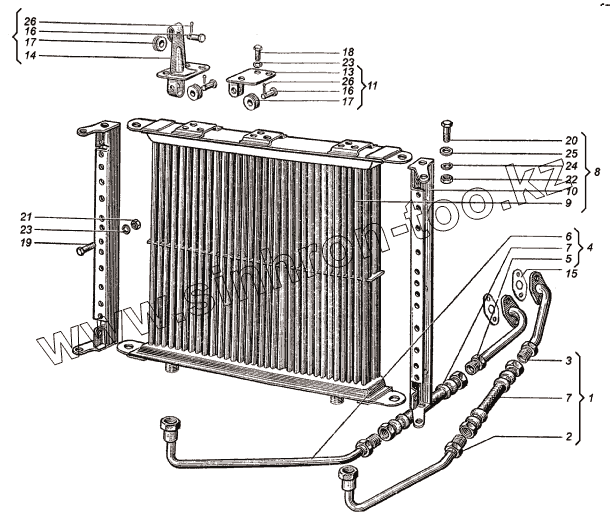

Каталог запасных частей к технике: ХТЗ Т-150К (2004). Трубопроводы масляного радиатора. Радиатор масляный
/9.gif)
172.08.001
150.08.001А
1
1
2
3
3
4
4
5
5
6
7
7
8
8
9
10
10
11
13
14
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.08.001 | 172.08.001 | Трубопроводы масляного радиатора | |
| 150.08.001А | 150.08.001А | Радиатор масляный двухрядный со шторкой | |
| 1 | 150.08.014-5 | Маслопровод | |
| 1 | 172.08.014 | Маслопровод | |
| 2 | 150.08.015-3 | Трубка маслоподводящая к масляному радиатору в сборе | |
| 3 | 150.08.016-4 | Трубка | |
| 3 | 172.08.016 | Маслопровод | |
| 4 | 150.08.017-4 | Маслопровод | |
| 4 | 172.08.017 | Маслопровод | |
| 5 | 150.08.018-3 | Трубка | |
| 5 | 172.08.018 | Трубка | |
| 6 | 150.08.019-2 | Трубка маслоотводящая от масляного радиатора в сборе | |
| 7 | 150.08.023Б | Шланг | |
| 8 | 150.08.045-1 | Радиатор масляный | |
| 8 | 172.08.045 | Радиатор масляный | |
| 9 | 150.08.046-1 | Радиатор масляный | |
| 10 | 172.08.176 | Стойка | |
| 10 | 150.08.176 | Стойка | |
| 11 | 150.13.040 | Кронштейн | |
| 12 | 150.13.041 | Кронштейн | |
| 13 | 150.13.042 | Кронштейн | |
| 14 | 150.13.043 | Кронштейн | |
| 15 | 60-01175.00 | Прокладка фланца | |
| 16 | 74.13.470 | Палец | |
| 17 | 74.13.471 | Ролик | |
| 18 | М8х16.7796 | Болт | |
| 19 | М8х20.7796 | Болт | |
| 20 | М10x25.7796 | Болт | |
| 21 | М8.5915 | Гайка | |
| 22 | М10.5915 | Гайка | |
| 23 | 865Г.6402 | Шайба | |
| 24 | 1065Г.6402 | Шайба | |
| 25 | 10.04.11371 | Шайба | |
| 26 | 1,6x12.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
