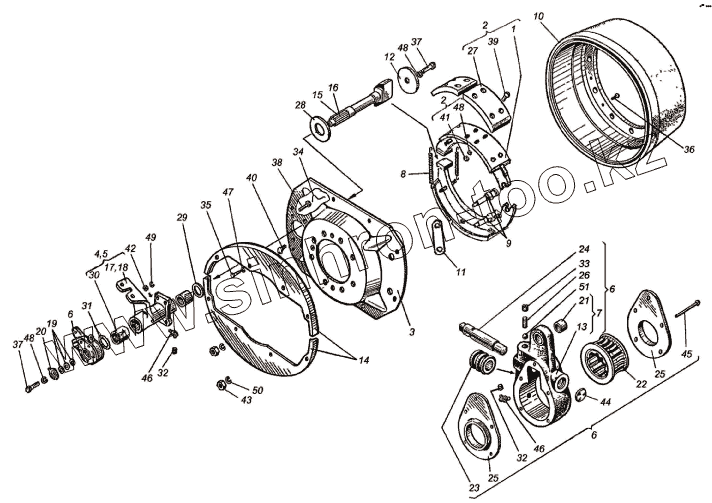

Каталог запасных частей к технике: ХТЗ Т-150К (2004). Тормоз колесный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
151.38.013Д-01
151.38.013Д
1
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
46
47
48
48
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
151.38.013Д-01 151.38.013Д-01 Тормоз левый
151.38.013Д 151.38.013Д Тормоз правый
1 151.38.048 Колодка
2 151.38.049-1 Колодка
3 151.38.050-5 Щит
4 151.38.053 Кронштейн правый
5 151.38.053-01 Кронштейн левый
6 120.3501136 Рычаг регулировочный
7 120.3501137 Корпус
8 151.38.104-1 Пружина
9 151.38.105 Ось
10 151.38.114-2 Барабан
11 151.38.118 Стяжка
12 151.38.122 Шайба
13 151.38.138 Корпус
14 151.38.141-4 Обод
15 151.38.209-4 Кулак правый
16 151.38.209-4-01 Кулак левый
17 151.38.213 Кронштейн
18 151.38.213-01 Кронштейн
19 151.38.215 Шайба
20 151.38.216-1 Шайба
21 120.3501139 Втулка
22 120.3501140 Шестерня
23 120.3501141 Червяк
24 120.3501142 Ось
25 120.3501143 Крышка
26 120.3501144 Пружина
27 125.38.102Д Накладка
28 125.38.210 Шайба опорная
29 125.38.212 Кольцо войлочное
30 125.38.215 Втулка
31 125.41.204-10 Шайба
32 150.41.299 Колпачок масленки
33 305002-П Пробка
34 ПЖ-2х360 Проволока
35 М8х12.7796 Болт
36 М10x20.7796 Болт
37 М10x30.7796 Болт
38 3М12х35.7796 Болт
39 М10х25.17475 Винт
40 М10x25.17475 Винт
41 М10.5915 Гайка
42 М12.5915 Гайка
43 М20.5929 Гайка
44 16.3111 Заглушка
45 10x42.10299 Заклепка
46 1.3.19853 Масленка
47 865Г.6402 Шайба
48 1065Г.6402 Шайба
49 1265Г.6402 Шайба
50 2065Г.6402 Шайба
51 7.938-200.3722 Шарик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
