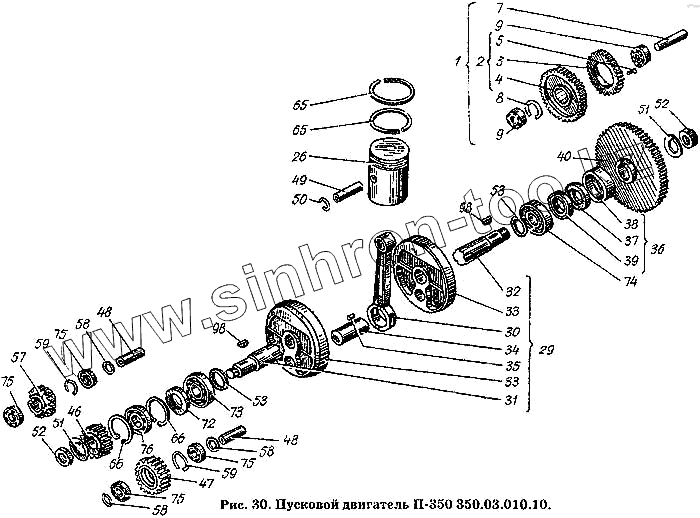

Каталог запасных частей к технике: ХТЗ Т-150К. Пусковой двигатель П-350. 350.03.010.00
1
2
3
4
5
7
8
9
9
26
29
30
31
32
33
33
34
35
36
37
38
39
40
46
47
48
48
49
50
51
51
52
52
53
53
57
58
58
58
59
59
65
65
72
73
74
75
75
75
76
98
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.01.010.00 | 350.01.010.00 | Двигатель пусковой П-350 | |
| 1 | 350.01.030.01 | Картер маховика | |
| 2 | 350.01.050.01 | Шестерня промежуточная | |
| 3 | 350.01.006.01 | Венец | |
| 4 | 360.01.015.01 | Шестерня промежуточная | |
| 5 | Винт М6.2х8.56.05 ГОСТ 1477-44 | Винт М6.2х8.56.05 ГОСТ 1477-44 | |
| 7 | 350.01.007.00 | Палец промежуточной шестерни | |
| 8 | Д24078 | Кольцо | |
| 9 | 180502К1С9 | Подшипник ГОСТ 8882-58 | |
| 26 | Д24С06А | Поршень | |
| 29 | Д24С20Б | Коленчатый вал | |
| 30 | Д24С21Б | Шатун в сборе | |
| 31 | Д24012Б | Полуось передняя | |
| 32 | Д24013В | Полуось задняя | |
| 33 | Д24097Г | Щека | |
| 34 | Д24098Г | Палец кривошипа | |
| 35 | Д24099 | Ролик подшипника шатуна | |
| 36 | 7524015 | Втулка сальников в сборе | |
| 37 | Д24С26 | Сальник войлочный в сборе | |
| 38 | 7524105А | Втулка сальников | |
| 39 | Манжета 1-30х52-1 ГОСТ 8752-61 | Манжета 1-30х52-1 ГОСТ 8752-61 | |
| 40 | 350.01.001.00 | Маховик | |
| 46 | Д24019В | Шестерня коленчатого вала | |
| 47 | Д24020Б | Шестерня промежуточная | |
| 48 | Д24022А | Палец промежуточной шестерни | |
| 49 | Д24026А | Палец поршня | |
| 50 | Д24028 | Кольцо стопорное | |
| 51 | Д24046Б | Шайба замковая | |
| 52 | Д24047А | Гайка маховика | |
| 53 | Д24070А | Шайба дистанционная | |
| 57 | Д24075А | Шестерня привода магнето | |
| 58 | Д24077 | Шайба | |
| 59 | Д24078 | Кольцо | |
| 65 | Д24127А | Кольцо поршневое хромированное | |
| 72 | Манжета 1-30х52-1 ГОСТ 8752-70 | Манжета 1-30х52-1 ГОСТ 8752-70 | |
| 73 | Подшипник 2206 ГОСТ 8328-57 | Подшипник 2206 ГОСТ 8328-57 | |
| 74 | Подшипник 102206 ГОСТ 8328-57 | Подшипник 102206 ГОСТ 8328-57 | |
| 75 | Подшипник 202 ГОСТ 8338-57 | Подшипник 202 ГОСТ 8338-57 | |
| 76 | Подшипник 205 ГОСТ 8338-57 | Подшипник 205 ГОСТ 8338-57 | |
| 98 | Шпонка сегментная 5х9 ГОСТ 8795-68 | Шпонка сегментная 5х9 ГОСТ 8795-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
