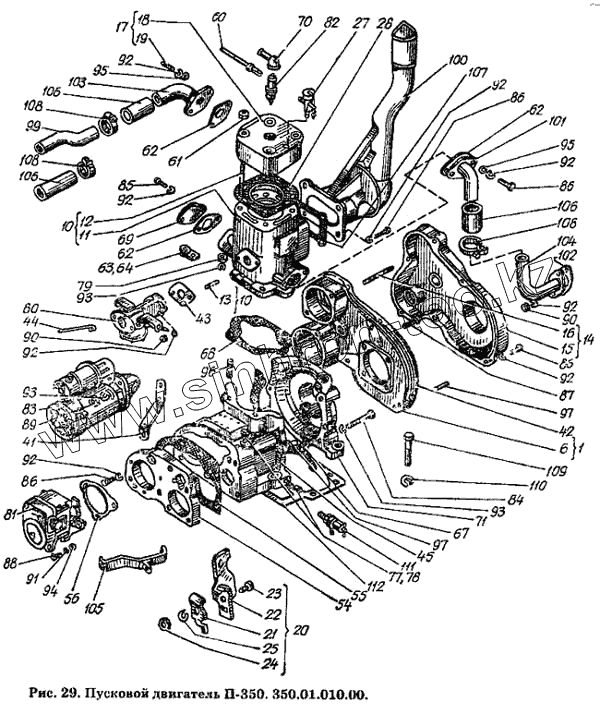

Каталог запасных частей к технике: ХТЗ Т-150К. Пусковой двигатель П-350. 350.01.010.00
1
6
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
41
42
43
44
45
54
55
56
60
61
62
62
62
63
64
67
68
69
70
71
77
78
79
80
81
82
83
84
85
85
86
86
86
87
89
90
90
91
92
92
92
92
92
92
92
92
93
93
93
94
95
95
96
97
97
99
100
101
102
103
104
105
106
106
106
107
108
108
108
109
110
111
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 350.01.010.00 | 350.01.010.00 | Двигатель пусковой П-350 | |
| 1 | 350.01.030.01 | Картер маховика | |
| 6 | 350.01.002.01 | Картер маховика | |
| 10 | 350.01.040.00 | Цилиндр | |
| 11 | 350.01.005.00 | Цилиндр | |
| 12 | Д24081 | Шпилька | |
| 13 | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66 | |
| 14 | 350.01.060.01 | Крышка картера маховика | |
| 15 | 350.01.003.01 | Крышка картера маховика | |
| 16 | Шпилька БМ10 То/2х60(20/26)х56.05 ГОСТ 1 | Шпилька БМ10 То/2х60(20/26)х56.05 ГОСТ 11765-66 | |
| 17 | 350.01.080.00 | Головка цилиндров | |
| 18 | 350.01.004.00 | Головка цилиндров | |
| 19 | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ | Шпилька БМ8 кл. То/2х20(12/16)х055 ГОСТ 11765-66 | |
| 20 | 350.01.090.00 | Кронштейн | |
| 21 | 350.01.016.00 | Прижим | |
| 22 | 350.01.017.10 | Кронштейн | |
| 23 | Винт 2М6х16.56.05 ГОСТ 17473-72 | Винт 2М6х16.56.05 ГОСТ 17473-72 | |
| 24 | Гайка М6.2.6.05 ГОСТ 5915-70 | Гайка М6.2.6.05 ГОСТ 5915-70 | |
| 25 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 27 | Д24С09Б | Краник заливной | |
| 28 | Д24С18А | Прокладка головки цилиндров | |
| 41 | 350.01.013.20 | Кронштейн | |
| 42 | 350.01.014.00 | Прокладка | |
| 43 | 350.01.018.00 | Прокладка карбюратора | |
| 44 | 350.01.022.00 | Фиксатор | |
| 45 | 350.01.023.00 | Картер пускового двигателя передняя половина | |
| 54 | Д24072А | Плита промежуточная | |
| 55 | Д24073 | Прокладка | |
| 56 | Д24074 | Прокладка магнето | |
| 60 | Д24079 | Провод высокого напряжения | |
| 61 | Д24082 | Гайка | |
| 62 | Д24093 | Прокладка фланца патрубка | |
| 63 | Д24122А | Планка крепления провода магнето | |
| 64 | Д24123 | Втулка провода высокого напряжения | |
| 66 | Д24128-1 | Кольцо стопорное | |
| 67 | Д24145 | Прокладка картера | |
| 68 | Д24146 | Прокладка основания цилиндра | |
| 69 | Д24205 | Заглушка | |
| 70 | 54.24.445А | Наконечник изоляционный | |
| 71 | 75.24.102-1 | Картер пускового двигателя задняя половина | |
| 77 | Пробка КГ1/8" ГОСТ 12720-67 | Пробка КГ1/8" ГОСТ 12720-67 | |
| 78 | Пробка КГ1/4" ГОСТ 12720-67 | Пробка КГ1/4" ГОСТ 12720-67 | |
| 79 | Гайка М10х1,2а.6.05 (ГПШМ10Х1) | Гайка М10х1,2а.6.05 (ГПШМ10Х1) | |
| 80 | Карбюратор 11-1107 | Карбюратор 11-1107 | |
| 81 | Магнето одноискровое правого вращения с | Магнето одноискровое правого вращения с полумуфтой М-124Б1 | |
| 82 | Свеча А7.5УС СН-201 | Свеча А7.5УС СН-201 | |
| 83 | Стартер СТ352Д | Стартер СТ352Д | |
| 84 | Болт М10.2х60.56.05 ГОСТ 7795-70 | Болт М10.2х60.56.05 ГОСТ 7795-70 | |
| 85 | Болт М8.2х20.56.05 ГОСТ 7796-70 | Болт М8.2х20.56.05 ГОСТ 7796-70 | |
| 86 | Болт М8.2х25.56.05 ГОСТ 7796-70 | Болт М8.2х25.56.05 ГОСТ 7796-70 | |
| 87 | Болт М10.2х28.56.05 ГОСТ 7796-70 | Болт М10.2х28.56.05 ГОСТ 7796-70 | |
| 88 | Болт М6.2х20.56.05 ГОСТ 7798-70 | Болт М6.2х20.56.05 ГОСТ 7798-70 | |
| 89 | Гайка М10.2.6.05 ГОСТ 5915-70 | Гайка М10.2.6.05 ГОСТ 5915-70 | |
| 90 | Гайка М8.2.6.05 ГОСТ 15522-70 | Гайка М8.2.6.05 ГОСТ 15522-70 | |
| 91 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 92 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 93 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 94 | Шайба 6-015 ГОСТ 11371-68 | Шайба 6-015 ГОСТ 11371-68 | |
| 95 | Шайба 8-015 ГОСТ 11371-68 | Шайба 8-015 ГОСТ 11371-68 | |
| 96 | Шпилька БМ10х1,5/1,0 кл. То/2ах25(12/18) | Шпилька БМ10х1,5/1,0 кл. То/2ах25(12/18)055 ГОСТ 11765-66 | |
| 97 | Штифт 8Пр2/2ах22 ГОСТ 3128-70 | Штифт 8Пр2/2ах22 ГОСТ 3128-70 | |
| 99 | 60.20.107.00 | Труба водоотводящая | |
| 100 | 190.00.100.00 | Глушитель | |
| 101 | 60-20102.10 | Патрубок цилиндра | |
| 102 | 60-20103.00 | Прокладка | |
| 103 | 60-20106.00 | Патрубок головки | |
| 104 | 60-210109.12 | Патрубок блока | |
| 105 | 60-20009.01 | Зацеп | |
| 106 | 60-29112.00 | Шланг соединительный | |
| 107 | Д24051 | Прокладка | |
| 108 | А2302.160 | Хомут стяжной | |
| 109 | Болт М12.2х35.56.05 ГОСТ 7796-70 | Болт М12.2х35.56.05 ГОСТ 7796-70 | |
| 110 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 111 | 60-20005.00 | Кран | |
| 112 | 60-20108.00 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
