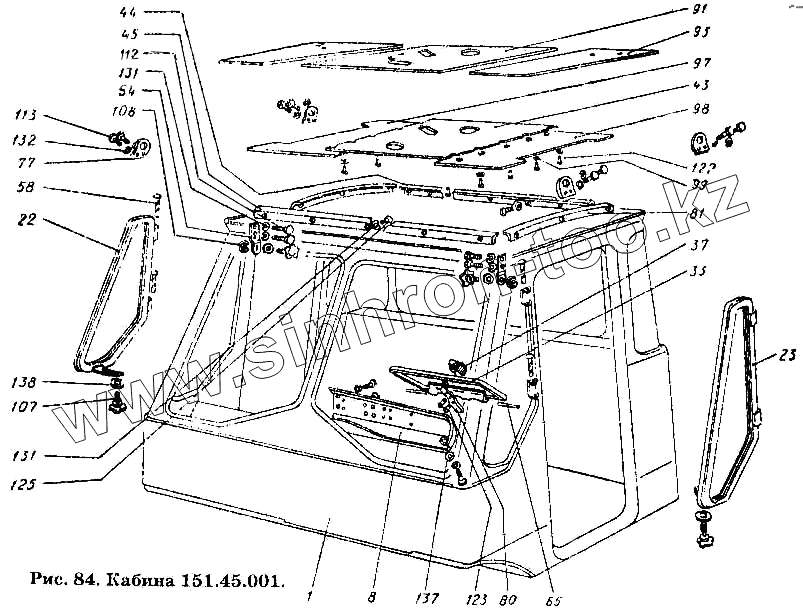

Каталог запасных частей к технике: ХТЗ Т-150К. Кабина 151.45.001
1
8
22
23
33
37
43
44
45
58
64
65
77
80
81
91
93
97
98
99
107
107
108
108
112
112
112
113
122
123
125
131
131
131
132
132
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.45.001 | 151.45.001 | Кабина в сборе | |
| 1 | 151.45.011 | Каркас кабины в сборе | |
| 8 | 151.45.021 | Щиток левый в сборе | |
| 22 | 150.45.028-1 | Окно правое в сборе | |
| 23 | 150.45.029-1 | Окно левое в сборе | |
| 33 | 150.45.065 | Крышка в сборе | |
| 37 | 150.45.076 | Ручка в сборе | |
| 43 | 150.45.134-1 | Экран крыши | |
| 44 | 150.45.135-1 | Планка крепления экрана крыши | |
| 45 | 150.45.136 | Планка крепления экрана | |
| 58 | 150.45.188-1 | Ось петли | |
| 64 | 150.45.226 | Скоба правого окна | |
| 65 | 150.45.252 | Ось петли ящика | |
| 77 | 150.45.309 | Скоба | |
| 80 | 150.45.329 | Защелка | |
| 81 | 150.45.332 | Уголок боковой | |
| 91 | 150.45.373-1 | Картон крыши средний | |
| 93 | 150.45.395 | Картон крыши боковой | |
| 97 | 150.45.444 | Экран крыши левый | |
| 98 | 150.45.444-01 | Экран крыши правый | |
| 99 | 150.45.449 | Шайба специальная | |
| 107 | 74.47.082 | Кнопка в сборе | |
| 107 | 74.47.082 | Кнопка в сборе | |
| 108 | 74.47.554 | Шайба стопорная | |
| 108 | 74.47.554 | Шайба стопорная | |
| 112 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | |
| 112 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | |
| 112 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | |
| 113 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | |
| 122 | Винт М14-6gх12.58.099 ГОСТ 1489-62 | Винт М14-6gх12.58.099 ГОСТ 1489-62 | |
| 123 | Винт М5-6gх8.58.099 ГОСТ 1489-62 | Винт М5-6gх8.58.099 ГОСТ 1489-62 | |
| 125 | Винт М6-6gх12.58-099 ГОСТ 1490-62 | Винт М6-6gх12.58-099 ГОСТ 1490-62 | |
| 131 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 131 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 132 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 132 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 137 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 | |
| 138 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
