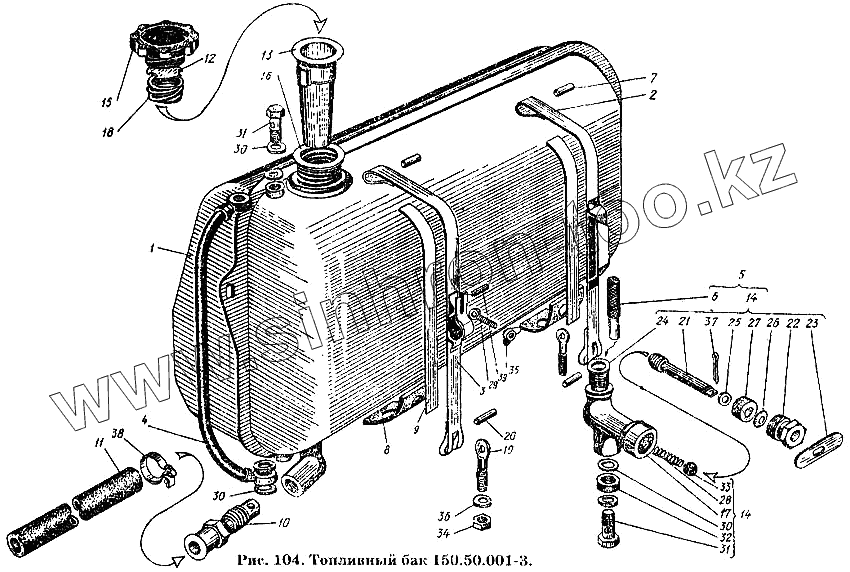

Каталог запасных частей к технике: ХТЗ Т-150К. Баки топливные 150.50.001-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
150.50.001-3 150.50.001-3 Баки топливные
1 150.50.011-2 Корпус топливного бака в сборе
2 150.50.012-2 Лента бугеля в сборе
3 150.50.015-2 Лента бугеля в сборе левая
4 150.50.018 Трубка топливомера в сборе
5 150.50.022 Краник топливный с фильтром
6 150.50.024 Фильтр
7 150.50.107 Палец бугеля
8 150.50.109 Прокладка под бак передняя
9 150.50.111 Прокладка ленты бугеля
10 150.50.127 Штуцер 12/2
11 150.50.128 Шланг сливной
12 150.50.133 Заслонка
13 74.50.015 Фильтр 160 ГОСТ 15870-70
14 74.50.039 Краник топливный в сборе
15 74.50.042-4 Крышка в сборе
16 74.50.043 Горловина бака в сборе
17 74.50.410 Корпус краника
18 74.50.436 Пружина
19 74.50.410-1А Винт
19 74.50.410-1А Винт
20 71.17.115 Палец соединительный
21 54.15.421-3 Стержень краника
22 54.15.422-1 Гайка поджимная
23 54.15.424-1 Ручка краника
24 54.15.427А Прокладка краника
25 54.15.438 Шайба
26 54.15.439 Шайба сальника
27 54.15.440 Сальник графитоасбестовый
28 54.15.442 Пружина краника
29 14.17.127А Поводок рейки
30 16-006 Прокладка
30 16-006 Прокладка
31 16-110 Болт поворотного угольника
31 16-110 Болт поворотного угольника
32 119-85А Защитная втулка
33 Шарик Б-IV-12мм ГОСТ 3722-60 Шарик Б-IV-12мм ГОСТ 3722-60
34 Гайка М12-7Н.6 ГОСТ 5915-70 Гайка М12-7Н.6 ГОСТ 5915-70
35 Гайка М6-7Н.8 ГОСТ 3032-66 Гайка М6-7Н.8 ГОСТ 3032-66
36 Шайба 12.65Г.05 ГОСТ 6402-70 Шайба 12.65Г.05 ГОСТ 6402-70
37 Шплинт 2х12 ГОСТ 397-66 Шплинт 2х12 ГОСТ 397-66
38 ХСВ-26 Хомутик стяжной винтовой
39 ПЖ-6х30 Проволока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
