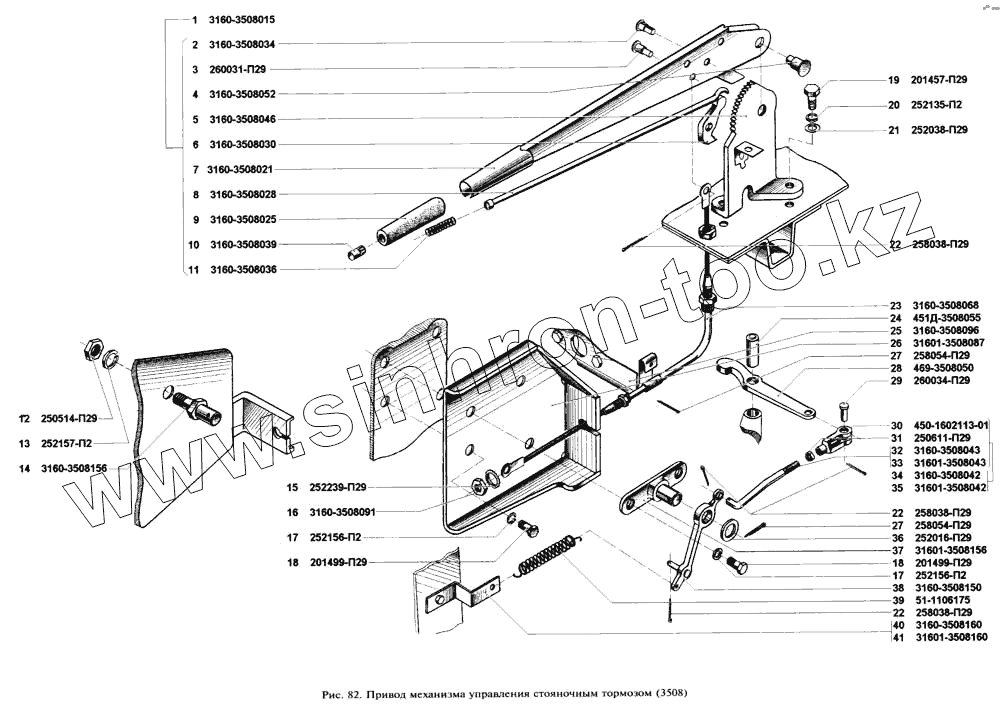

Каталог запасных частей к технике: УАЗ-3160. Привод механизма управления стояночным тормозом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3160-3508015 | Рычаг стояночного тормоза с сектором в сборе | |
| 2 | 3160-3508034 | Ось собачки | |
| 3 | 260031-П29 | Палец 8х18 | |
| 4 | 3160-3508052 | Ось рычага | |
| 5 | 3160-3508046 | Сектор рычага стояночного тормоза с кронштейном в сборе | |
| 6 | 3160-3508030 | Собачка рычага | |
| 7 | 3160-3508021 | Рычаг стояночного тормоза | |
| 8 | 3160-3508028 | Тяга собачки | |
| 9 | 3160-3508025 | Рукоятка рычага | |
| 10 | 3160-3508039 | Кнопка рычага | |
| 11 | 3160-3508036 | Пружина тяги собачки | |
| 12 | 250514-П29 | Гайка М12 | |
| 13 | 252157-П2 | Шайба 12 пружинная | |
| 14 | 3160-3508156 | Опора рычага промежуточного (при установке четырехступенчатой коробки передач) | |
| 15 | 252239-П29 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 16 | 3160-3508091 | Гайка крепления оболочки троса | |
| 17 | 252156-П2 | Шайба 10 пружинная | |
| 18 | 201499-П29 | Болт М10х30 | |
| 19 | 201457-П29 | Болт М8х22 | |
| 20 | 252135-П2 | Шайба 6 пружинная | |
| 21 | 252038-П29 | Шайба 8 | |
| 22 | 258038-П29 | Шплинт 3,2х16 | |
| 23 | 3160-3508068 | Кронштейн педали тормоза | |
| 24 | 451Д-3508055 | Палец | |
| 25 | 3160-3508096 | Кронштейн оттяжной | |
| 26 | 31601-3508087 | Кронштейн крепления оболочки троса стояночного тормоза | |
| 27 | 258054-П29 | Шплинт 4х32 | |
| 28 | 469-3508050 | Рычаг привода стояночного тормоза | |
| 29 | 260034-П29 | Палец 8х25 | |
| 30 | 450-1602113-01 | Вилка тяги | |
| 31 | 250611-П29 | Гайка М8х1 | |
| 32 | 3160-3508043 | Стержень | |
| 33 | 31601-3508043 | Стержень | |
| 34 | 3160-3508042 | Тяга привода | |
| 35 | 31601-3508042 | Тяга привода | |
| 36 | 252016-П29 | Шайба 14,5 | |
| 37 | 31601-3508156 | Опора рычага промежуточного | |
| 38 | 3160-3508150 | Рычаг промежуточный | |
| 39 | 51-1106175 | Пружина оттяжная рычага ручной подкачки топливного насоса | |
| 40 | 3160-3508160 | Кронштейн пружины | |
| 41 | 31601-3508160 | Кронштейн пружины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
