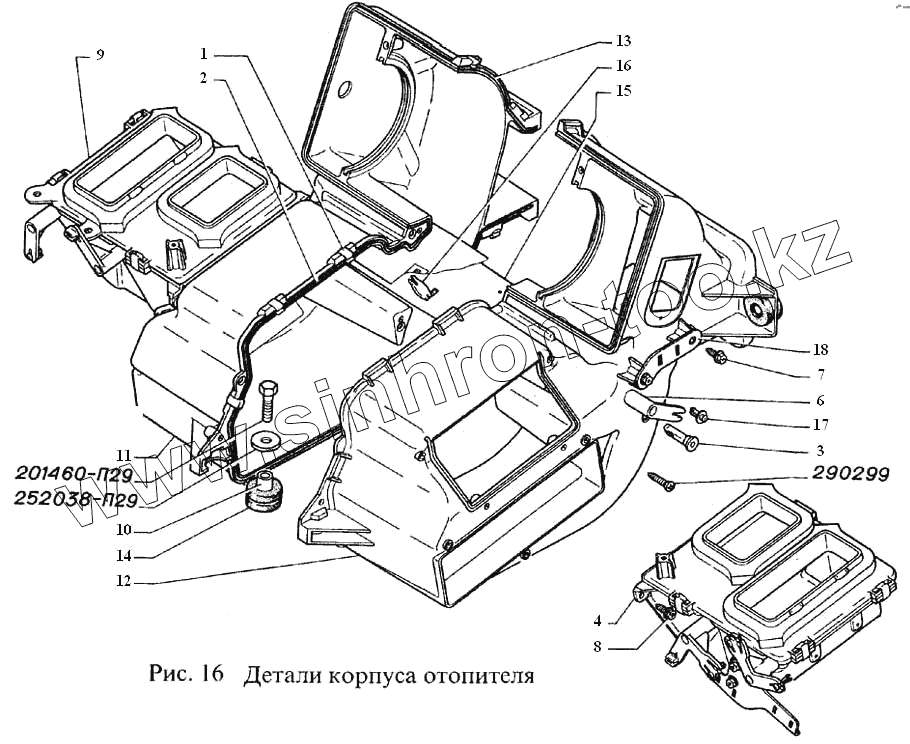

Каталог запасных частей к технике: ГАЗель, Соболь (2003). Детали корпуса отопителя
201460-П29
252038-П29
290299
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201460-П29 | 201460-П29 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 252038-П29 | 252038-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 290299 | 290299 | Винт 4х18 | |
| 1 | 31029-8104096 | Скоба переходников отопителя | |
| 2 | 3310-8101118 | Уплотнитель кожуха радиатора нижний | |
| 3 | 3310-8101244 | Ось заслонки | |
| 4 | 3310-8101250 | Распределитель правый | |
| 5 | 3310-8101698 | Поводок заслонки правый | |
| 6 | 3310-8101699 | Поводок заслонки левый | |
| 7 | 3302-5325400 | Винт самонарезающий для металла и пластмассы | |
| 8 | 3302-5325400 | Винт самонарезающий для металла и пластмассы | |
| 9 | 3310-8101251 | Распределитель левый | |
| 10 | 3221-8110112 | Втулка распорная | |
| 11 | 3310-8101100 | Кожух радиатора | |
| 12 | 3310-8101101 | Крышка кожуха | |
| 13 | 3310-8101114 | Уплотнитель кожуха радиатора | |
| 14 | 3310-8101198 | Втулка уплотнительная | |
| 15 | 3310-8101464 | Заслонка подмешивания | |
| 16 | 3310-8101476 | Рейка заслонки подмешивания | |
| 17 | 3310-8101614 | Ось тяги | |
| 18 | 3310-8109078 | Держатель оболочки тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
